Istruzioni per l’uso SIPLACE 80S-20/F4 2 Sicurezza d’esercizio
Versione software SR.406.xx Edizione 02/2000 IT 2.2 Dispositivi di sicurezza
91
2.2 Dispositivi di sicurezza
2.2.1 Cappe protettive
2
Fig. 2.2 - 1 Cappe protettive del dispositivo automatico
Didascalia della fig. 2.2 - 1
(1) Rivestimento e protezione ad innesto nel conv. d‘entrata
(2) Lastre di sicurezza sul latro destro
(3) Cappa protettiva
(4) Rivestimento e protezione ad innesto nel conv. d‘uscita
(5) Cappa protettiva
(6) Lastre di sicurezza sul lato sinistro
2 Sicurezza d’esercizio Istruzioni per l’uso SIPLACE 80S-20/F4
2.2 Dispositivi di sicurezza Versione software SR.406.xx Edizione 02/2000 IT
92
2.2.1.1 Dati generali
La zona di spostamento dei portali è coperta da due cappe di rivestimento. Quando volete aprirle
premete innanzi tutto il tasto Alt (pos. 1 nella Fig. 2.2 - 2) o il tasto di ARRESTO D‘EMERGENZA
(pos. 2 nella Fig. 2.2 - 2). Gli assi dei portali verranno privati di corrente e si arresteranno imme-
diatamente. 2
Se si apre una delle cappe di protezione o una copertura del trasporto di entrata o di uscita, gli
assi dei portali verranno privati di corrente e si arresteranno immediatamente. 2
Con l’interruttore a chiave chiuso (posizione I) potrete fare avanzare la stella a velocità ridotta con
le cappe di protezione chiuse. 2
Azionando il tasto di ARRESTO D‘EMERGENZA arresterete il montaggio. Potrete poi interrom-
pere o continuare il montaggio dei circuiti scheda. Si potranno aprire le lastre di protezione laterali
a macchina ferma per riempire i componenti. 2
ATTENZIONE
Solo personale qualificato ed addestrato è autorizzato ad aprire le cappe di protezione se l’inter-
ruttore a chiave è chiuso (posizione I)!
Fig. 2.2 - 2 Tasti Alt e ARRESTO D‘EMERGENZA
1 Tasto Alt 2 Tasto a fungo di ARRESTO D‘EMERGENZA
2
Istruzioni per l’uso SIPLACE 80S-20/F4 2 Sicurezza d’esercizio
Versione software SR.406.xx Edizione 02/2000 IT 2.2 Dispositivi di sicurezza
93
2.2.2 Protezione ad innesto nel convogliatore d‘entrata/d‘uscita
PERICOLO
Il dispositivo di protezione ad innesto dovrà sempre essere inserito alla stessa altezza del circuito
scheda con il quale si sta lavorando, facendo attenzione a ridurre al massimo lo spazio tra la pro-
tezione ad innesto e il listello di protezione.
La protezione ad innesto è montata nel convogliatore d‘entrata e d‘uscita del trasporto dei circuiti
scheda.
L‘altezza del dispositivo di protezione ad innesto dovrà essere regolata con le scanalature in
modo tale da potere permettere il passaggio del circuito scheda che si sta montando.
2

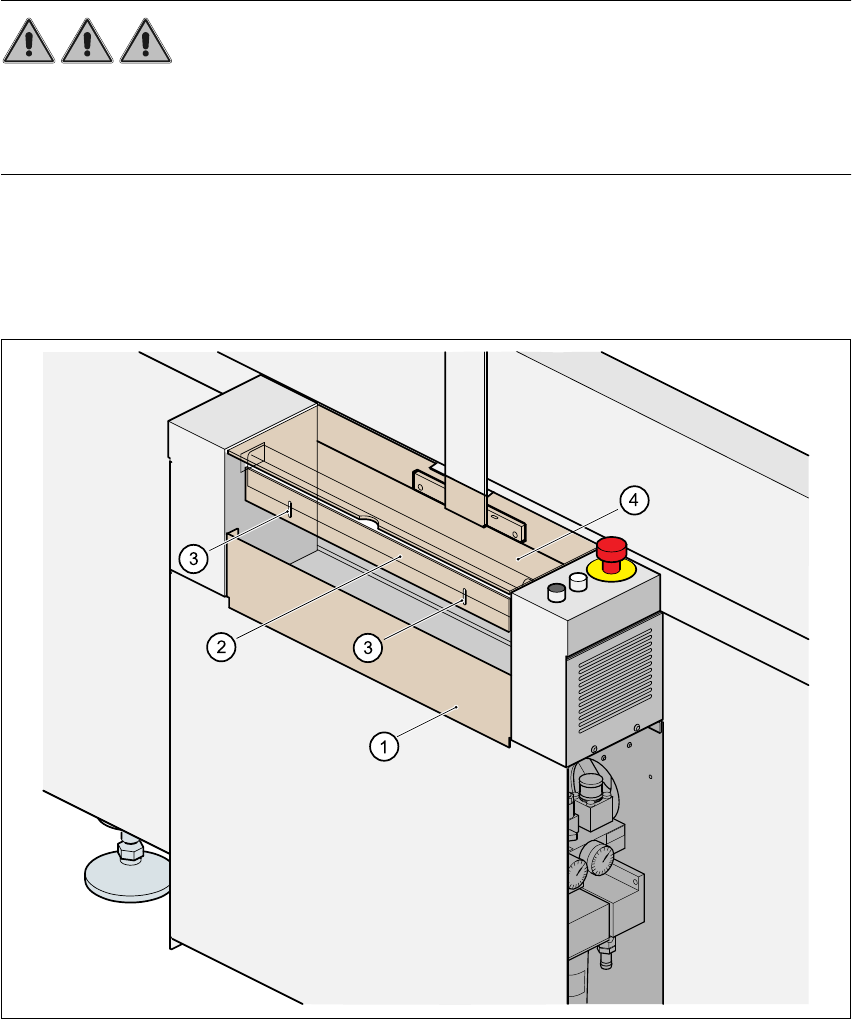

Fig. 2.2 - 3 Dispositivo di protezione ad innesto del dispositivo automatico
(1) Listello di protezione (fisso)
(2) Dispositivo di protezione ad innesto (regolabile)
(3) Scanalature per la regolazione delle altezze
(4) Cappa di rivestimento
