2 Sicurezza d’esercizio Istruzioni per l’uso SIPLACE 80S-20/F4
2.2 Dispositivi di sicurezza Versione software SR.406.xx Edizione 02/2000 IT
92
2.2.1.1 Dati generali
La zona di spostamento dei portali è coperta da due cappe di rivestimento. Quando volete aprirle
premete innanzi tutto il tasto Alt (pos. 1 nella Fig. 2.2 - 2) o il tasto di ARRESTO D‘EMERGENZA
(pos. 2 nella Fig. 2.2 - 2). Gli assi dei portali verranno privati di corrente e si arresteranno imme-
diatamente. 2
Se si apre una delle cappe di protezione o una copertura del trasporto di entrata o di uscita, gli
assi dei portali verranno privati di corrente e si arresteranno immediatamente. 2
Con l’interruttore a chiave chiuso (posizione I) potrete fare avanzare la stella a velocità ridotta con
le cappe di protezione chiuse. 2
Azionando il tasto di ARRESTO D‘EMERGENZA arresterete il montaggio. Potrete poi interrom-
pere o continuare il montaggio dei circuiti scheda. Si potranno aprire le lastre di protezione laterali
a macchina ferma per riempire i componenti. 2
ATTENZIONE
Solo personale qualificato ed addestrato è autorizzato ad aprire le cappe di protezione se l’inter-
ruttore a chiave è chiuso (posizione I)!
Fig. 2.2 - 2 Tasti Alt e ARRESTO D‘EMERGENZA
1 Tasto Alt 2 Tasto a fungo di ARRESTO D‘EMERGENZA
2
Istruzioni per l’uso SIPLACE 80S-20/F4 2 Sicurezza d’esercizio
Versione software SR.406.xx Edizione 02/2000 IT 2.2 Dispositivi di sicurezza
93
2.2.2 Protezione ad innesto nel convogliatore d‘entrata/d‘uscita
PERICOLO
Il dispositivo di protezione ad innesto dovrà sempre essere inserito alla stessa altezza del circuito
scheda con il quale si sta lavorando, facendo attenzione a ridurre al massimo lo spazio tra la pro-
tezione ad innesto e il listello di protezione.
La protezione ad innesto è montata nel convogliatore d‘entrata e d‘uscita del trasporto dei circuiti
scheda.
L‘altezza del dispositivo di protezione ad innesto dovrà essere regolata con le scanalature in
modo tale da potere permettere il passaggio del circuito scheda che si sta montando.
2
Fig. 2.2 - 3 Dispositivo di protezione ad innesto del dispositivo automatico
(1) Listello di protezione (fisso)
(2) Dispositivo di protezione ad innesto (regolabile)
(3) Scanalature per la regolazione delle altezze
(4) Cappa di rivestimento
2 Sicurezza d’esercizio Istruzioni per l’uso SIPLACE 80S-20/F4
2.2 Dispositivi di sicurezza Versione software SR.406.xx Edizione 02/2000 IT
94
2.2.3 Tasto a fungo di arresto d’emergenza, interruttore delle cappe di protezione
2

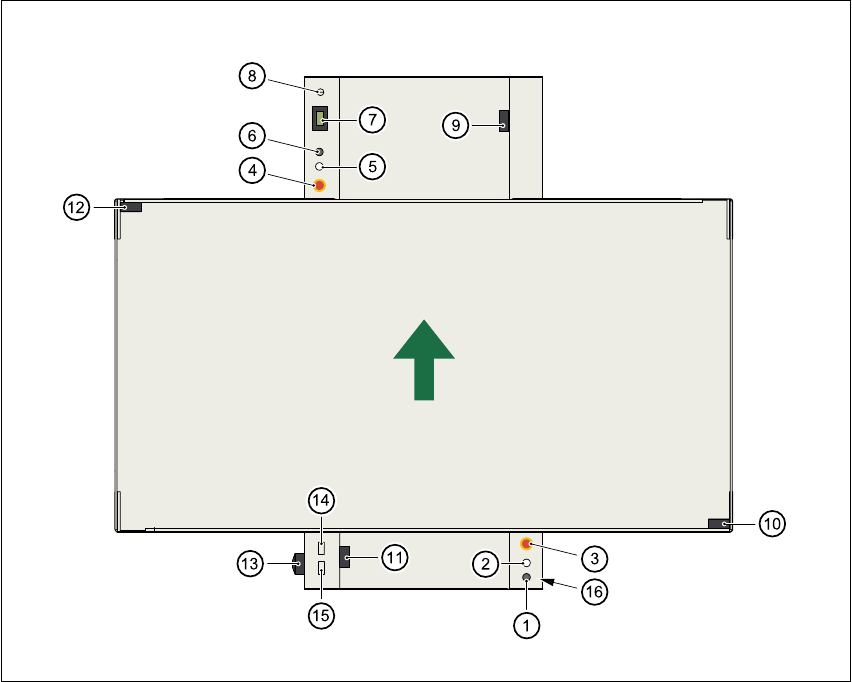

Fig. 2.2 - 4 Posizione di installazione dei tasti e delle combinazioni di sicurezza K1, K2
(1) Tasto Alt
(2) Tasto Start
(3) tasto a fungo ARRESTO D’EMERGENZA
(4) tasto a fungo ARRESTO D’EMERGENZA
(5) Tasto Start
(6) Tasto Alt
(7) Contatore dei componenti
(8) Interruttore a chiave aperto: posizione 0 per il funzionamento normale
Interruttore a chiave chiuso: posizione I per il servizio d’assistenza
(9) Interruttore delle cappe di protezione (trasporto d’uscita, 00303617-xx)
(10) Interruttore delle cappe di protezione (destra, 00321417-xx)
(11) Interruttore delle cappe di protezione (trasporto d’entrata, 00303614-xx)
(12) Interruttore delle cappe di protezione (sinistra, 00321416-xx)
