第五章 认识贴片头
第一节 C&P20P贴片头及主要部件
Siplace SpeedStar CP20P 贴片头按照 Collect & Place 的方式工作，每一单步工作周期
可以 先一次性吸取取 20 个器件，再把这 20 个器件依次贴装到线路板上，是以贴装小型
器件为主的高速贴片头。

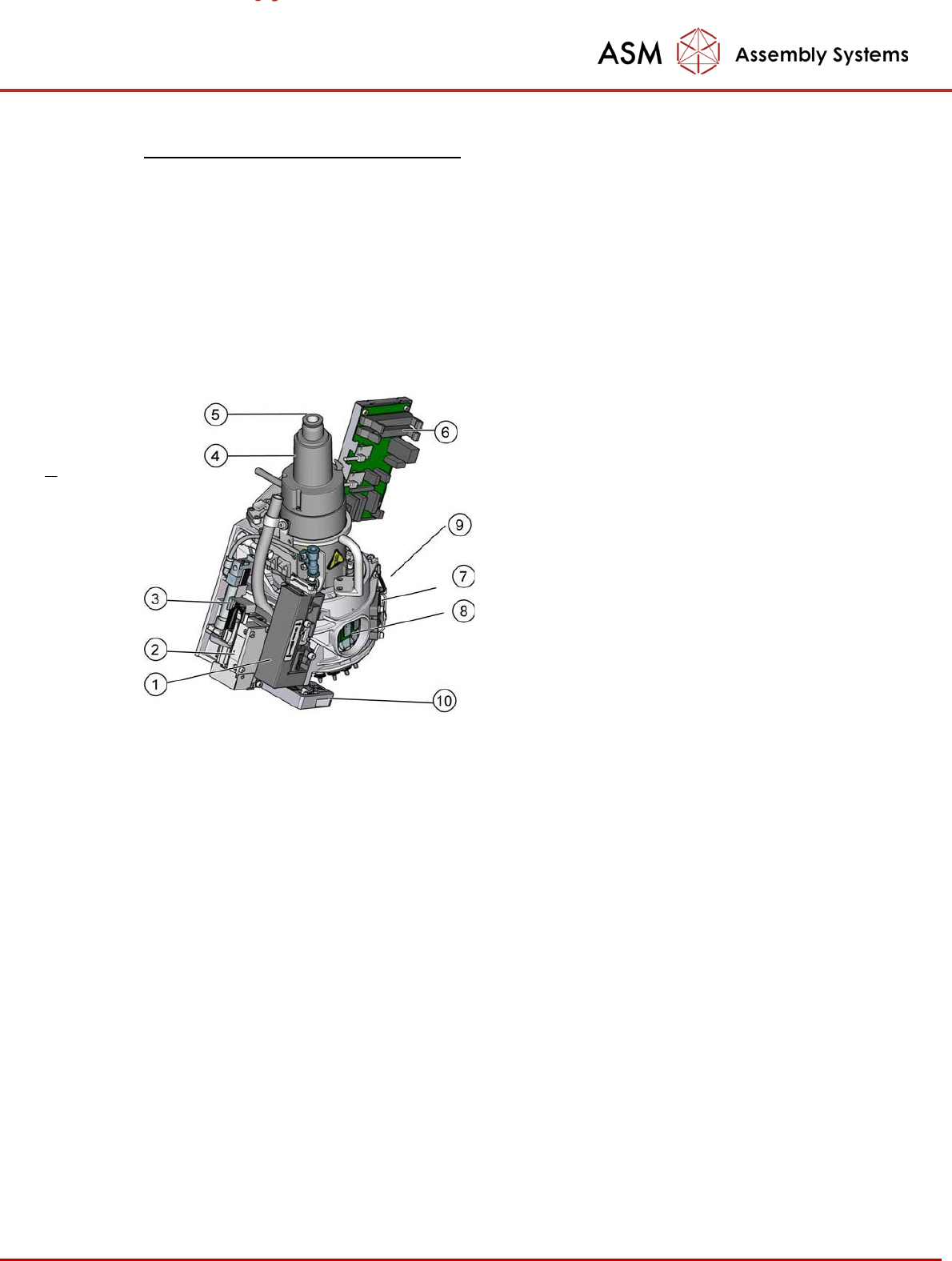

C&P 20P
贴片头结构图
1.取料/贴片位真空发生器
又称为压力控制阀（PRV）。通过电路自动控制活塞堵气杆的位置，在取料时产生真空；
抛料/贴片时产生吹气，供给吸嘴。内置气压传感器，可测吸嘴的真空或吹气压力值。
①
真空发生器
② 带光栅读数的 Z 轴线性马达
③ Z 轴保护气缸
④
带光栅读数的 Star 轴马达
⑤
连接真空泵，提供保持回路真空
⑥ 中间分配板
⑦
风扇
⑧
DP控制板
⑨
元件相机
⑩
元件传感器
- 104 -

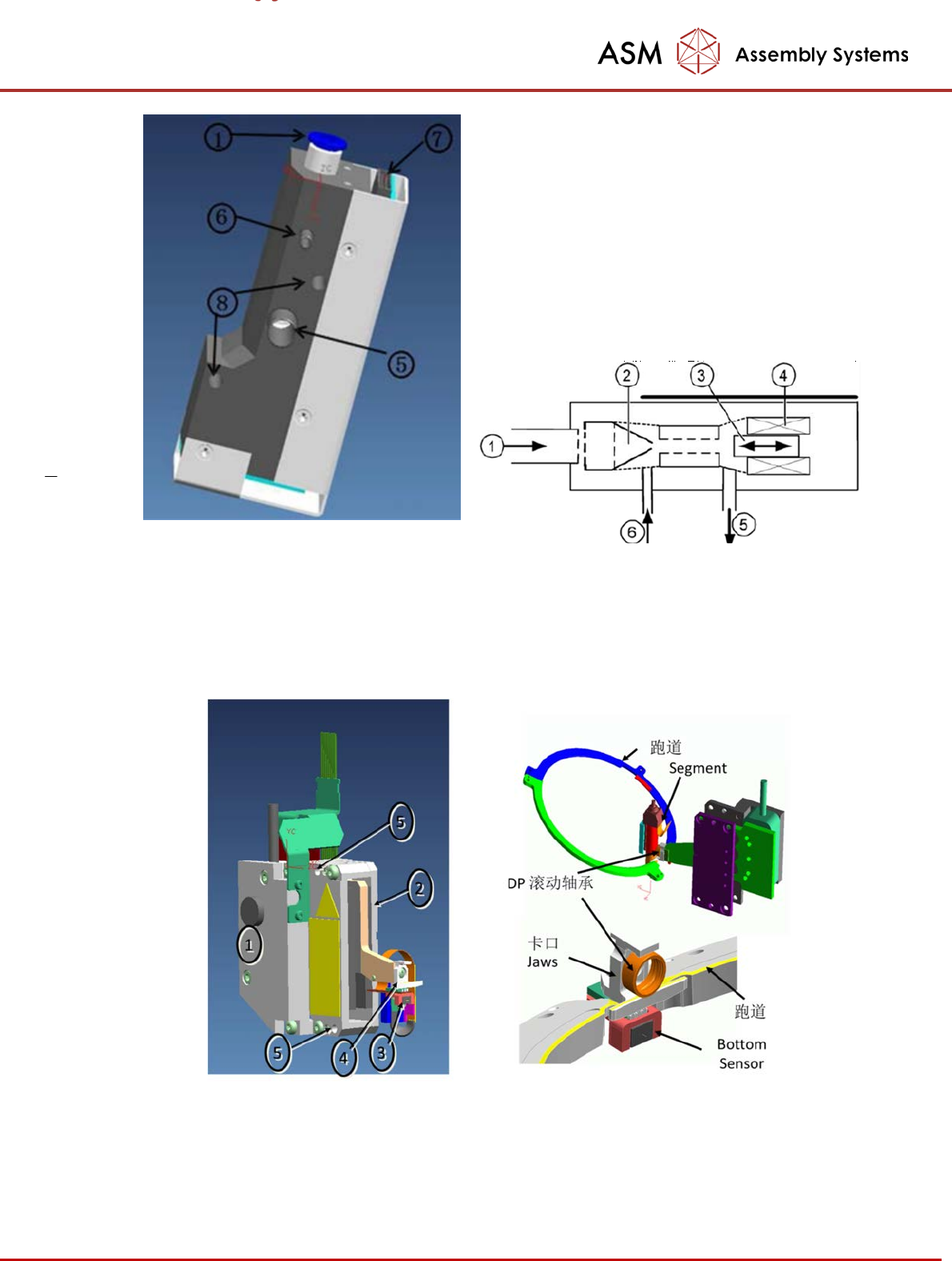

取料/贴片位真空发生器结构，原理图
2. Z 轴模块
Z 轴马达驱动模块结构图
Z 轴工作时，线性马达②带动卡口（Jaw），卡口④钩着 Segment 上的滚动轴承，拉着吸嘴
上下 运动。光栅读数系统①测量 Z 轴的高度。Bottom Sensor③判断取料时吸嘴有无碰到器
件，贴 片时器件是否碰到线路板。⑤是 Z 轴模块的固定框架。
① 压缩空气入口
②
Venturi 气嘴
③ 活塞堵气杆
④ 活塞电磁线圈
⑤ 废气出口
⑥ 输出的真空/吹气
⑦ 控制电路板
⑧ 定螺丝孔
- 105 -

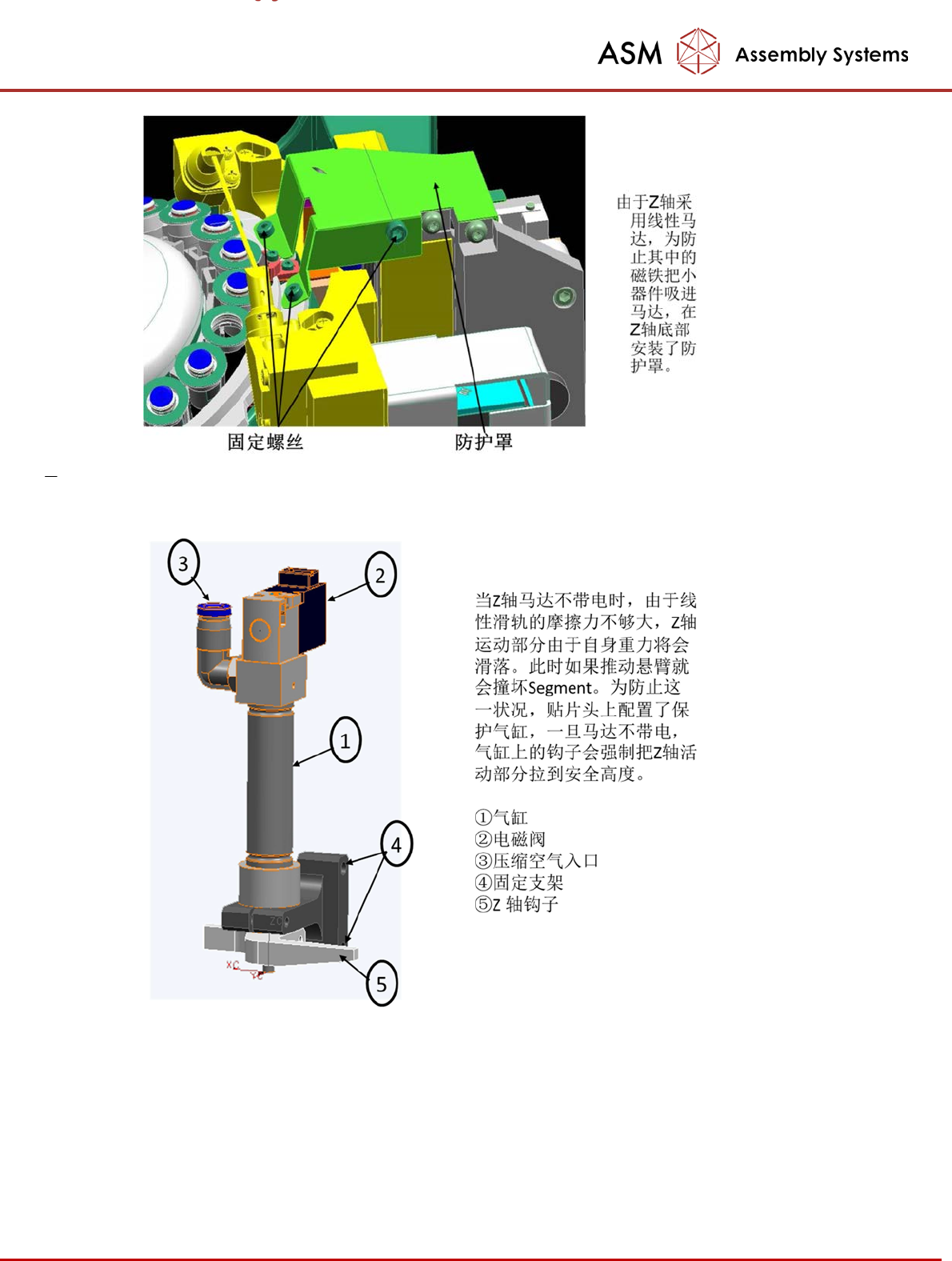

3. Z 轴保护气缸
4. 元件传感器
