- 106 - 5. Segment 6. 元件相机 又称 DP 模块，主要用来转动 元件和吸嘴的角度，沿着圆 柱体的轴向空心管道向吸嘴 提供真空和吹气。 ① 真空 / 吹气连接 ② DP 马达控制板 ③ DP 光栅盘 ④ DP 马达 ⑤ 线性滑轨 ⑥ 新型 感应环 ⑦ 连接吸嘴接口 ⑧ 过滤片 ⑨ 新型吸嘴 4xx x 元件传感器 (Compone nt Se n- sor) 是 CP20P 贴片头的标准配 置。当 Z 轴上下运动时，…
- 105 -
3. Z 轴保护气缸
4. 元件传感器
- 106 -

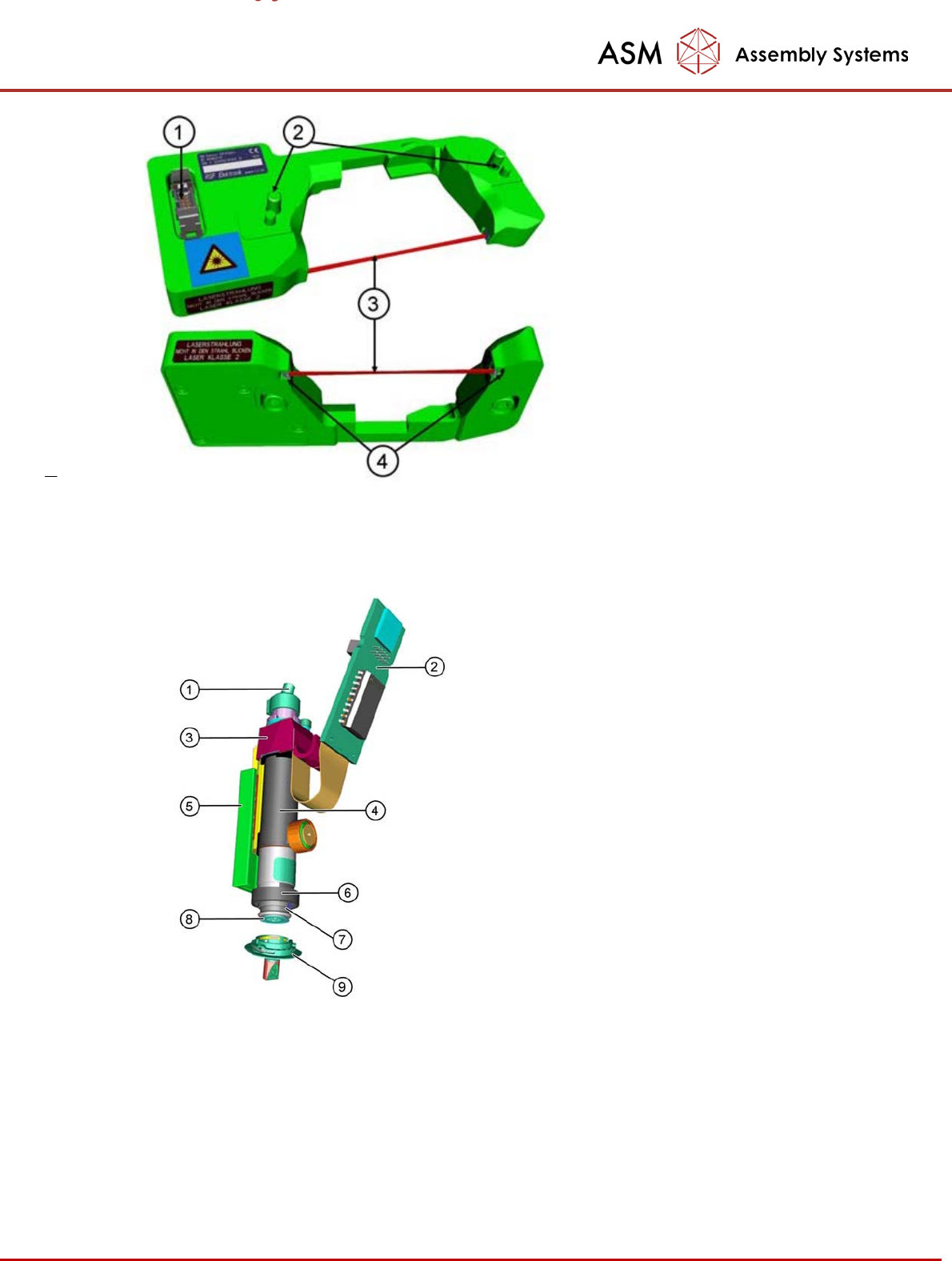

5. Segment

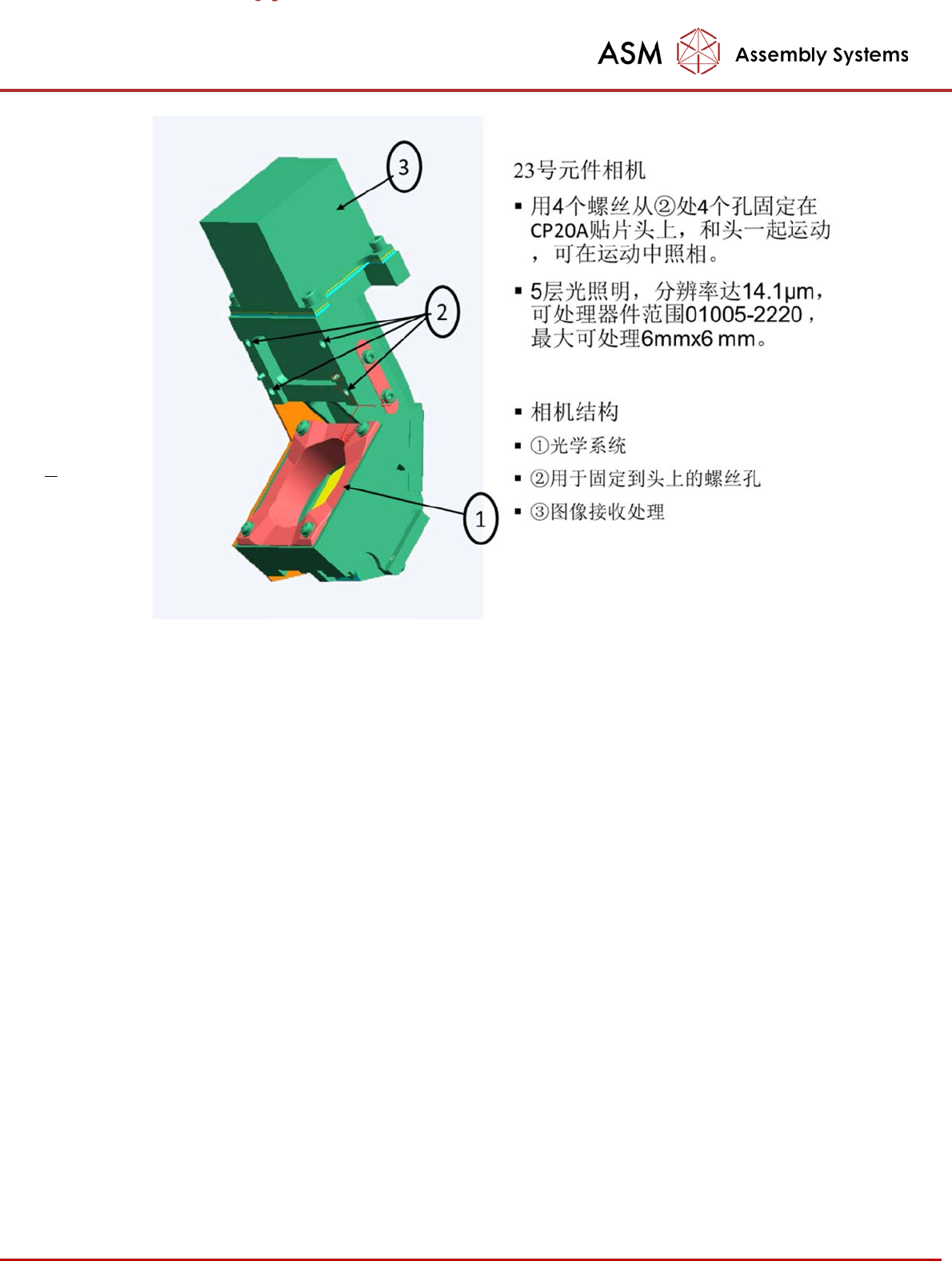

6. 元件相机
又称DP模块，主要用来转动
元件和吸嘴的角度，沿着圆
柱体的轴向空心管道向吸嘴
提供真空和吹气。
① 真空/吹气连接
② DP马达控制板
③ DP光栅盘
④ DP马达
⑤ 线性滑轨
⑥ 新型感应环
⑦ 连接吸嘴接口
⑧ 过滤片
⑨ 新型吸嘴 4xxx
元件传感器(Component Sen-
sor)是CP20P贴片头的标准配
置。当Z轴上下运动时，激光
束被挡住的瞬间或激光束不
被遮挡的瞬间，记录Z轴光栅
尺读数的差别，用于测量吸
嘴的长度，元件的厚度，或
吸嘴上有无元器件。
① 电源线、信号线
② 固定螺丝
③ 激光束
④ 发射接收端面
- 107 -
