5. Segment

6. 元件相机

又称DP模块，主要用来转动

元件和吸嘴的角度，沿着圆

柱体的轴向空心管道向吸嘴

提供真空和吹气。

① 真空/吹气连接

② DP马达控制板

③ DP光栅盘

④ DP马达

⑤ 线性滑轨

⑥ 新型感应环

⑦ 连接吸嘴接口

⑧ 过滤片

⑨ 新型吸嘴 4xxx

元件传感器(Component Sen-

sor)是CP20P贴片头的标准配

置。当Z轴上下运动时，激光

束被挡住的瞬间或激光束不

被遮挡的瞬间，记录Z轴光栅

尺读数的差别，用于测量吸

嘴的长度，元件的厚度，或

吸嘴上有无元器件。

① 电源线、信号线

② 固定螺丝

③ 激光束

④ 发射接收端面

- 107 -

- 108 -

第二节 Twin Head 贴片头

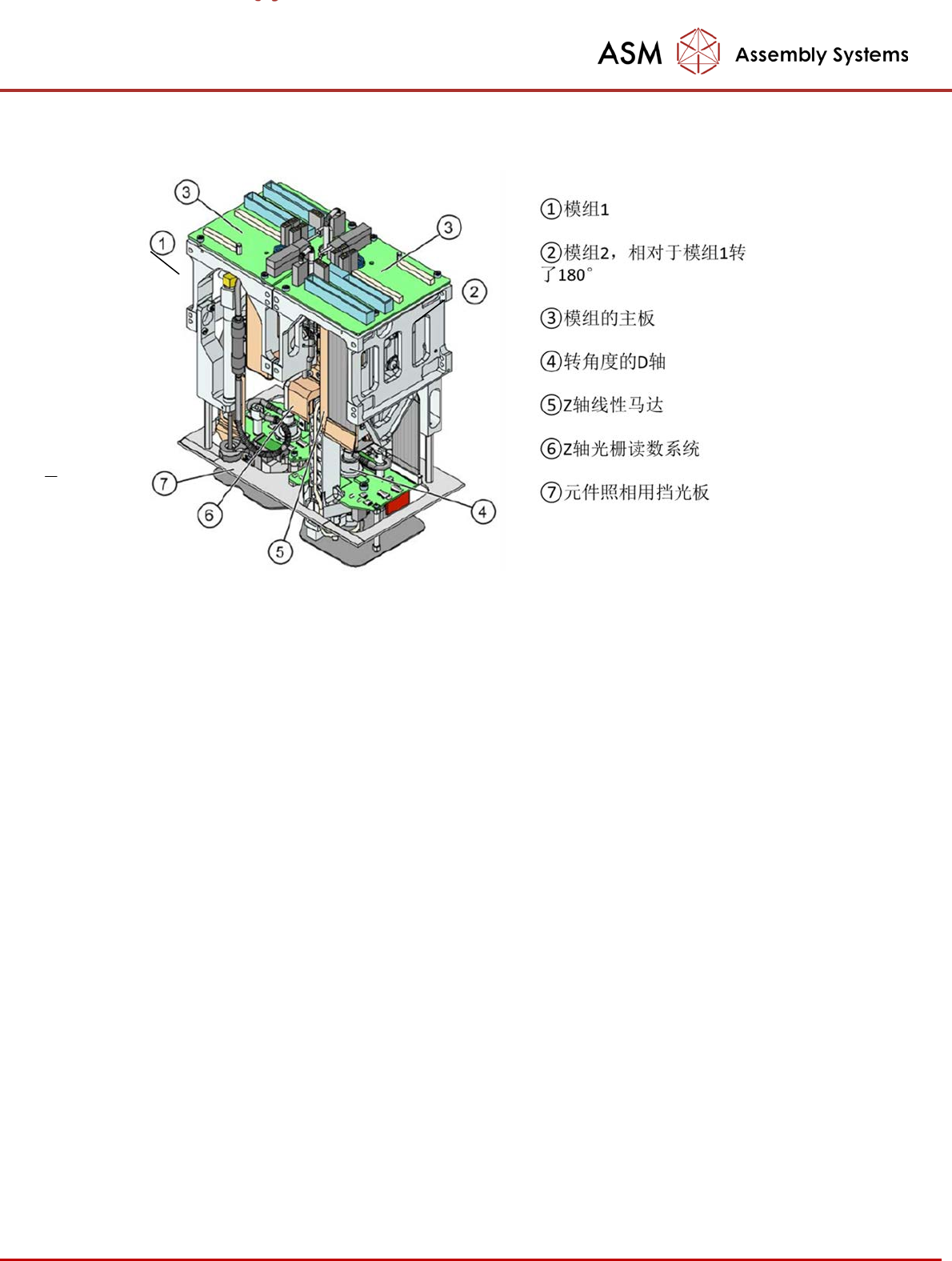

Siplace TwinStar TwinHead 贴片头由两个完全相同的模组构成，模组 2 相对于模组 1 转了

180°。以 Pick & Place 的方式工作，单个工作周期，两个模组各取一个元件，经照相

修正位置后再各贴一个。速度较旋转头慢，但精度可以很高，适于贴 IC，接插件和异形件

等较大，较重，较高或贴片精度要求高的器件。

Z 轴采用线性马达驱动，带保护气缸，用光栅读数系统测量高度。用贴片力传感器在

0.5~15N 范围内控制贴片压力。

每个模组内置转角度的 D 轴马达，用光栅读数系统控制转角。

所配真空发生器与 C&P20P头相同。元件相机不在头上，固定在机座上，不随头而动，用 33

号

标准相机或 25 号高精度相机。
