第三节 CPP贴片头

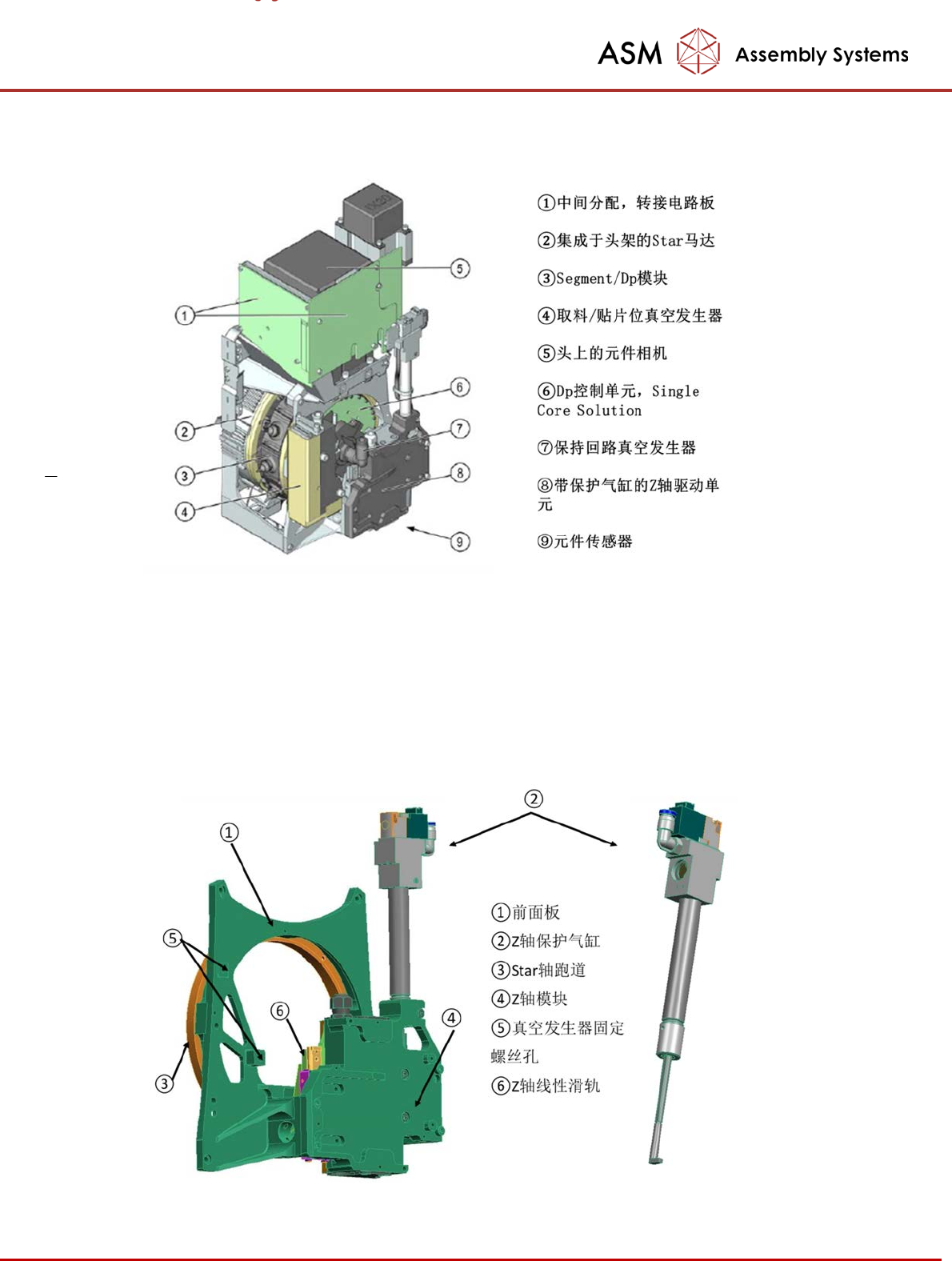

CPP 头结构图
Siplace CPP 贴片头既可以像 C&P20P贴片头一样按 Collect&Place 模式工作，也可以像
TH贴片头贴片头一样按 Pick&Place 模式工作（此时需另配 IC 照相机）；还可以把这两
种模式结合起来，以混合模式工作：即在一个贴片周期里，部分Segment 以Pick&Place模
式工作，部分 Segment 以 Collect&Place 模式工作。
1. 前半头
- 110 -
2. 真空发生器和元件传感器
CPP 头的取料/贴片位真空发生器，其内部结构 接头和固定位置略有差异。工作原理和
C&P20P头的完全相同，外部气管
ˎ
元件传感器工作原理和 C&P20P头的完全相同，由于改进了设计，比前者更安全防撞。
3. Star 模块
- 111 -
4. 保持真空回路
