SIPLACE TX系列高级应用培训手册 - 第117页

- 116 - 3 拆卸 / 安装 CPP 贴片头（ 1 ）主要工具（ 2 ）拆卸 CPP

- 115 -

（2）拆卸 C&P20P

按照相反的步骤将 C&P20P头装回。用 2.7Nm 扭矩把 4 个 M4 固定螺丝拧紧！

- 116 -

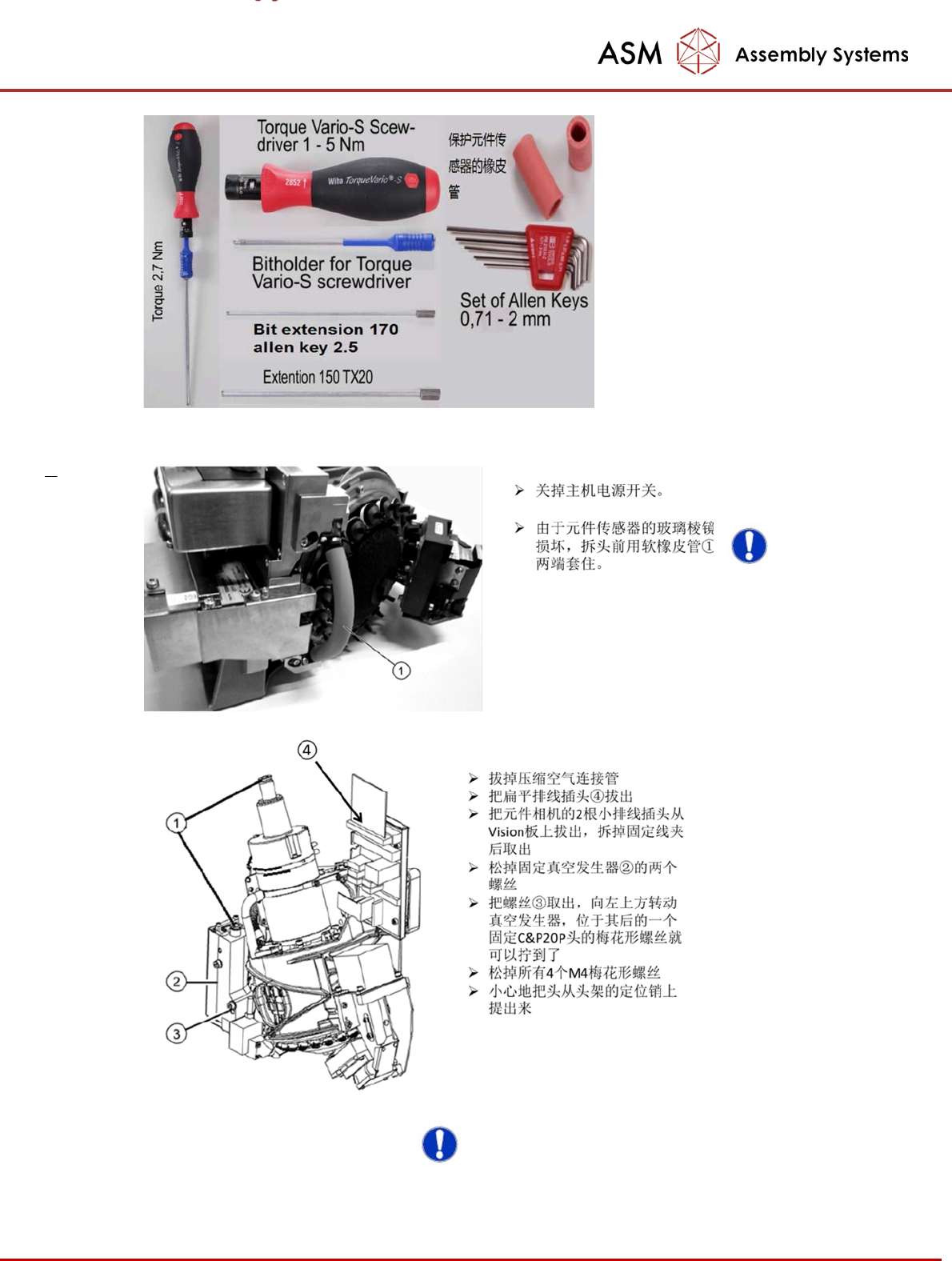

3 拆卸/安装 CPP 贴片头

（1）主要工具

（2）拆卸 CPP

- 117 -

（3）安装 CPP 头

按照与拆卸相反的步骤及即可以把 CPP 头安装到机器上，4 个 M4 固定螺丝用扭矩扳手拧紧

至 2.7Nm。

！！CPP 头有高低两个安装位置，当 CPP 头只工作于 collect & place 模式时，通常安装

在低位；如果需要工作于 pick & place 模式，外配 IC 相机，或与 Twin Head 装在同一

贴片区(PA) 时，必须装在高位。
