- 117 - （ 3 ） 安装 CPP 头 按照与 拆 卸相反的步骤及即可以 把 CPP 头安装到机器上， 4 个 M4 固定螺丝 用扭矩 扳手拧紧 至 2. 7 Nm 。 ！！ CPP 头有高低两个安 装位置，当 CPP 头只工作 于 collect & place 模式时，通常安装 在低 位；如果需要工作于 pic k & place 模式，外配 IC 相机， 或与 Twin H ead 装在同一 贴片区 (PA)…
- 116 -
3 拆卸/安装 CPP 贴片头

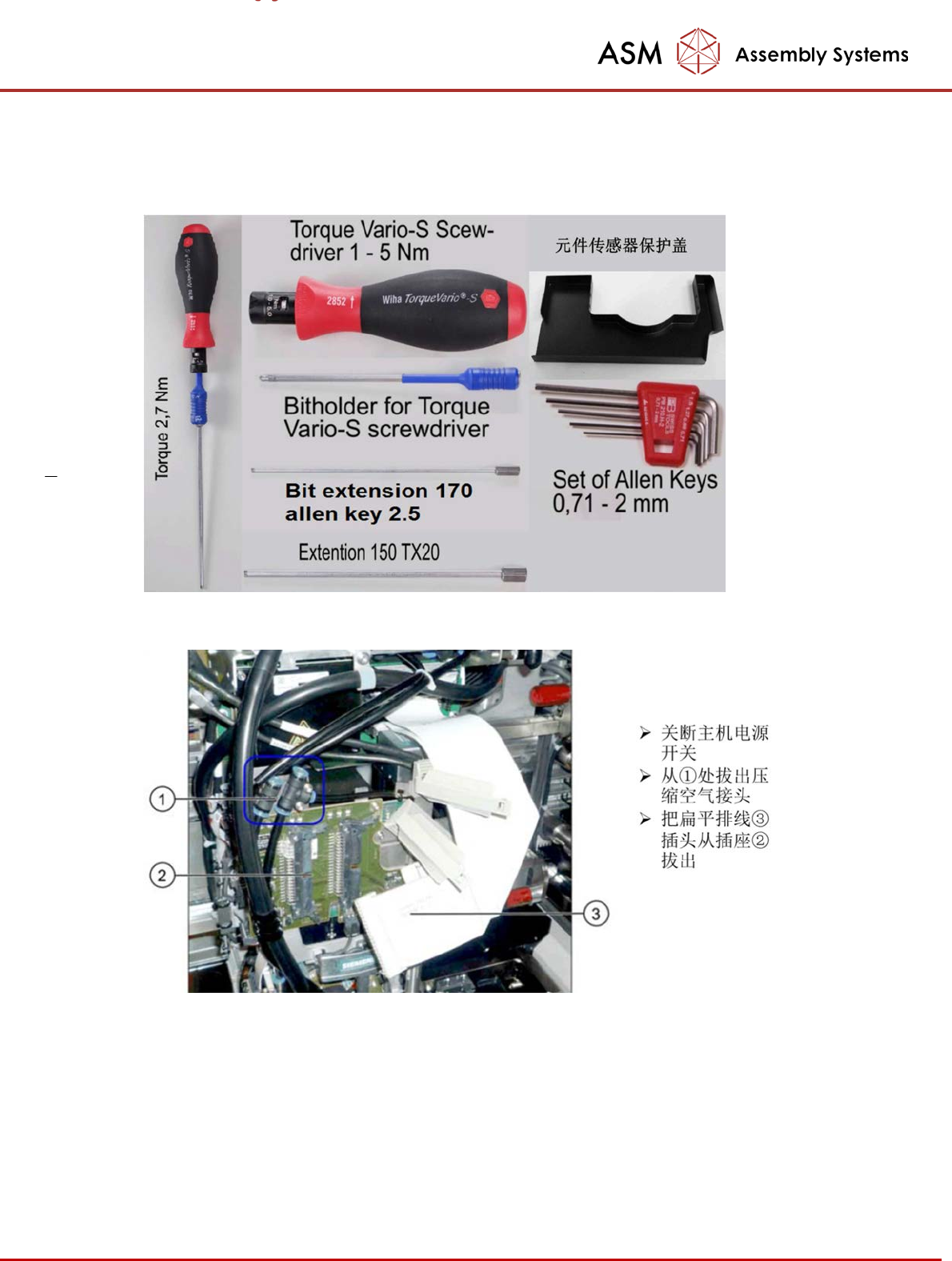

（1） 主要工具

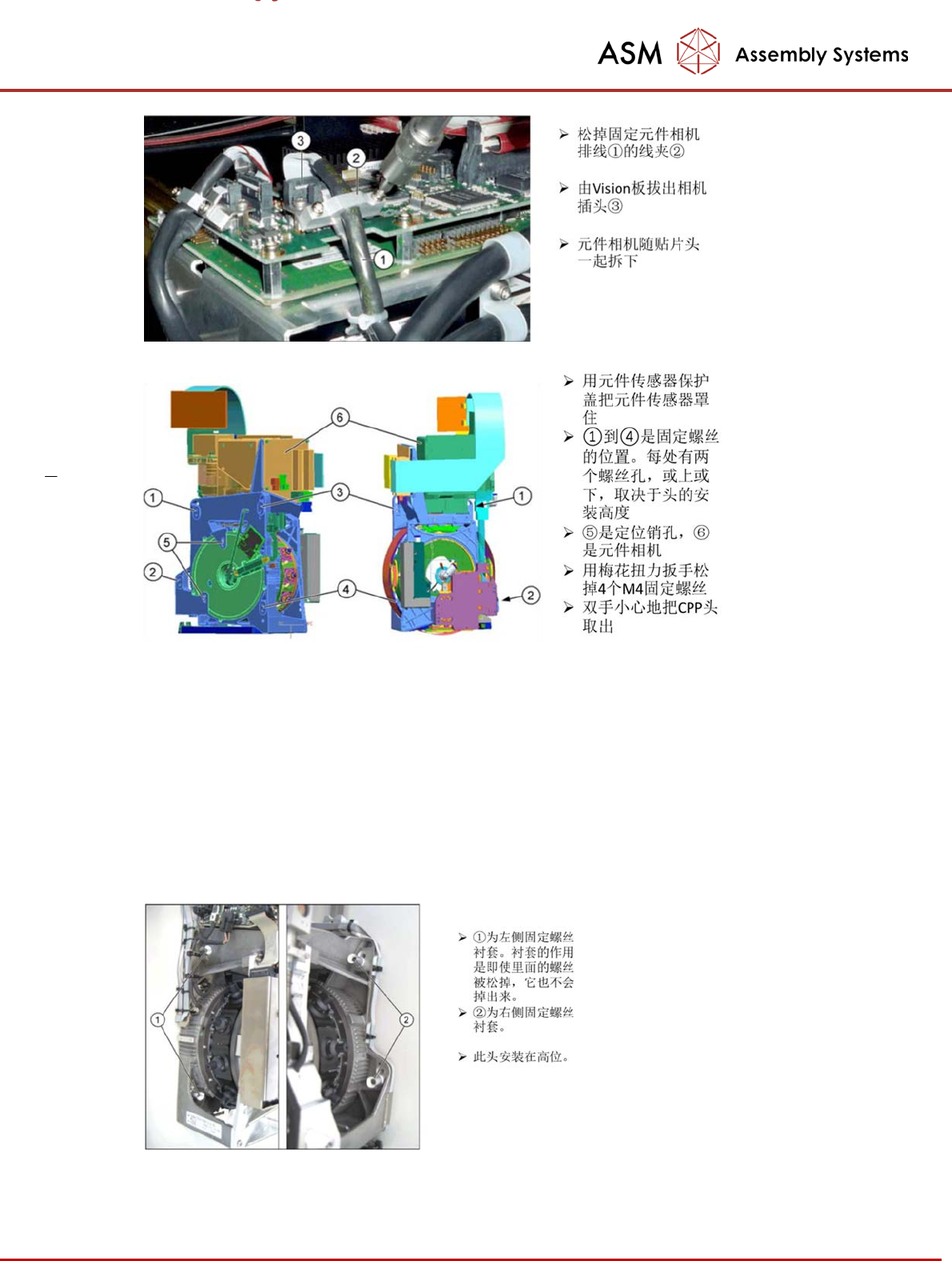

（2） 拆卸 CPP
- 117 -
（3） 安装 CPP 头
按照与拆卸相反的步骤及即可以把 CPP 头安装到机器上，4 个 M4 固定螺丝用扭矩扳手拧紧
至 2.7Nm。

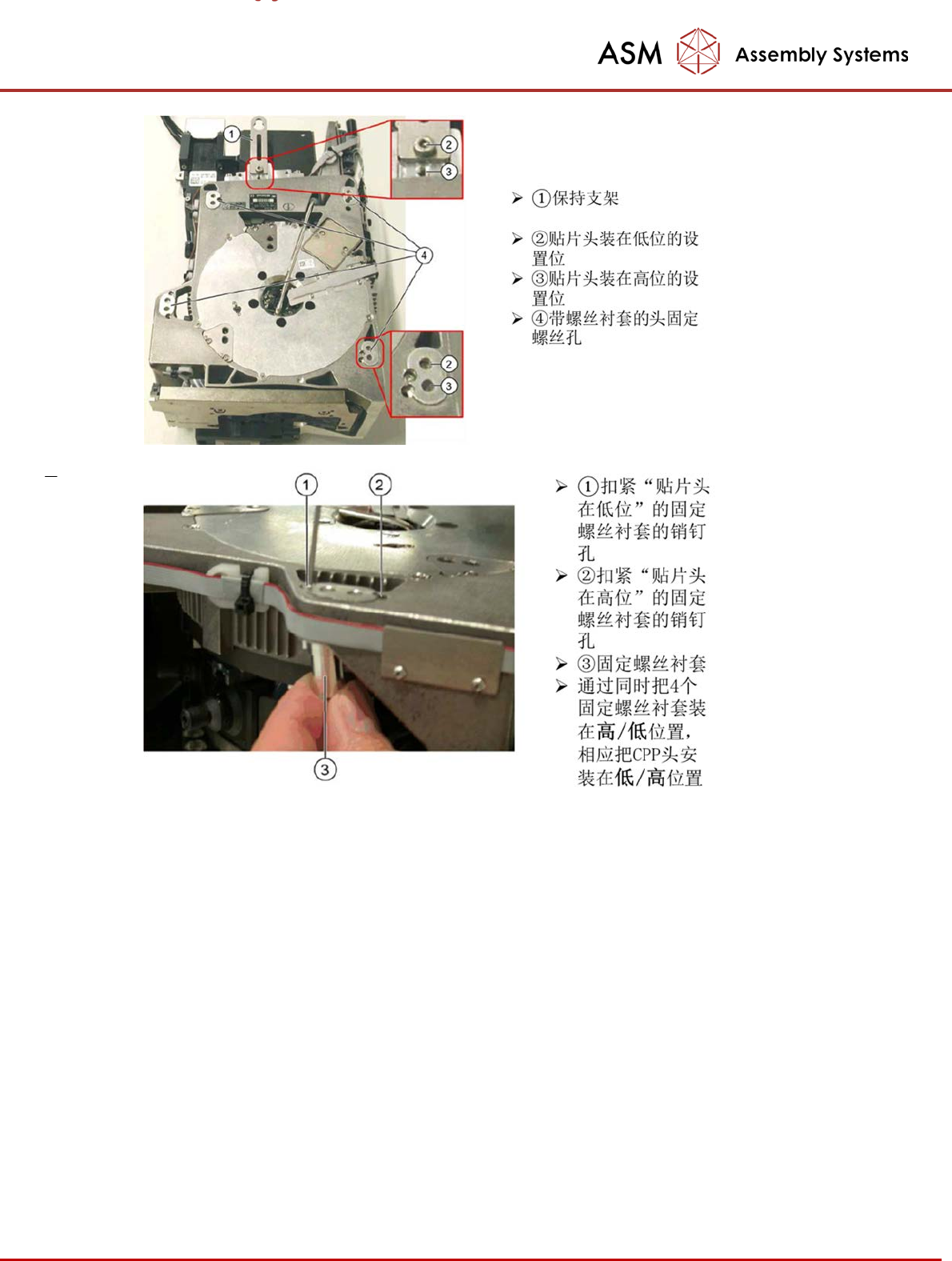

！！CPP 头有高低两个安装位置，当 CPP 头只工作于 collect & place 模式时，通常安装
在低 位；如果需要工作于 pick & place 模式，外配 IC 相机，或与 Twin Head 装在同一
贴片区(PA) 时，必须装在高位。
- 118 -
4 快速换头的（GUI）软件设置
开机后，机器自动发现贴片头被更换，提示检测到新的贴片头，要求做校准。
