第六章 附录和更新
一一一一
编辑Tray盘
最新的7系列软件支持在机器上编辑华夫盘数据。你仅需在SIPLACE Pro中给出外形尺寸并将
华夫盘标记为不完整，华夫盘详细的描述数据就可以在机器上编辑了。标记为不完整的华夫
盘 必须在机器上完整描述或检查后，才可以正常使用。
启动华夫盘编辑的前提条件是：华夫盘的外形尺寸必须在SIPLACE Pro中测量出来。
华夫盘编辑步骤：

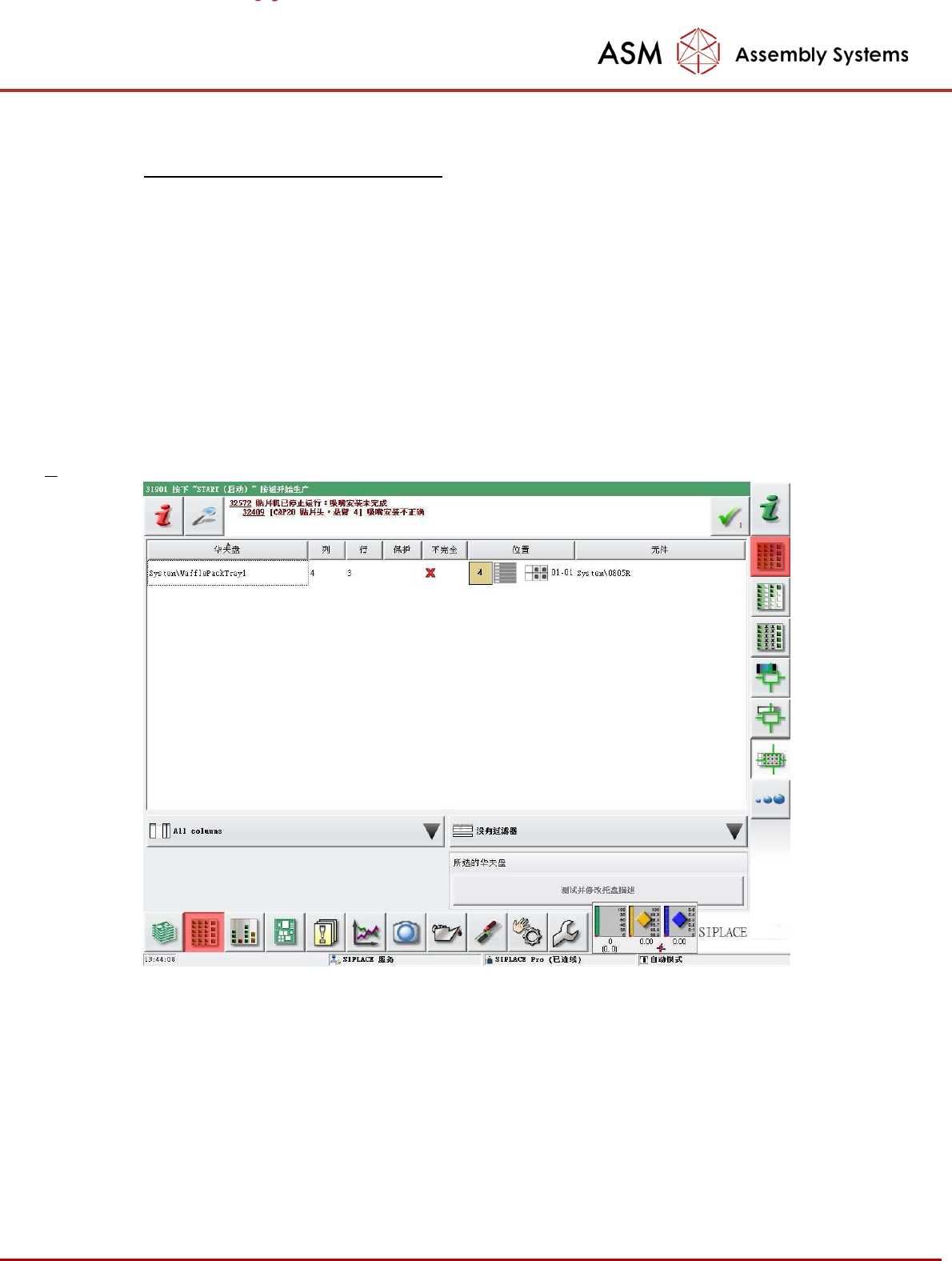

1. 选择”配置”下的“华夫盘编辑”功能，可以看到所有的华夫盘，选中标记为“不完全”
的华夫盘，点击“测试并修改托盘描述”将打开编辑界面。

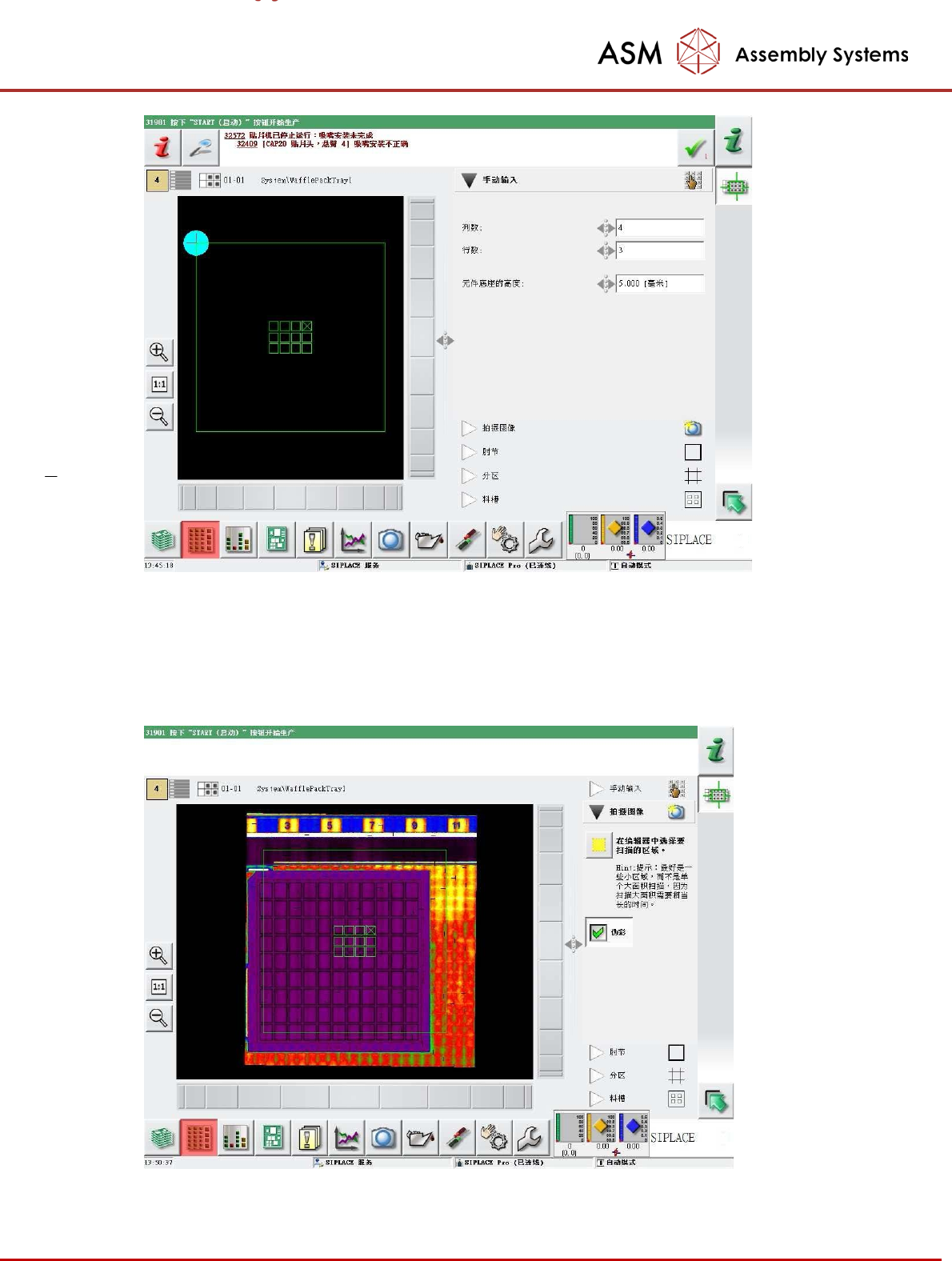

2. 编辑界面的左边区域时图像显示，右边是具体的编辑内容。首先选择“手动输入”，此
处有三个数据需要手动输入：
• 列数：X方向有几排
• 行数：Y方向有几排
• 元件底座的高度：托盘的下表面到托盘上与元件接触的面的距离
- 123 -
3．选择“拍摄图像”，对托盘拍摄图像，以便识别出托盘的描述数据。为了更好的辨识
托 盘，可以选择“伪彩”功能，这样将显示托盘的彩色图像。选择“区域”工具，将托
盘示意位 置上的区域圈起，机器的相机将对该区域拍摄图像。一般区旗的区域要比实际
的托盘大些，以 免图像拍摄不全。另外对于比较大的托盘一次拍摄不能完成的，可以分
区来拍摄图像，机器自
动会将各分区图像合并为一个完整的图像。
4．选择“肘节”设定托盘外形尺寸，图像显示区域的右边和下边有调节滚轮，滚动调节滚
轮可以调节图像中绿色的外轮廓线的位置，分别选择“顶部和左侧”，“底部和右侧”调
