- 125 - 6 ．选择“料槽 ”设定料槽的大小。选择“顶部和 左边距”确定料槽位置，选择 “大小”调 节 料槽大小。选中“边 缘 是对称的”，机器会自 动计算出边 缘 尺寸。
- 124 -
节键， 调节绿色轮廓线使其对齐托盘外轮廓，从而得到托盘在图像中的位置。具体位置
会显示在下面， 包括托盘的精确外形尺寸。

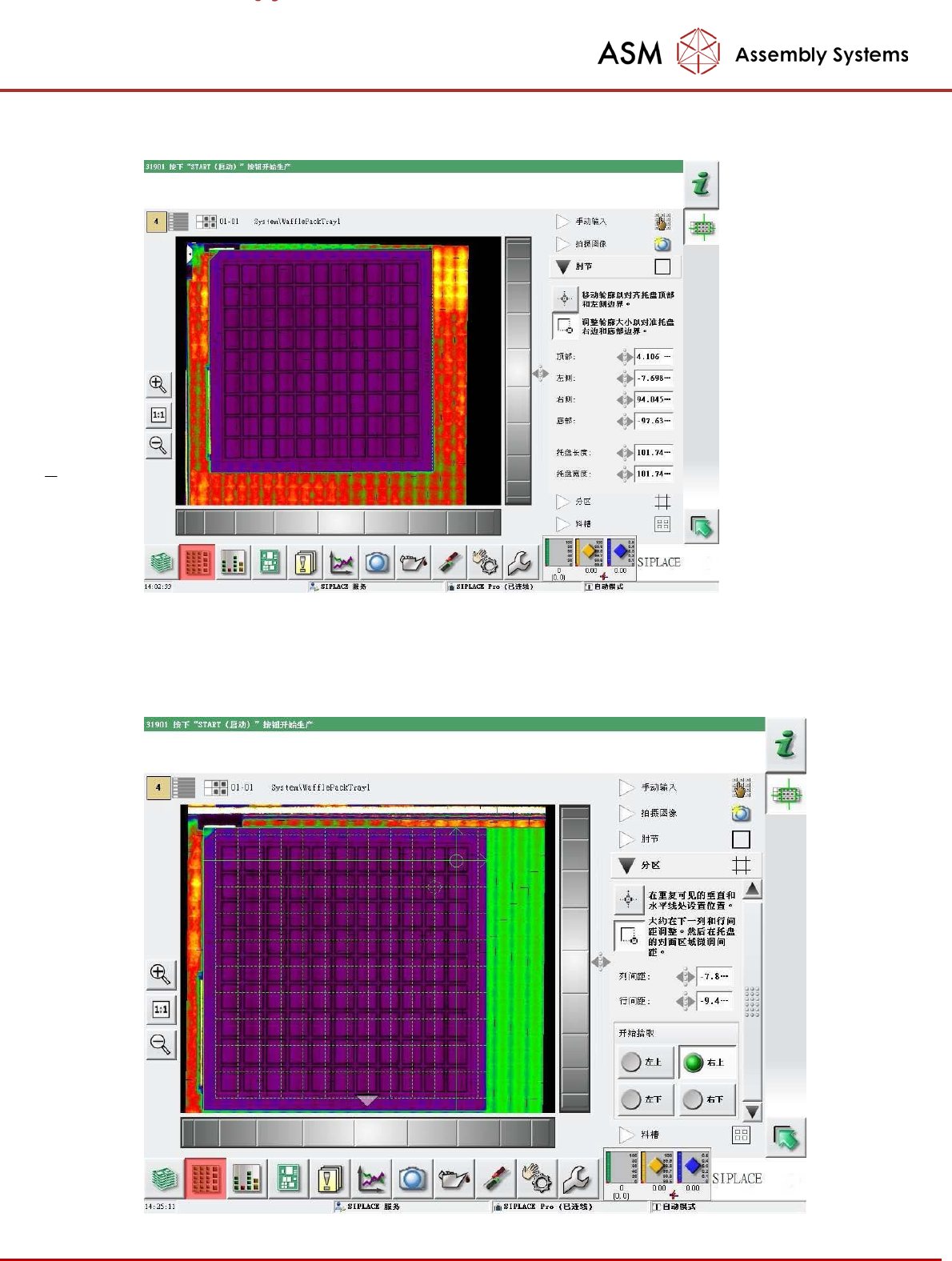

5．选择“分区”设定料槽位置。首先选择“开始拾取”的位置，一般选择“右上”。然后
选 择带中心圆的绿色十字线按键，将图像上的十字线调到右上角料槽中心上。接着调节带
虚线中 心圆，将其调到下一列下一行的料槽中心位置上。机器会自动计算出行间距和列间
距。
- 125 -
6．选择“料槽”设定料槽的大小。选择“顶部和左边距”确定料槽位置，选择“大小”调
节
料槽大小。选中“边缘是对称的”，机器会自动计算出边缘尺寸。
- 126 -
X供料器的“短料带模式”
供料器在正常工作时会检测料膜的收紧状态，如果料膜发生断裂，供料器会立刻报警并停止
工作。“短料带模式”功能可以屏蔽对料膜收紧状态的检测，允许在没有料膜的料带上直接
吸取元件
首先在设置界面激活“显示短料带处理解决方案”设置（设备重启后依然生效）
当机器出现报错“料膜断裂”时，“激活短料带处理”选项将显示。
