- 17 - 2. 供电单元 ① 电源主开关 ② 主电源模块 ③ 主电源模块拉动把手 ④ 选配变压器 ① 调压阀输出到 Location 的气压表 (5 ± 0, 25 bar) ② 调压阀输出到悬臂上去的气压表 ③ (4, 85 ± 0, 1 bar) ④ 进气气压表 (5.0 – 10.0 bar) ⑤ 比例阀 ⑥ 到悬臂的气压接口 ⑦ 过滤器 ⑧ 压缩空气入器口 ⑨ 主开关 ⑩ 压力调节阀
- 16 -
第三节 气压和电压的布局和功能
1.供气系统
在 Siplace TX 系列贴片机中，压缩空气有下列用途：
• 为贴片头的真空发生器（PRV）供气，用于取料时产生真空；抛料、贴片时产生吹气
。并用其废气冷 却 X 轴线性马达。
• 给贴片头的 Z 轴保护气缸供气，确保Z轴在未激活时处于安全高位。
• 为CPP内部的真空发生器供气，用以产生保持真空，使得器件在取料后、贴片前能保持
在吸嘴上。（作为标准配置，C&P20P 头用真空泵提供保持真空）
• 给切刀的气缸供气，用以带动刀片切断取过料的废料带。
• 给吸嘴交换器的气缸供气，用以开关 nozzle magazine; 给 nozzle station 电磁阀供气，用
以从外部吹气清洁吸嘴。
• 给料车装卸机构的气缸供气，以更换料车；给 X Feeder 的解锁 (unlocking) 组合气缸
供气, 用于取出 X Feeder。

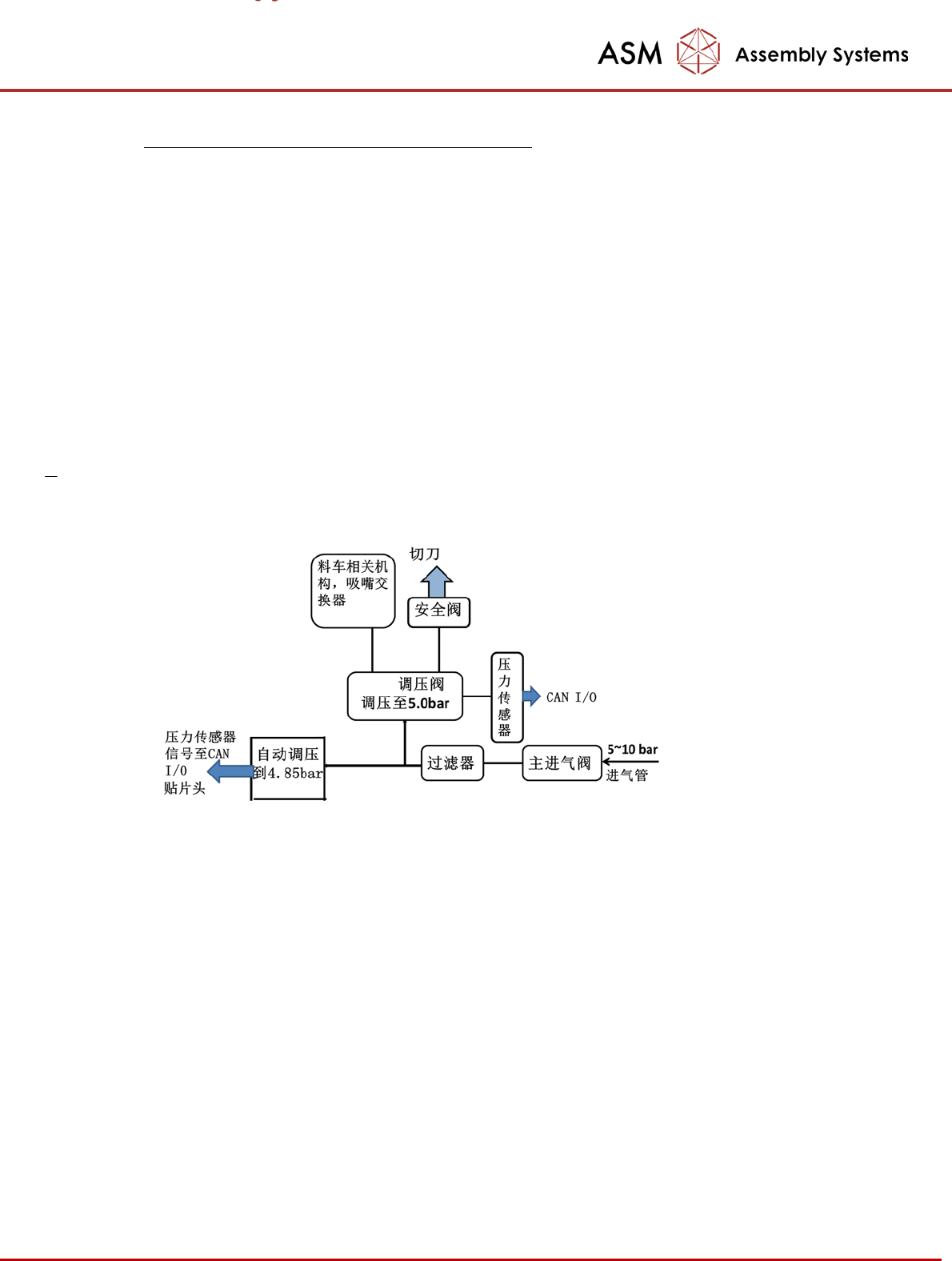

Siplace TX 气路结构图
主进气单元（Sector1）
- 17 -
2.供电单元
①
电源主开关
② 主电源模块
③ 主电源模块拉动把手
④ 选配变压器
① 调压阀输出到Location的气压表
(5 ± 0, 25 bar)
② 调压阀输出到悬臂上去的气压表
③ (4, 85 ± 0, 1 bar)
④ 进气气压表 (5.0 – 10.0 bar)
⑤ 比例阀
⑥ 到悬臂的气压接口
⑦ 过滤器
⑧ 压缩空气入器口
⑨ 主开关
⑩ 压力调节阀
- 18 -
机器以 3 X 380 V AC 50/60Hz 三相交流供电。真空泵使用经变压器变压产生的三相 400 V
AC，对 相序有要求。其余用电都是先由交流转换成直流电，再由直流转换成所需的直流
或交流电压。 具体结构如下：
电源模块图
①
电源主开关
② PS5
③ PS3
④ PS4
⑤ MGCU 1&2
⑥ 线缆整理背板
⑦ 300V 测量口 (300V)
⑧ PS1&2
⑨ CIN BOX
⑩ CAP1 (大电容)
⑪ CSB
⑫ I/O 单元
⑬ FD （低电压保险分配)
