- 18 - 机器以 3 X 380 V AC 50/60Hz 三相交流供电。真空泵使用 经变压器变压产生的三相 400 V AC ，对 相序有要求 。其余用电都是先由交流转 换成直流电，再由直流转换成 所需的直流 或交流电压。 具体结构如下： 电源模块图 ① 电源主开关 ② PS5 ③ PS3 ④ PS4 ⑤ MGCU 1& 2 ⑥ 线缆整理背板 ⑦ 300V 测量口 (300V) ⑧ PS1&2 ⑨ CIN BOX …
- 17 -

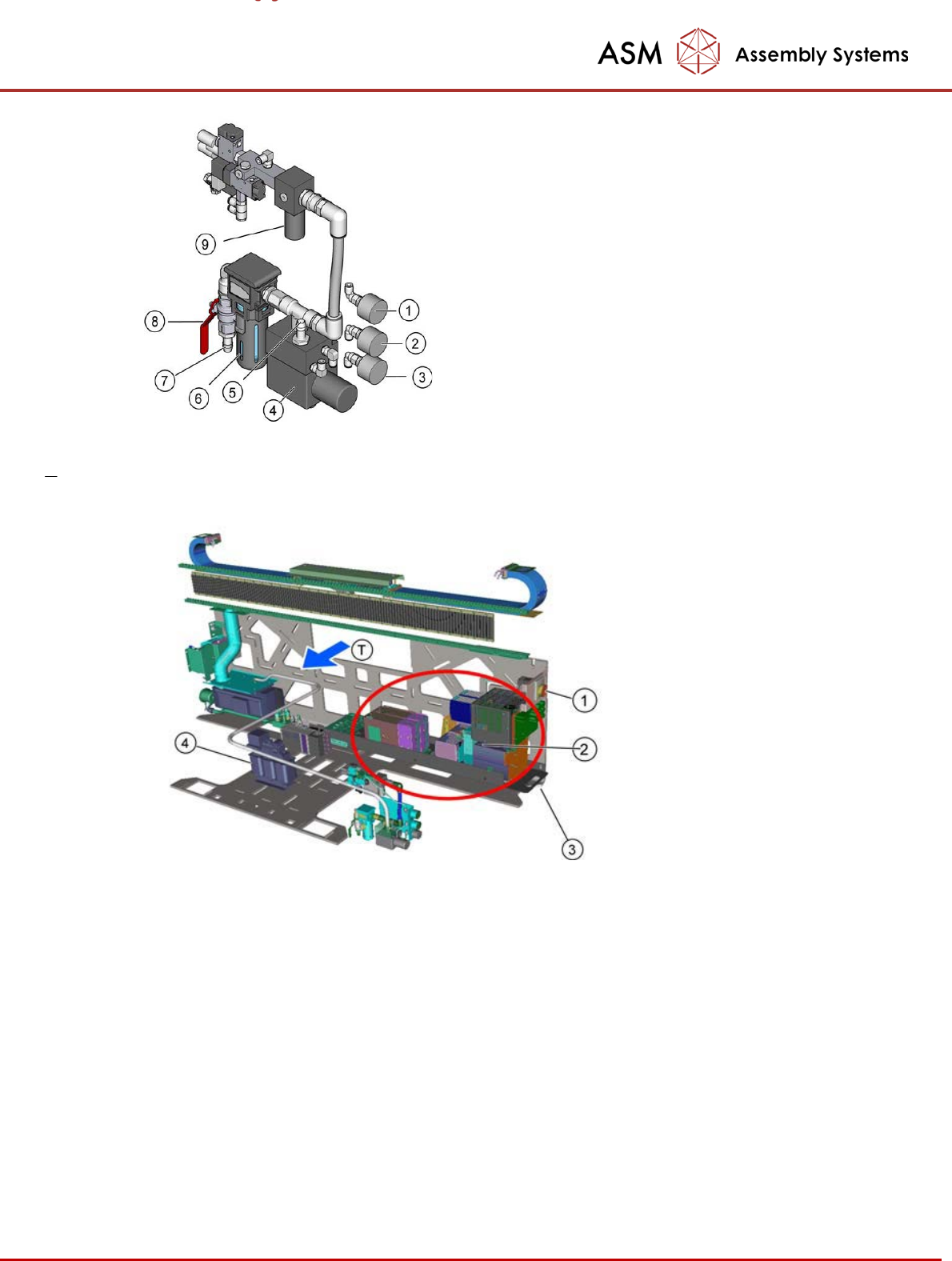

2.供电单元
①
电源主开关
② 主电源模块
③ 主电源模块拉动把手
④ 选配变压器
① 调压阀输出到Location的气压表
(5 ± 0, 25 bar)
② 调压阀输出到悬臂上去的气压表
③ (4, 85 ± 0, 1 bar)
④ 进气气压表 (5.0 – 10.0 bar)
⑤ 比例阀
⑥ 到悬臂的气压接口
⑦ 过滤器
⑧ 压缩空气入器口
⑨ 主开关
⑩ 压力调节阀
- 18 -
机器以 3 X 380 V AC 50/60Hz 三相交流供电。真空泵使用经变压器变压产生的三相 400 V
AC，对 相序有要求。其余用电都是先由交流转换成直流电，再由直流转换成所需的直流
或交流电压。 具体结构如下：
电源模块图
①
电源主开关
② PS5
③ PS3
④ PS4
⑤ MGCU 1&2
⑥ 线缆整理背板
⑦ 300V 测量口 (300V)
⑧ PS1&2
⑨ CIN BOX
⑩ CAP1 (大电容)
⑪ CSB
⑫ I/O 单元
⑬ FD （低电压保险分配)
- 19 -
保险开关布局说明
