- 19 - 保险开关布局说明
- 18 -
机器以 3 X 380 V AC 50/60Hz 三相交流供电。真空泵使用经变压器变压产生的三相 400 V
AC，对 相序有要求。其余用电都是先由交流转换成直流电，再由直流转换成所需的直流
或交流电压。 具体结构如下：

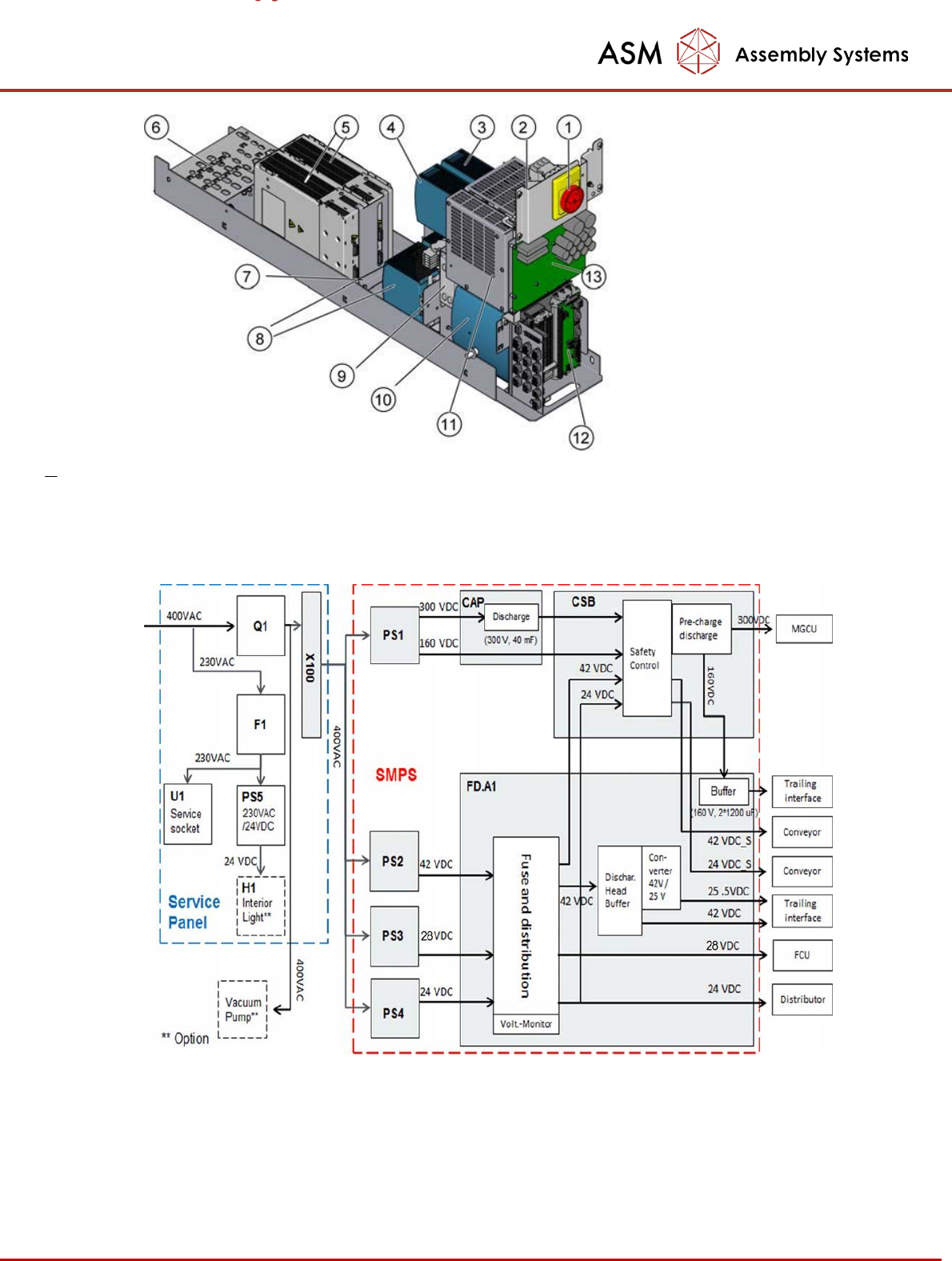

电源模块图
①
电源主开关
② PS5
③ PS3
④ PS4
⑤ MGCU 1&2
⑥ 线缆整理背板
⑦ 300V 测量口 (300V)
⑧ PS1&2
⑨ CIN BOX
⑩ CAP1 (大电容)
⑪ CSB
⑫ I/O 单元
⑬ FD （低电压保险分配)
- 19 -

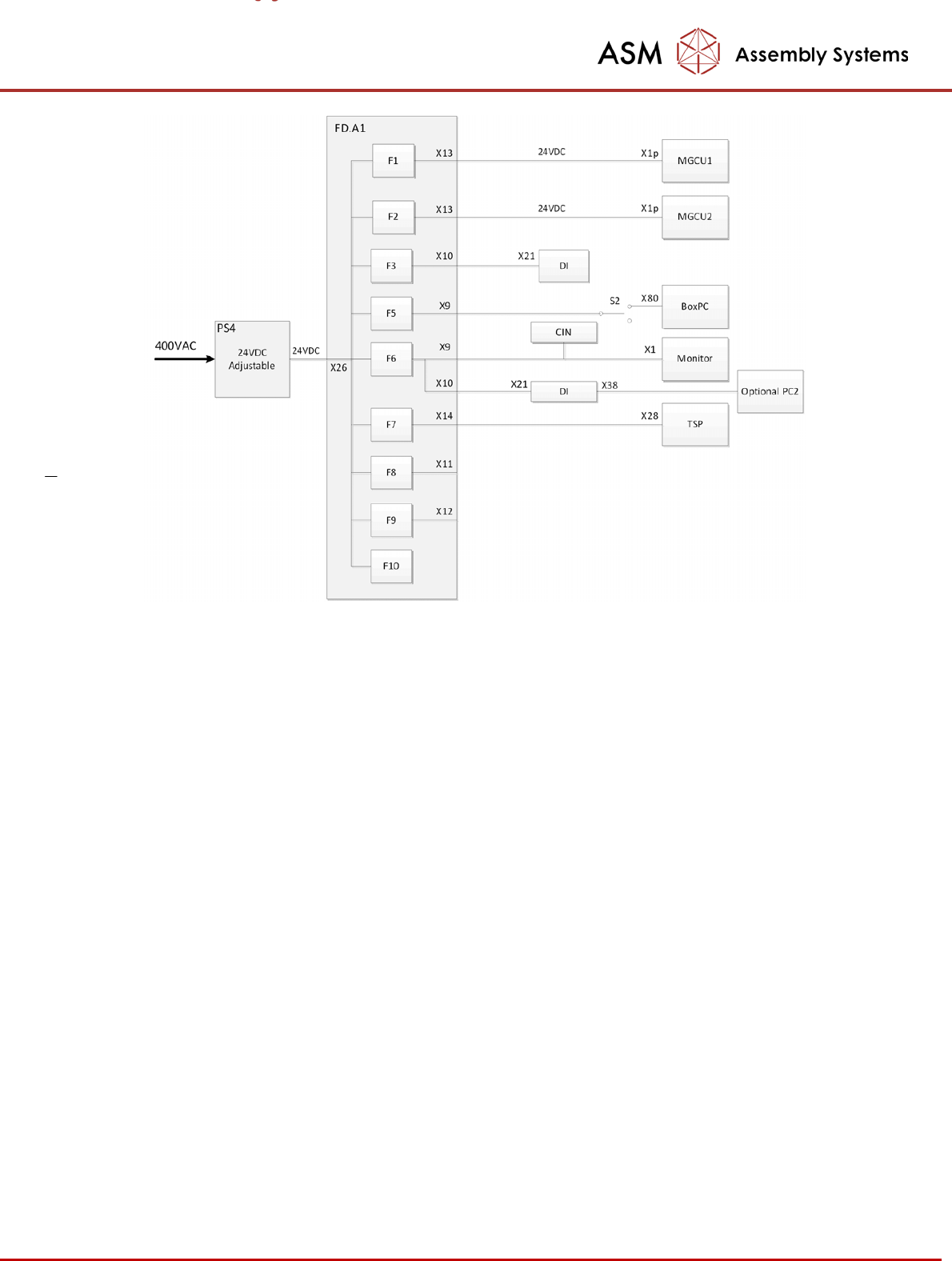

保险开关布局说明
- 20 -

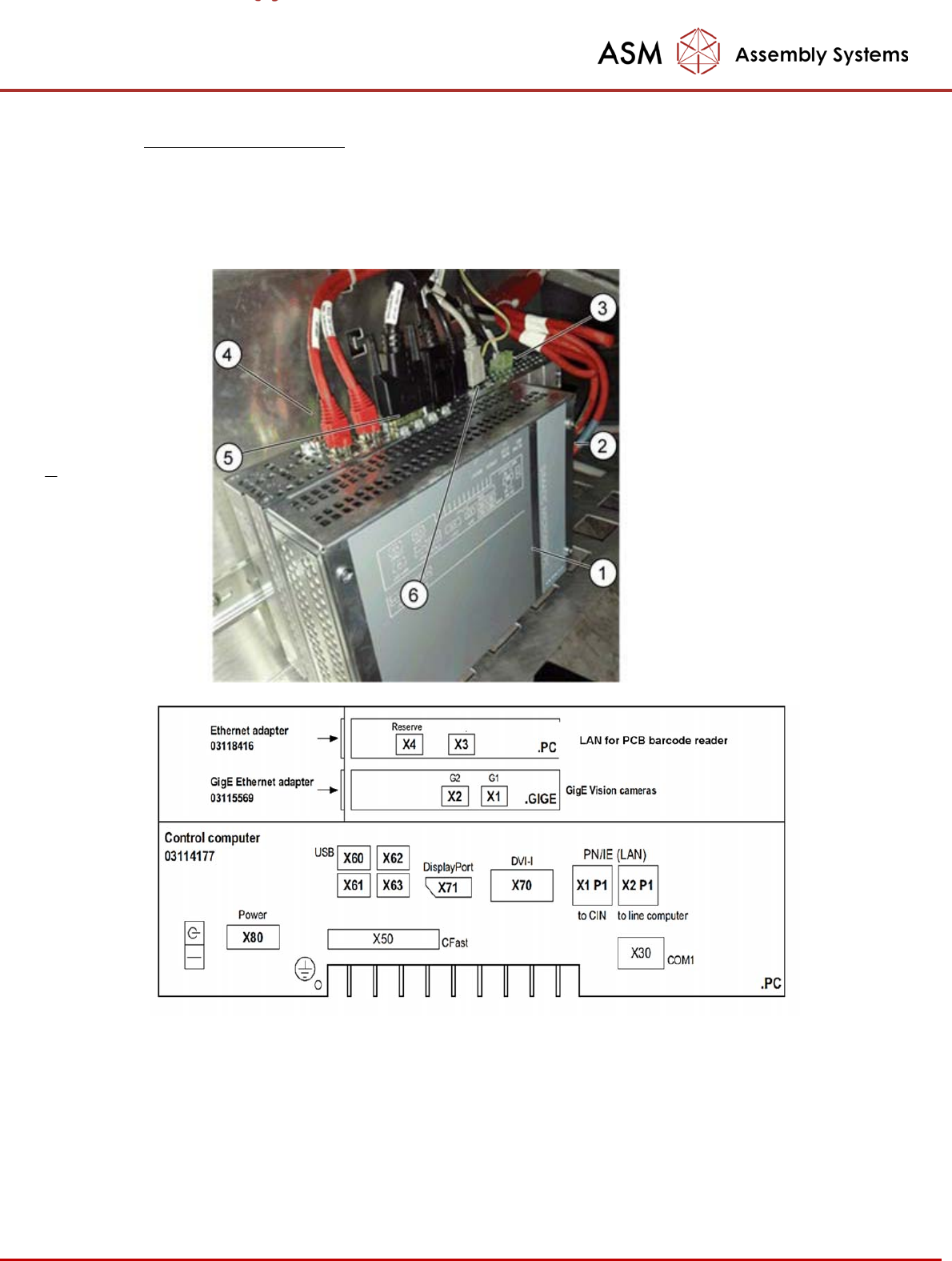

第四节 控制系统
控制单元位于机器的右侧。由如下主要组成部分：
1. 控计算机
2. CIN Box
①
Box PC 427D (03114177-
xx)
② GigE 接口
③ Power 24VDC
④ LAN1 连接CIN‐Box (CAN
‐Bus)/LAN2连接线控电脑
⑤ Monitor 1的显示接口
Monitor 2的DVI 接口
⑥ USB接口
