- 20 - 第四节控制系统控制单元位于机器的右侧。由如下主要组成部分： 1. 控计算机 2. CIN Box ① Box PC 427D (03114177 - xx) ② GigE 接口 ③ Power 24VDC ④ LAN1 连接 CIN ‐ Box (CAN ‐ Bus)/LAN2 连接线控电脑 ⑤ Monitor 1 的显示接口 Monitor 2 的 DVI 接口 ⑥ USB 接口

- 19 -

保险开关布局说明

- 20 -

第四节控制系统

控制单元位于机器的右侧。由如下主要组成部分：

1. 控计算机

2. CIN Box

①

Box PC 427D (03114177-

xx)

② GigE 接口

③ Power 24VDC

④ LAN1 连接CIN‐Box (CAN

‐Bus)/LAN2连接线控电脑

⑤ Monitor 1的显示接口

Monitor 2的DVI 接口

⑥ USB接口

- 21 -

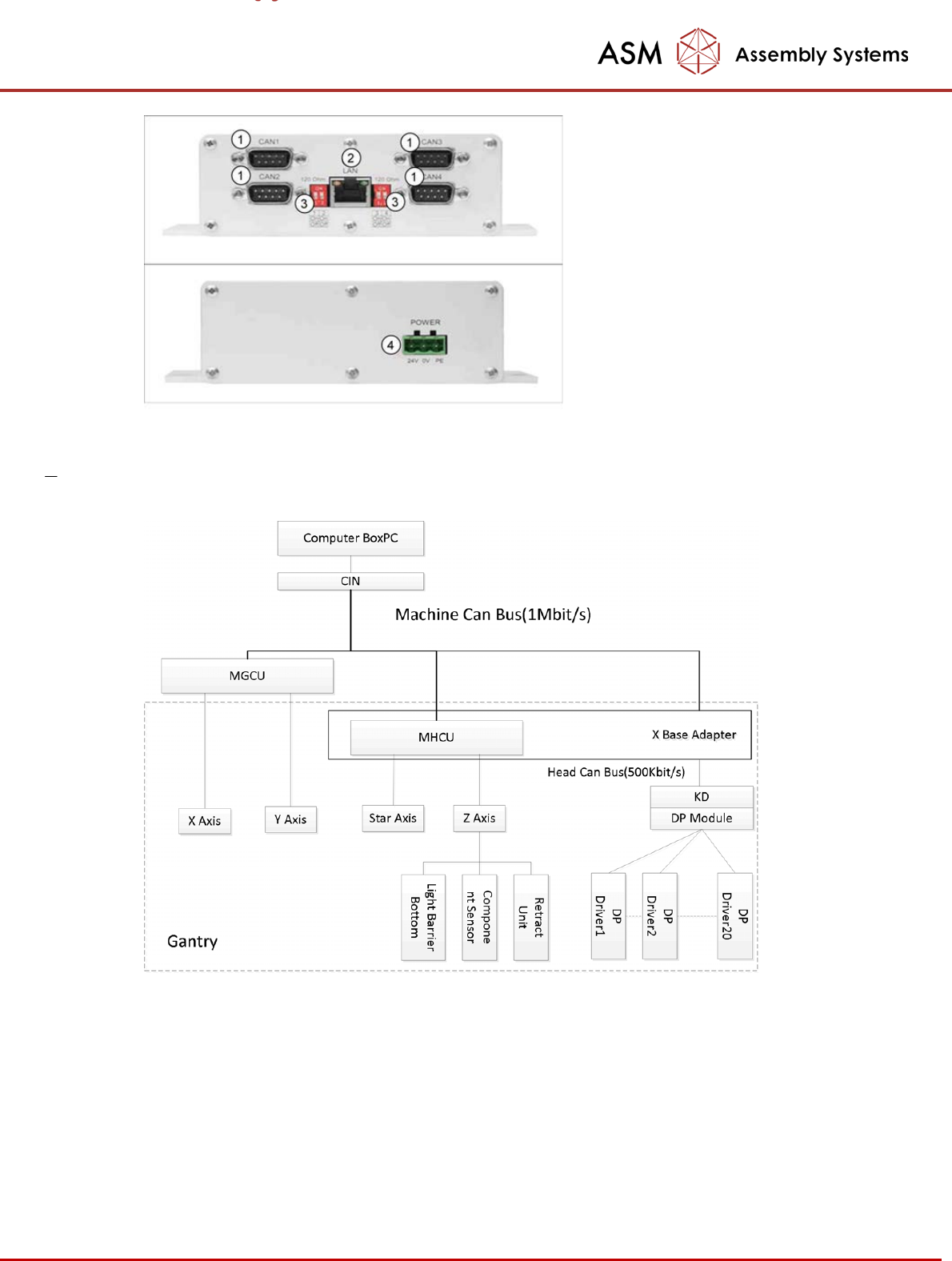

3. 轴控制部分

1. CAN接口 1-4

2. LAN 接口

3. DIP Switch – 拨码开关（120

Ohm for CAN）

4. 电源输入
