第三章 程序和使用
本章节详细描述使用 SIPLACE 贴片机组装 PCB 的完整工作过程，包括：
• 开机和关机
• 贴片程序传送至生产线
• 吸嘴和吸嘴交换器
• 根据程序的要求放置供料器 Feeder
• 供料器的使用及参数的设置
• 数字图像测量系统（SIPLACE Vision）测量 PCB 基准点，测量元件形状，元
件形状向导功能的使用技巧
• 物料拾取位置和贴片位置的示教及修改等功能
具体的操作步骤可以参照以下流程图，该图显示了 SIPLACE 生产线实际使用时所需要执行的一
系列的任务。
- 25 -
启动机器
等待机器软件启动
完成
按开始按钮
等待机器回参考点
完成
接受贴片程序
检查设置 Setup，安
装
Feeder
和物料
检查吸嘴，改变吸
嘴配置
示教元件形状
示教取料位置
示教基准点
示教贴片位置
启动编程电脑
SIPLACE Pro
准备贴片程序
LCG
下载程序到机器
- 26 -
第一节 启动机器、传送程序及关闭机器
1. 机器启动

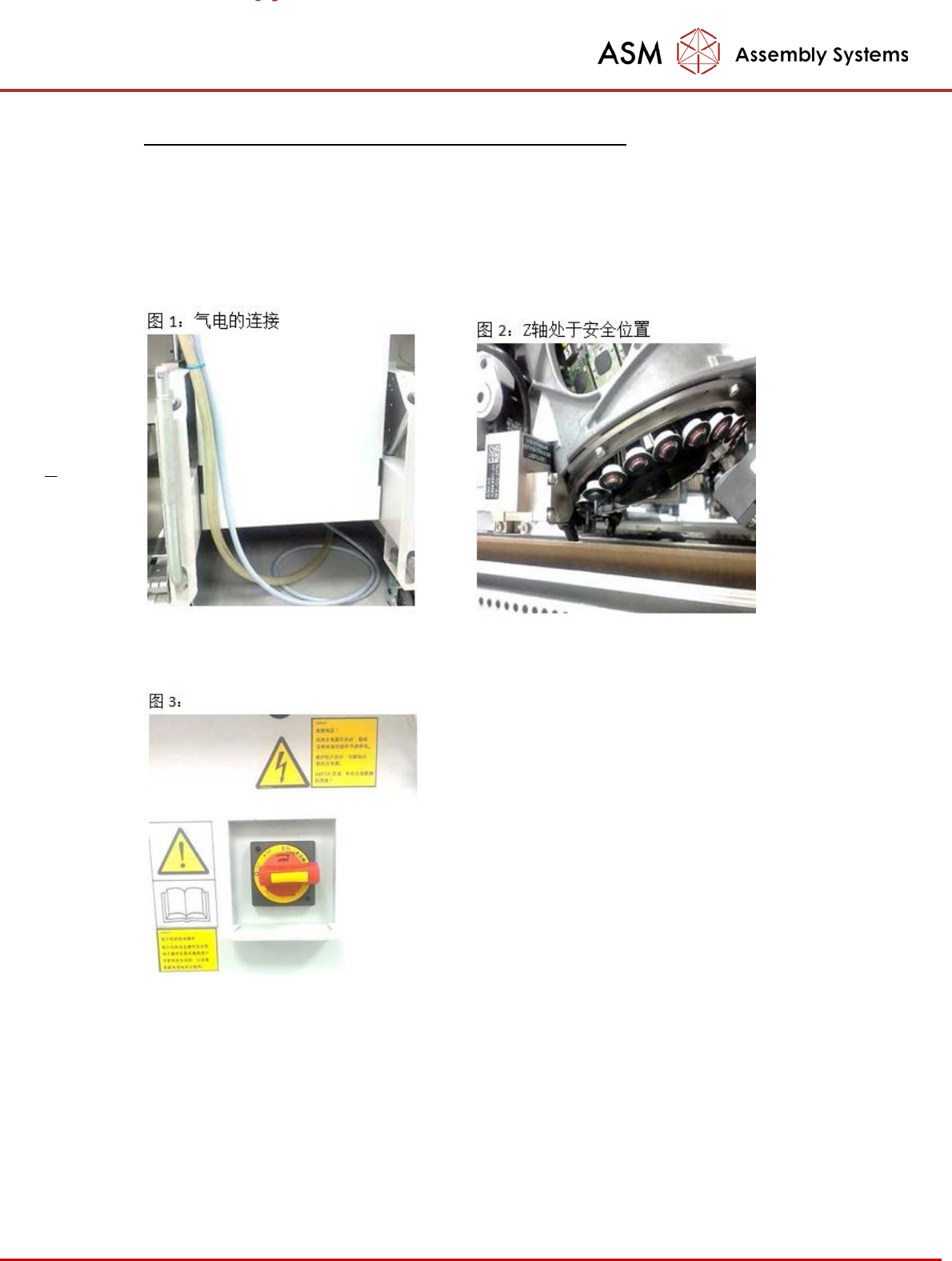

启动机器之前，检查机器的电源及压缩空气是否已经连接，目视检查确保悬臂行
程范围内没有任何障碍物，查看机器的所有贴片头的 Z 轴都处于顶端位置。
查看机器各部件是否处于正常状态，若发现机器零部件缺失或正处于维修工作中，切勿开机
。确认一切正常后，打开机器主电源（顺时针旋转红色开关 90 度）。
