SIPLACE TX系列高级应用培训手册 - 第28页
- 27 - 2. 传送程序 从线控计算机上的“ Windows 开始”菜单中，启动 SIPLACE Pro 线控 GUI ：开 始 -- > 程序 -- > SIPLACE Pro -- > LCGUI ，或者单击台式机上的 程序图标，软件界面如下： 待软件启动完成后，电脑 会出现如下 GUI 主界面 依照屏幕提示，按下机器的启动 键，机器将执行一个完整的硬件初 始化的过程，该过程正 常完成 后，会有如下信息显示，表…
- 26 -
第一节 启动机器、传送程序及关闭机器
1. 机器启动
启动机器之前，检查机器的电源及压缩空气是否已经连接，目视检查确保悬臂行
程范围内没有任何障碍物，查看机器的所有贴片头的 Z 轴都处于顶端位置。
查看机器各部件是否处于正常状态，若发现机器零部件缺失或正处于维修工作中，切勿开机
。确认一切正常后，打开机器主电源（顺时针旋转红色开关 90 度）。
- 27 -
2. 传送程序
从线控计算机上的“Windows 开始”菜单中，启动 SIPLACE Pro 线控 GUI：开始 --> 程序-->
SIPLACE Pro --> LCGUI，或者单击台式机上的
程序图标，软件界面如下：
待软件启动完成后，电脑
会出现如下GUI主界面
依照屏幕提示，按下机器的启动
键，机器将执行一个完整的硬件初
始化的过程，该过程正 常完成
后，会有如下信息显示，表示机器
一切正常可以工作了
- 28 -

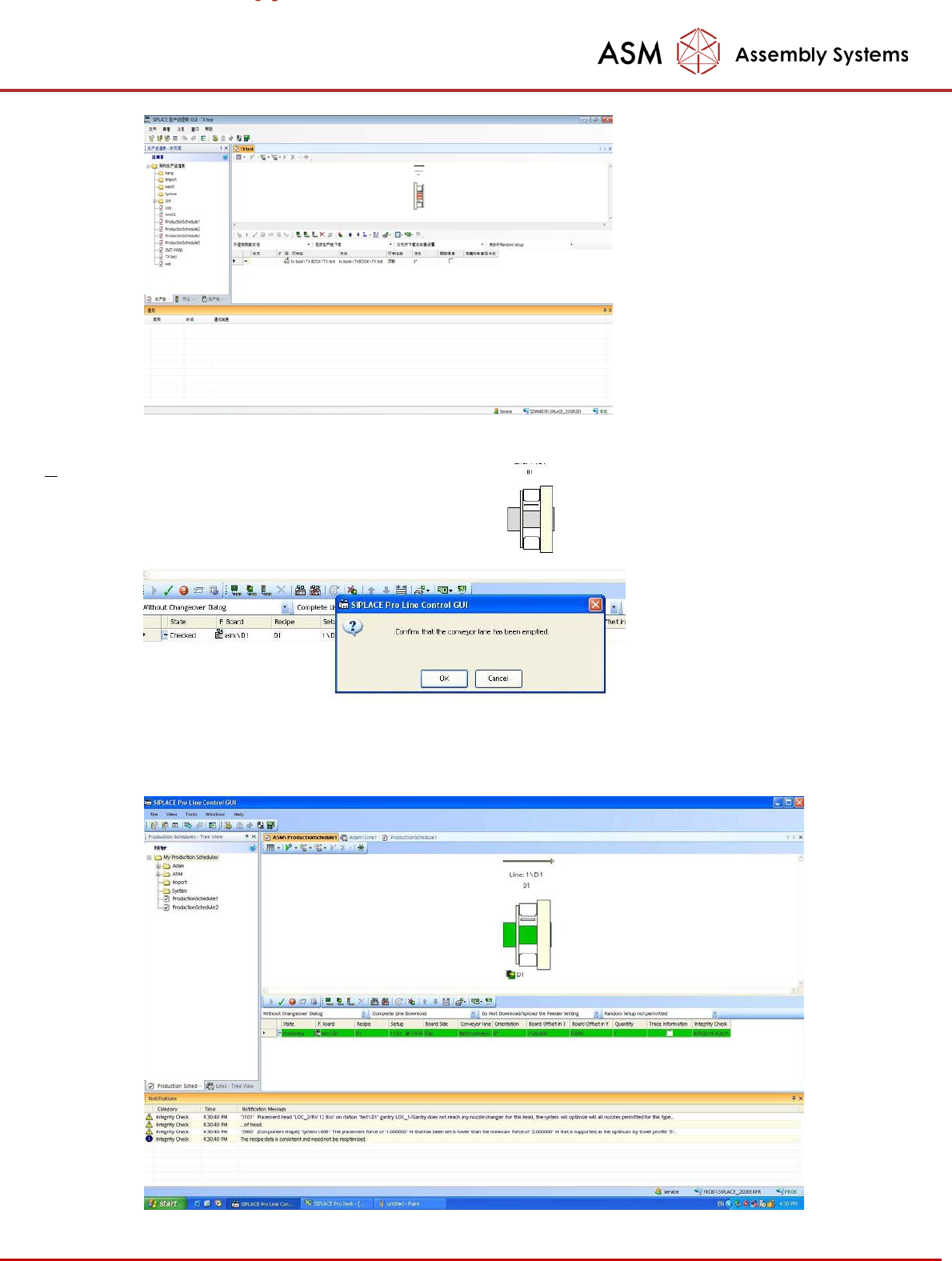

程序正常传送后生产线后，图中的机器及贴片程序显示为绿色，如下图：
在作业程序清单
RecipeList
窗口
中选择要使用的贴片程序或者
加入新的贴片程序，然后 点击
下载按键，系统会自动检查程
序，如果程序正确，程序将通
过网线传送到机器上
传送中会出现对话框，要求确认
机器导轨已经清空。
此时必须检查导轨上是否有 PCB
及支撑平台上是否有顶针，确认
无误后再点确认键。
机器接受程序后会依照 Pro 中
导轨的设定自动调节导轨，如果
导轨没有清空会损坏轨道系统
