SIPLACE TX系列高级应用培训手册 - 第30页
- 29 - 机器接收到程序后， 主界面上会显示程序的 Setup 、 Recipe 、 B oard 等信息，请仔细检查确 保所传程序正确无误 。 3. 关闭机器 需要关闭机器的时候 ，按照下面的顺序：设置 --> 贴片机设置 --> 关闭计算机 ..... 完成关 机。注意：机器关机 完成后显示器不会有任何信 息显示，此时表示可以关闭机器电 源了。
- 28 -

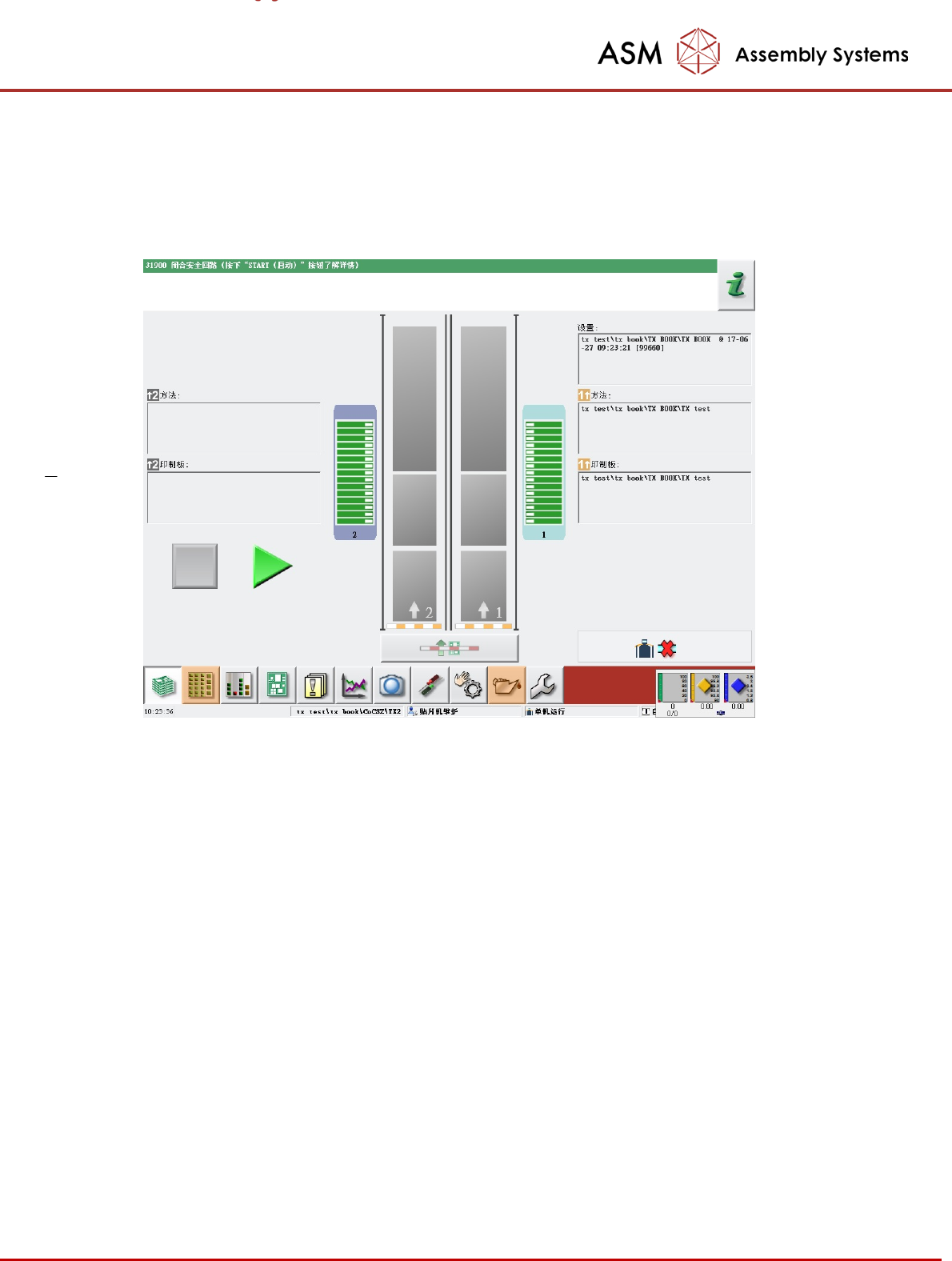

程序正常传送后生产线后，图中的机器及贴片程序显示为绿色，如下图：
在作业程序清单
RecipeList
窗口
中选择要使用的贴片程序或者
加入新的贴片程序，然后 点击
下载按键，系统会自动检查程
序，如果程序正确，程序将通
过网线传送到机器上

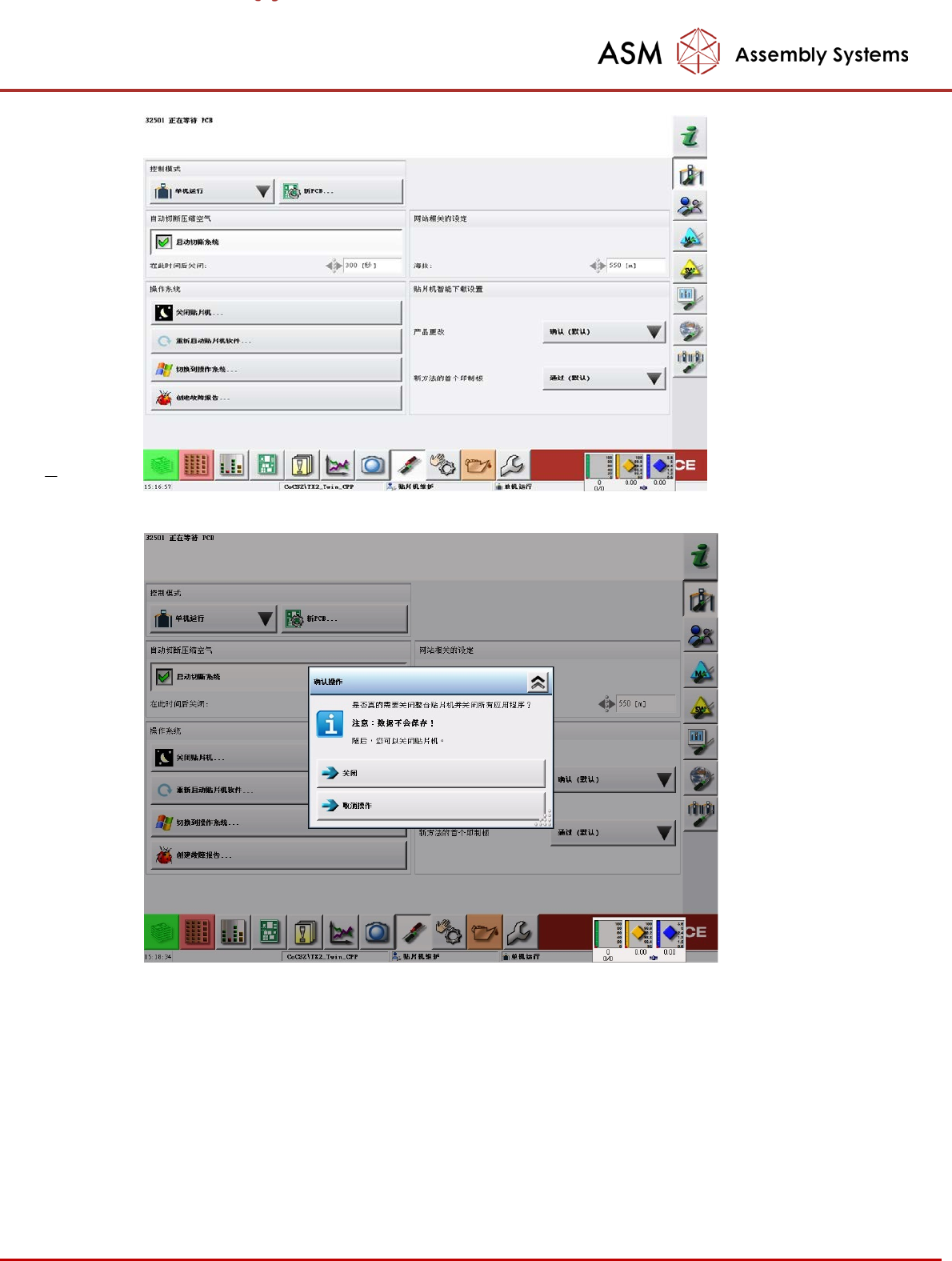

传送中会出现对话框，要求确认
机器导轨已经清空。
此时必须检查导轨上是否有 PCB
及支撑平台上是否有顶针，确认
无误后再点确认键。
机器接受程序后会依照 Pro 中
导轨的设定自动调节导轨，如果
导轨没有清空会损坏轨道系统
- 29 -
机器接收到程序后，主界面上会显示程序的 Setup、Recipe、Board 等信息，请仔细检查确
保所传程序正确无误。
3. 关闭机器
需要关闭机器的时候，按照下面的顺序：设置 --> 贴片机设置 --> 关闭计算机.....完成关
机。注意：机器关机完成后显示器不会有任何信息显示，此时表示可以关闭机器电源了。
- 30 -
