第二节吸嘴交换器和 Setup

1 吸嘴交换器

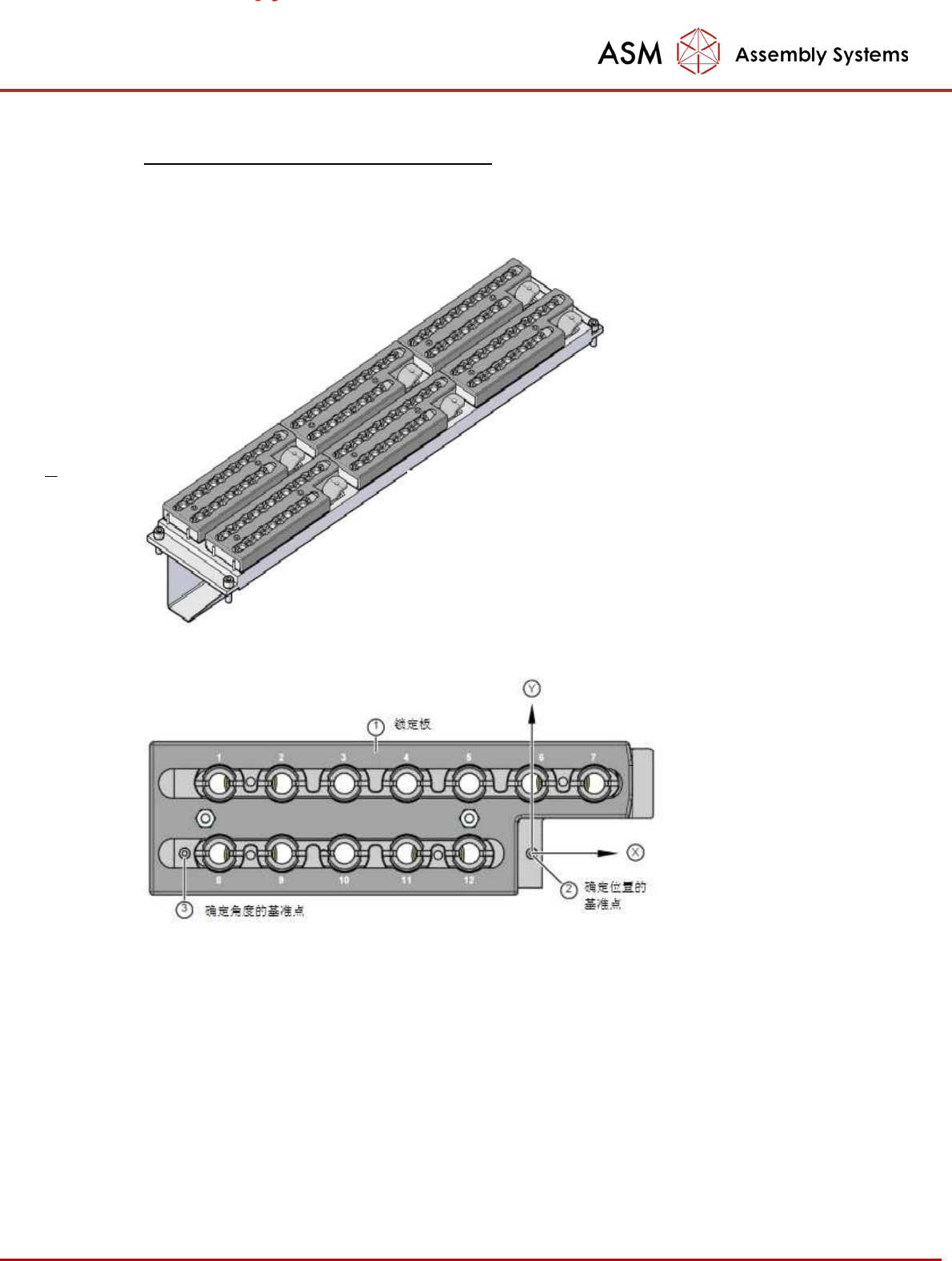

吸嘴交换器可容纳 6 个吸嘴盘，每个吸嘴盘上有 12 个吸嘴库。吸嘴

盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4

个按钮固定。具体位置由每个吸嘴盘上的两个基准点决定。通过微

型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正确，从而防止贴

片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填

充，因为安全电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴

片机。

- 32 -

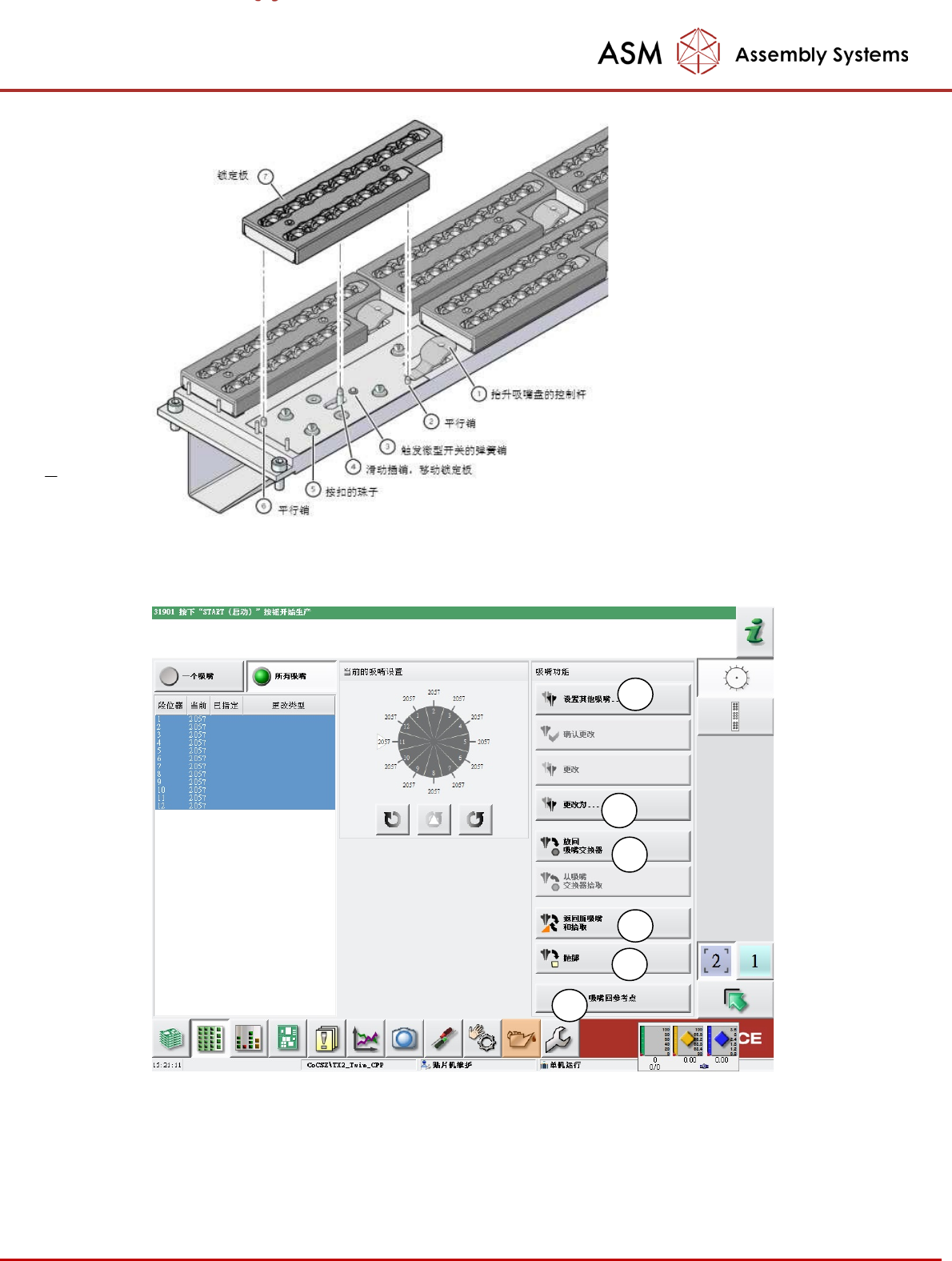

贴片头上的吸嘴可以和吸嘴交换器进行交换工作，主要的吸嘴交换功能如下图所示：

① 设置其他吸嘴：将头上的吸嘴设置成实际安装的吸嘴

② 更换为：将头上的吸嘴换成制定的吸嘴类型

③ 返回到吸嘴交换器：将头上的吸嘴放进对应的吸嘴盘中

④ 抛弃和拾取：将头上的吸嘴抛掉再从对应的吸嘴盘上吸取指定的吸嘴

⑤ 抛料：将头上的吸嘴抛到抛料仓中

⑥ 吸嘴回参考点：悬臂移到传送导轨上特定的位置，Z 轴带着所有的吸嘴相应地向下移动，直到
