- 34 - 吸嘴盘数量值和现有 吸嘴类型都获得了更正（不 标记为红色）。对其他悬臂重复执 行这些步 骤 。使用切换 按钮 直接更改到下一个悬臂。 吸嘴交换器上的吸嘴 可以使用自动扫描功能来识 别，通过 PCB 相机对 Magazine 上的吸 嘴 照相，每种吸嘴都有 不同的图像 ID ，这样机器就可以知道吸嘴交换器上 都装了什么型号的 吸嘴了。（注意：不 是所有吸嘴都有图像 ID ） ② 列出了当前的吸嘴类型和需 要的吸嘴类型。更换悬…
- 33 -
吸嘴与传送导轨接触为止，确定所有段位器的吸嘴高度。
机器接收到程序后，会提示头上的吸嘴需要更换，除非传送的程序和之前用的相同。
1
1

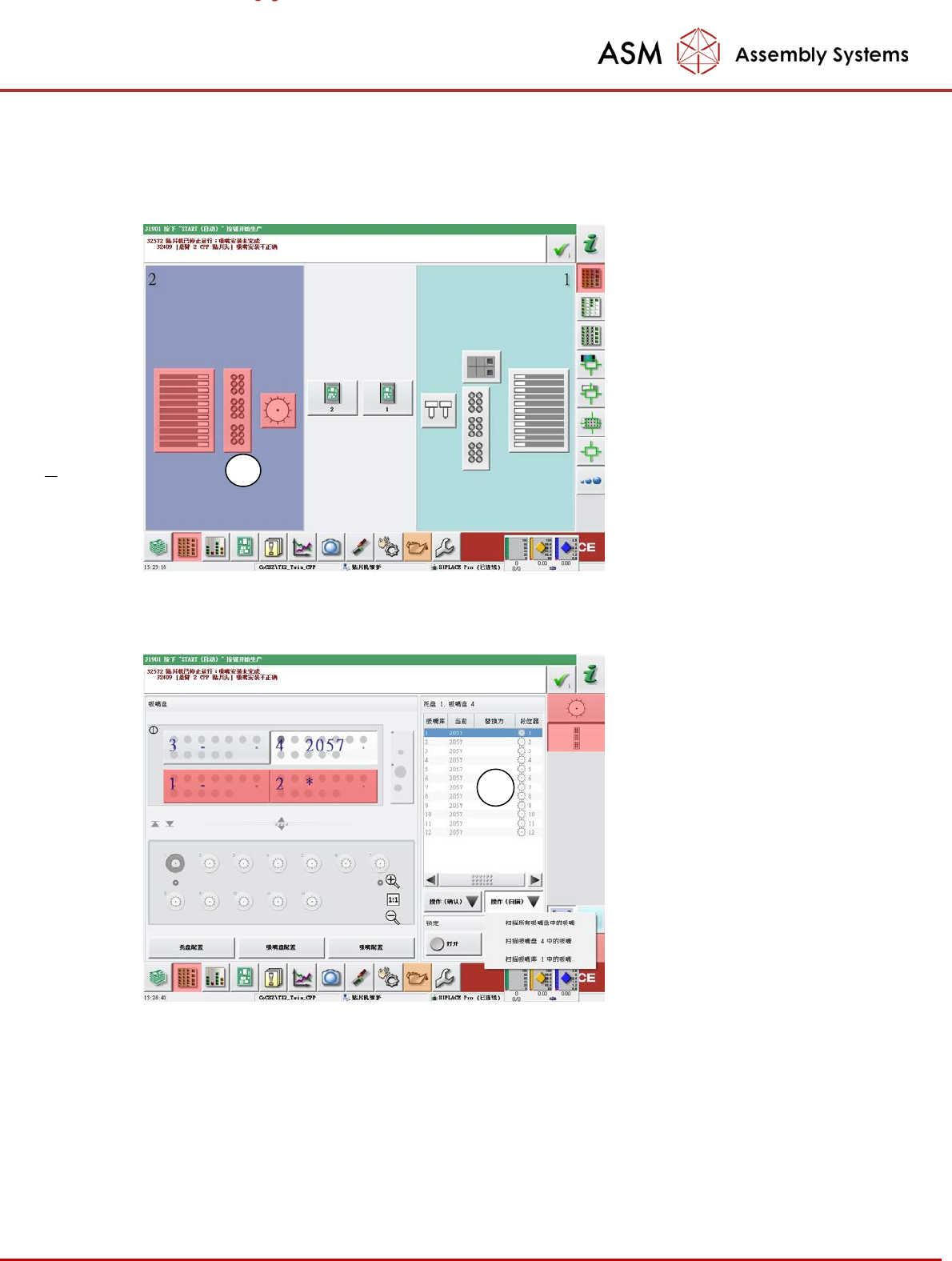

单击悬臂 1 上的吸嘴交换器
(1) 以检查和更换吸嘴
①显示吸嘴盘数4, 和现有的吸嘴
类型 (2057) 。 如果标为红色，
表示需要用户采取操作。
- 34 -
吸嘴盘数量值和现有吸嘴类型都获得了更正（不标记为红色）。对其他悬臂重复执行这些步
骤。使用切换按钮 直接更改到下一个悬臂。

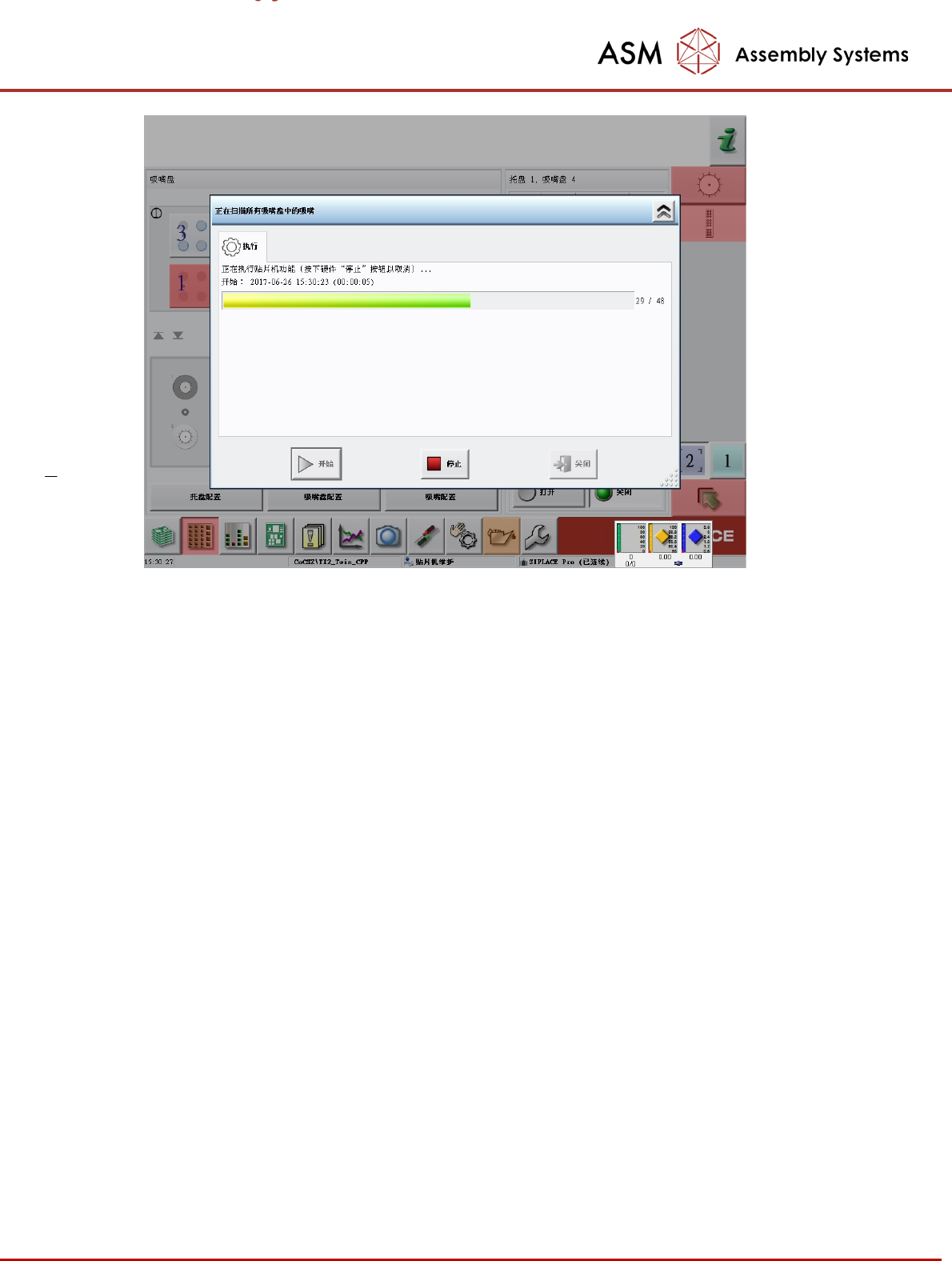

吸嘴交换器上的吸嘴可以使用自动扫描功能来识别，通过 PCB 相机对 Magazine 上的吸嘴
照相，每种吸嘴都有不同的图像 ID，这样机器就可以知道吸嘴交换器上都装了什么型号的
吸嘴了。（注意：不是所有吸嘴都有图像 ID）

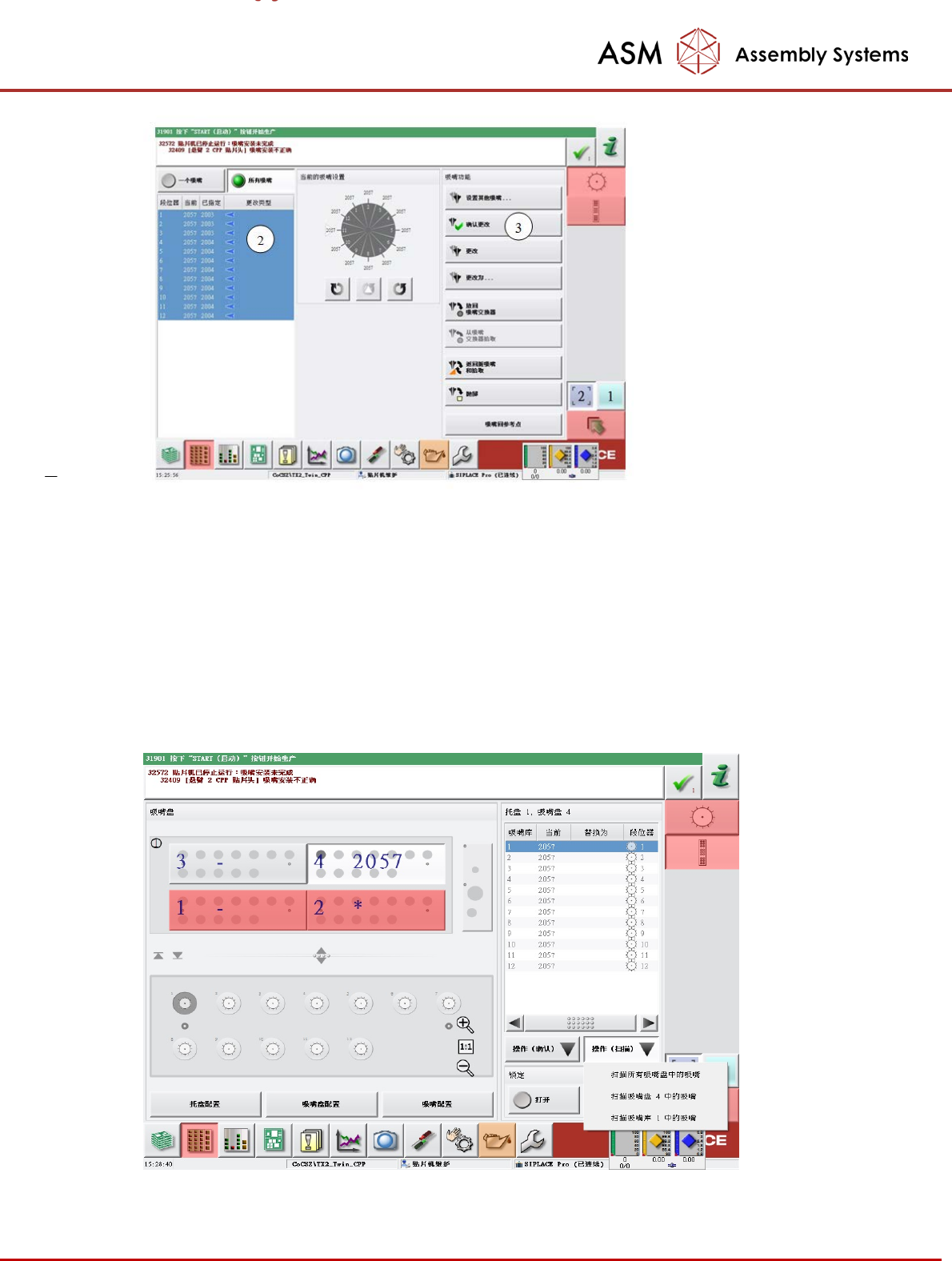

②列出了当前的吸嘴类型和需
要的吸嘴类型。更换悬臂 2上
的吸嘴盘，然后单击“更改”
③
