第三节 X系列供料器
SIPLACE X- 系列贴片机上主要使用 SIPLACE X 供料器与SIPLACE X- 系列转换料车。
SIPLACE X 供料器使用非接触的方式，供料器模块的电源是无触点的，它使用一个电能量
，而信号则通过供料器模块上的两个光电子通道（光纤）与“供料器模块控制单元 FCU）
” 进行通信，它们合在一起组成EDIF组件，用于传送能源和数据，FCU则通过 CAN 总线与
贴片机的控制单元相连。
SIPLACE X 供料器的主要特点包括：拾取位置高度精确，可在线编程，可通过 LCD 显示
屏显示状态，而且在贴片期间更换供料器模块的操作十分轻松。
1. 认识 Feeder
SIPLACE X- 系列贴片机的料带宽度范围是 4 mm 到 88 mm，料带的材料是纸带或气泡带，
对应的供料器模块种类也由多种规格，详见下表所示：
料带供料器模块
供料器模块
宽度
转换料车需要的站
位数
4 mm 10.8 1
2x8 mm X
22.6 2
8 mm X
10.8 1
12 mm X 智能
22.6 2
16 mm X 智能
22.6 2
24 mm X
34.4 3
32 mm X
46.2 4
44 mm X
58.0 5
56 mm X
69.8 6
72 mm X
81.6 7
88 mm X
105.2 9

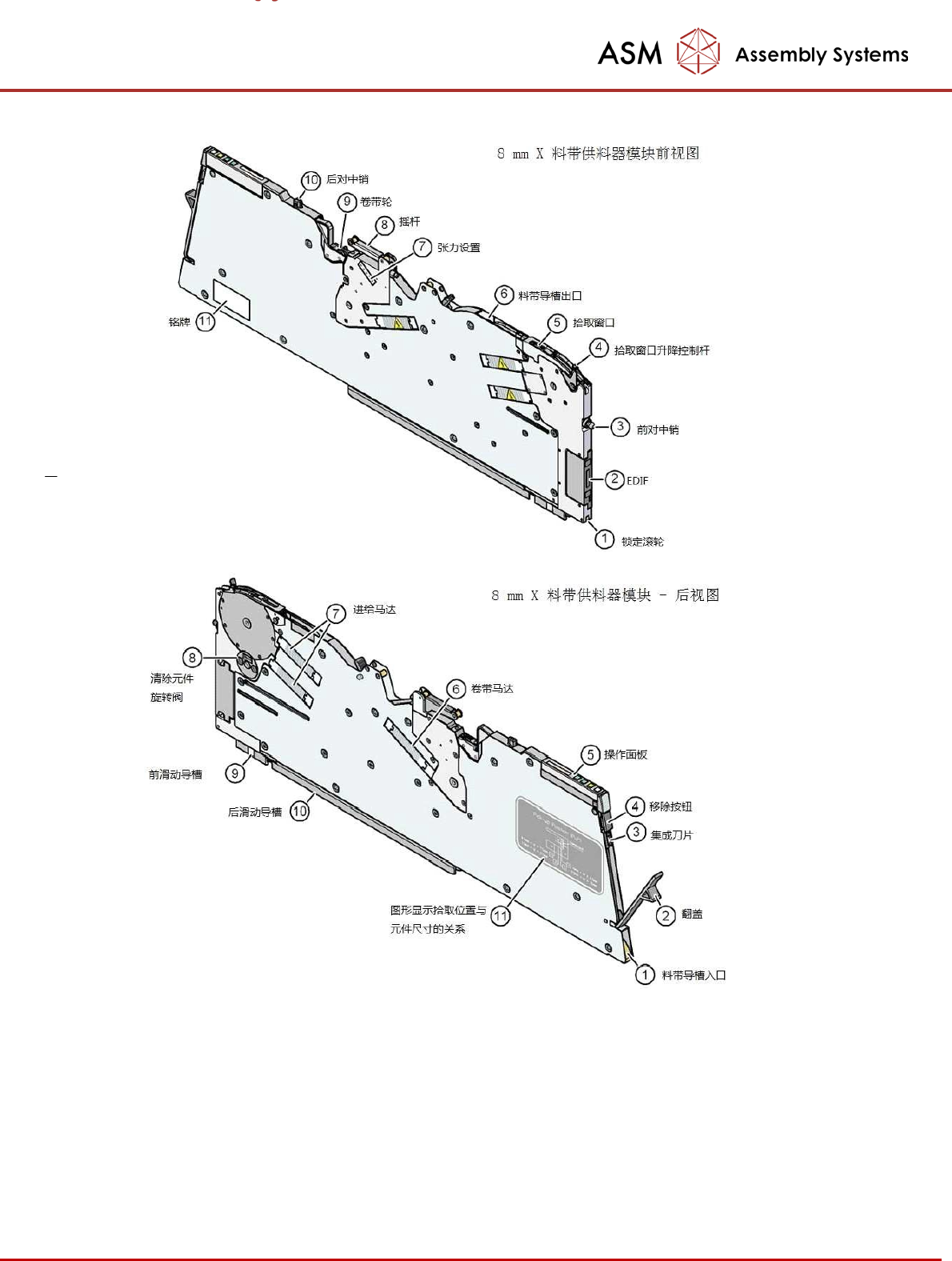

SIPLACE X 系列贴片机料带供料器模块的结构示意图如下（以 8 mm 的 X 料带供料器模块为
例）：
- 39 -
- 40 -
2 使用Feeder
（1）垫片的使用
注意：当0402 或更小的元件使用纸质料带包装时，我们需要将一个专用垫片放置在供料器
取料位的下方. 还有一种情况, 纸质料带且使用了非接触取料方式, 无论元件尺寸大小都
要用垫片。
（2）装料
