- 48 - 不使用金属铜片的接料方式的基 本方法如下： 拼接宽料带 ： 1 ． 用旧料带的尾端压住约 1/2 个铜片 , 按图中箭头方向旋 转锁紧装置 2 ． 先拼接料带的一边 。 注意 这 里用了一种宽胶带 3 ． 再用铜片和接料钳连接料 带的另一边 拼接料带 ： 5 ． 把胶带保护层撕掉一半 . 切 勿触摸胶带有粘性的那一 面 6 ． 将胶带如图示小心的贴在 料带的上表面并按紧 7 ． 撕掉胶带保护层的另一半 并压紧 8 ． 将接…
- 47 -
拼接料带：
1． 将铜片放在接料钳的定位
销上，有突起的一面向上
2． 用旧料带的尾端压住约 1/2
个铜片, 按图中箭头方向旋
转锁紧装
3． 用新料带的起始端压住铜
片的剩余 1/2, 并锁紧. 让
新料带前端预留出的薄膜
覆盖在旧料带上
4． 将接料钳压紧，直到最后
一个自锁位

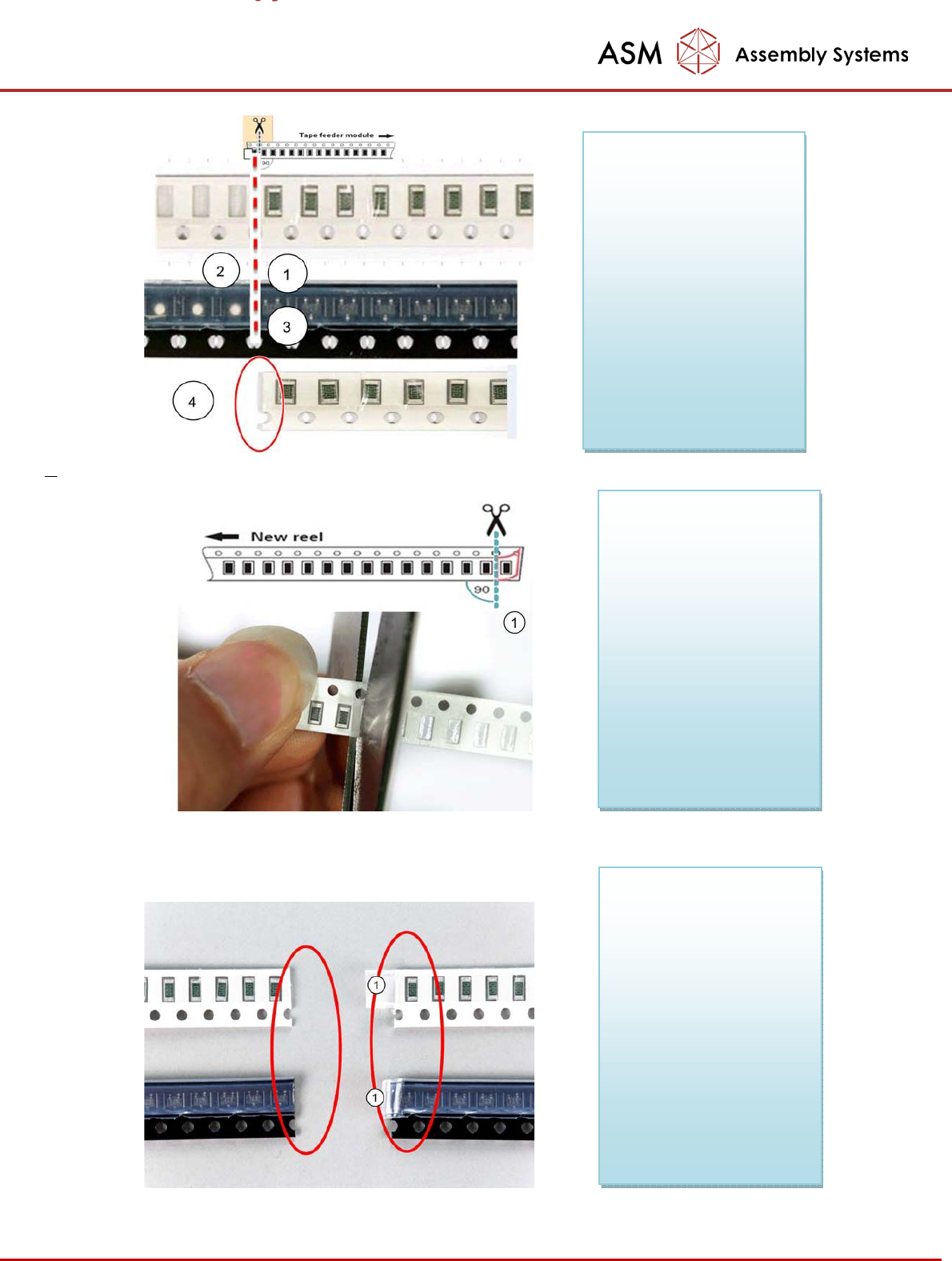

准备新料带的起始端：
1． 将料带表面的薄膜撕开约
一个料位的宽度
2． 从两个相邻元件位的中心
点（图中恰为小圆孔的中
心）剪断料带。请确保料
带 上所有的元件孔里都有
料 并特别注意第一颗料是
否 正常
注意：切勿将料带直接剪断，
料带表面的薄膜一定要多留出
一小截（如图所示）
- 48 -

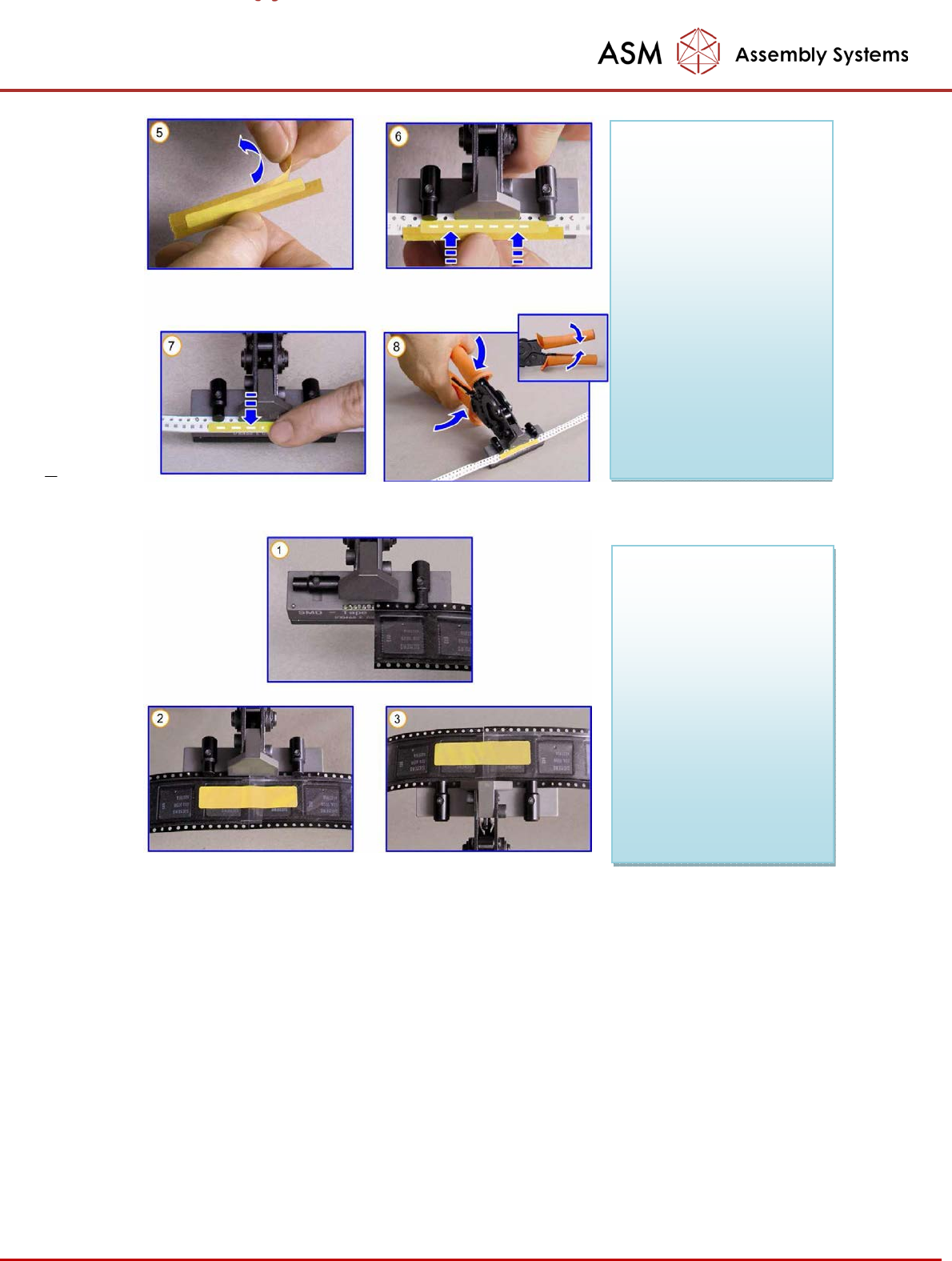

不使用金属铜片的接料方式的基本方法如下：
拼接宽料带：
1． 用旧料带的尾端压住约 1/2
个铜片, 按图中箭头方向旋
转锁紧装置
2． 先拼接料带的一边。 注意
这 里用了一种宽胶带
3． 再用铜片和接料钳连接料
带的另一边
拼接料带：
5． 把胶带保护层撕掉一半. 切
勿触摸胶带有粘性的那一
面
6． 将胶带如图示小心的贴在
料带的上表面并按紧 7
．
撕掉胶带保护层的另一半
并压紧
8． 将接料钳用力压到底，松
手后接料钳自动松开，接
料完成
- 49 -

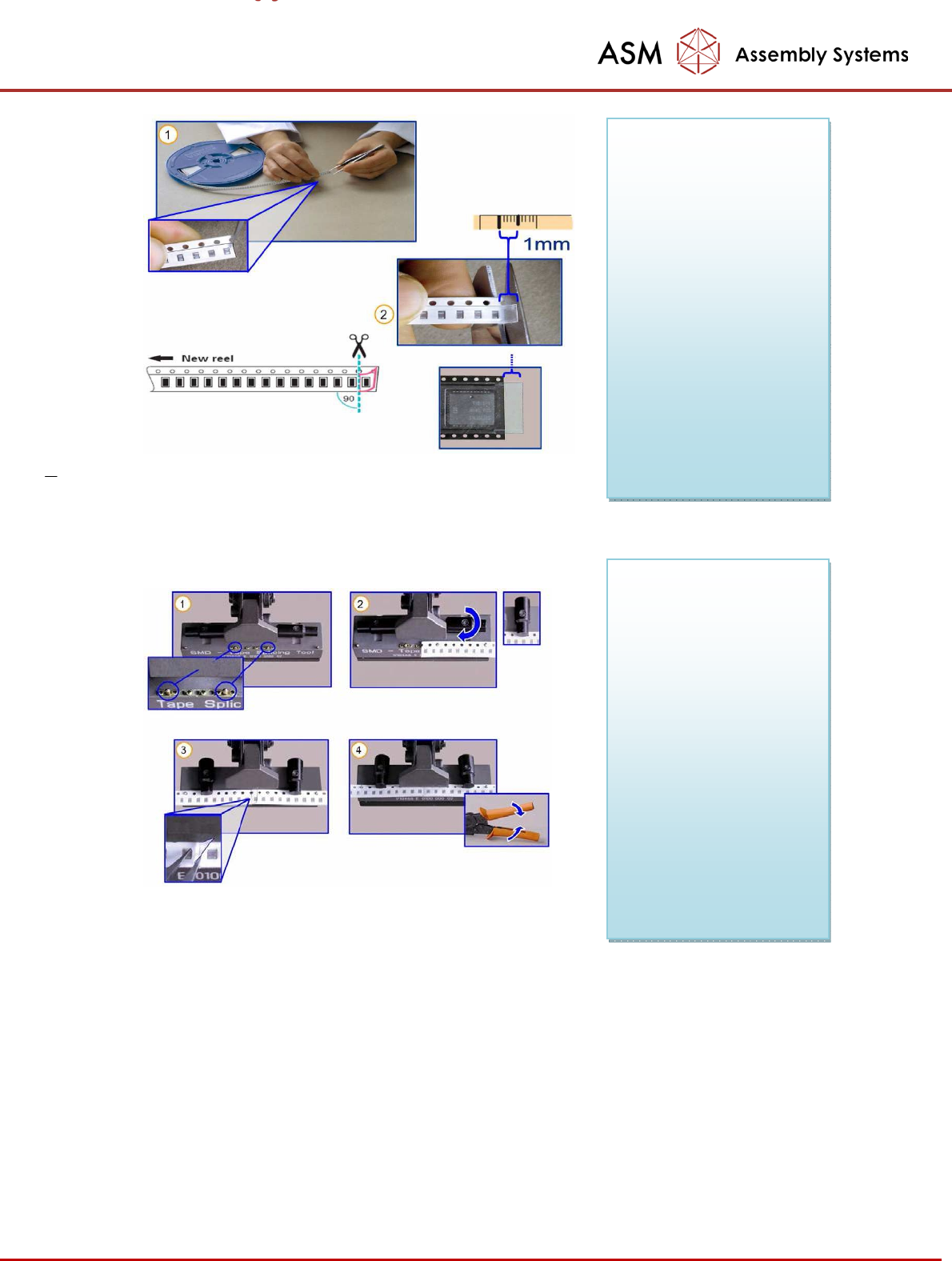

第
3 步：接合两个料带
▪
把新料带和旧料带的末端放到一
起。确保盖膜重叠部分已正确就位
（
1）
第
2 步：准备新的料带4 mm 元件
料带
▪
准备新料带的方式是，在空料槽
和第一个元件之间剪断料带，并留
出大约
1mm 盖膜用于与旧料带衔
接
第
1 步：准备旧料带
1. 旧卷盘上的最后一个元件
2.旧卷盘上的第一个空料槽
3.在正中间剪断料带
4. 确保剪切边缘干净和笔，
而且没有留下任何空的料
槽
