第一章 操作安全
第一节 贴片机安全

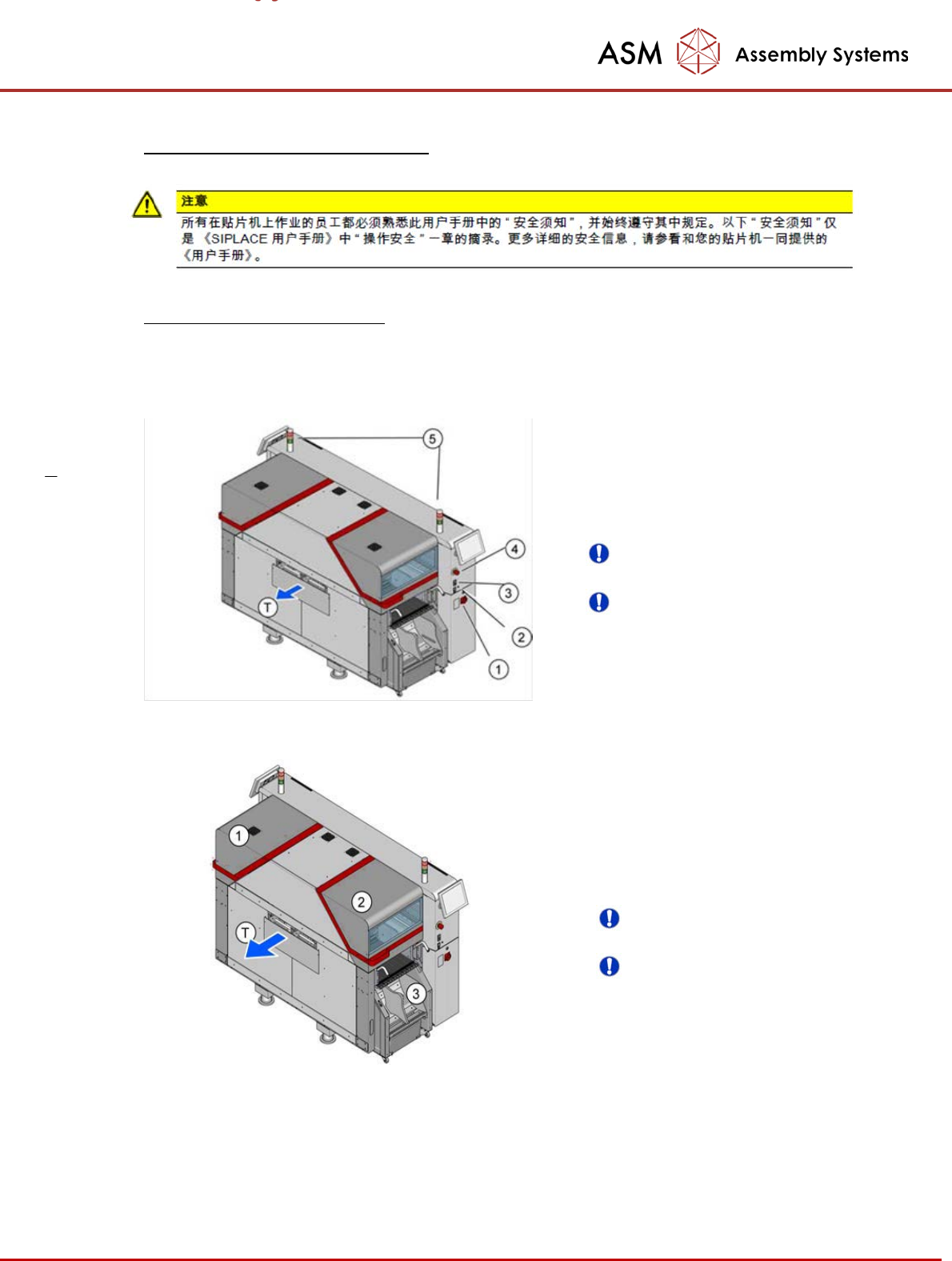

a. TX 系列按钮和开关
b. TX 系列Location以及料台
①
主电源开关
② 装入和卸出料车的按钮
③ 启动/暂停按钮
④ EMERGENCY STOP （急停）按钮
⑤ 指示灯
若非紧急情况，切勿使用“Emergency Stop
（急停）” 按钮停止贴片机！
正常停机仅可使用“Stop（停止）”按钮
（黑色）！
①
Location 1
②
Location 2
③
Location 2的料台
T PCB 的传送方向
切勿在贴片机运行期间打开保护盖
正常停机仅可使用“Stop （停止）”按
钮（黑色）！
- 4 -

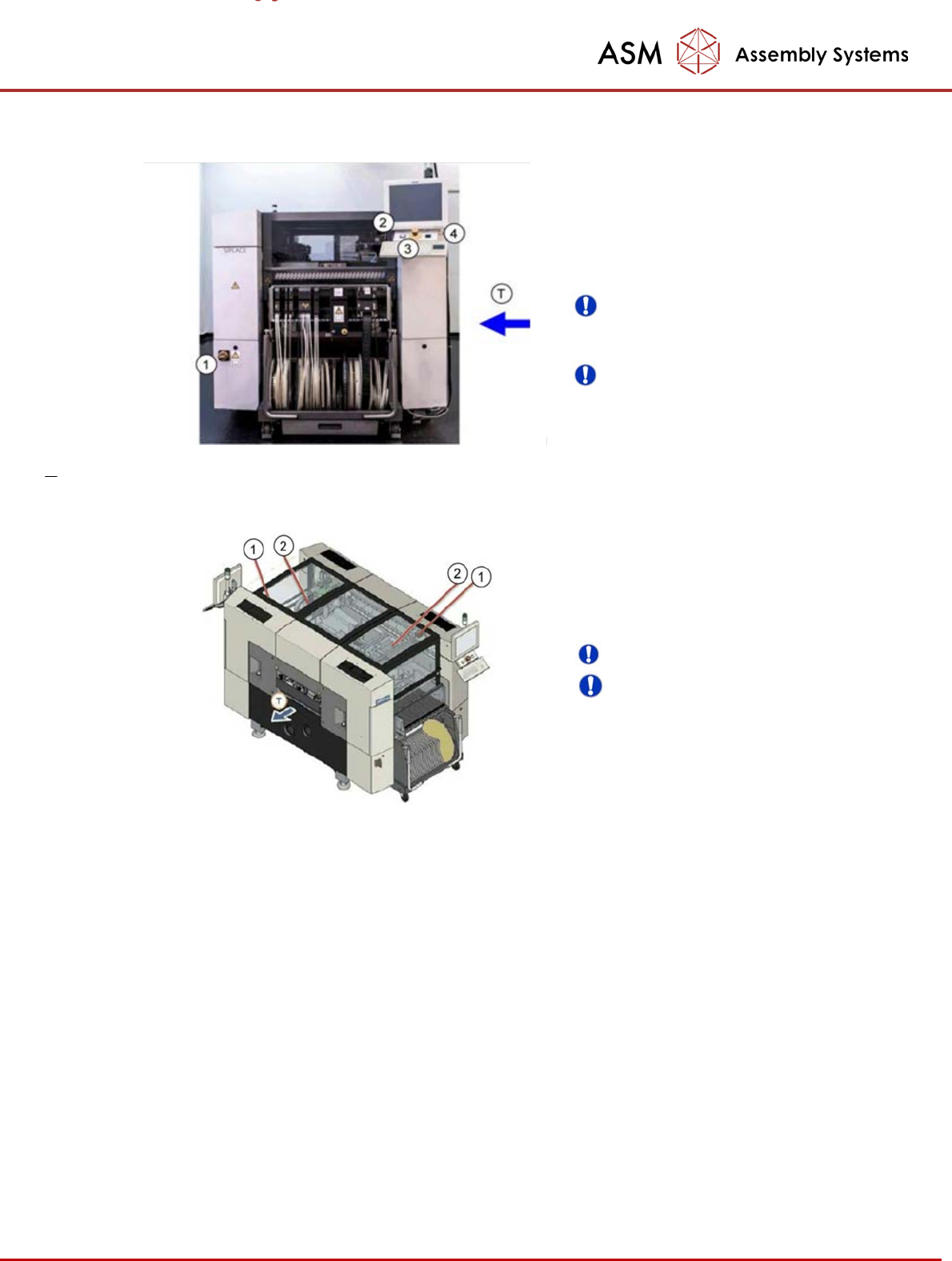

c. SX 系列按钮和开关
d. SX 系列保护盖和联锁
①
主电源开关
② Start （启动）按钮（白色）
③ EMERGENCY STOP （急停）按钮
④ Stop（停止）按钮（黑色）
T PCB 的传送方向
若非紧急情况，切勿使用“Emergency
Stop（急停）” 按钮停止 贴片机！
正常停机仅可使用“Stop （停
止）” 按钮（黑色）！
①
相应位置上的保护盖开关
② 保护盖
T PCB 的传送方向
切勿在贴片机运行期间打开保护盖。
在打开保护盖前请按“Stop （停
止）”按钮（黑色），并等待贴片机停止
运行
- 5 -

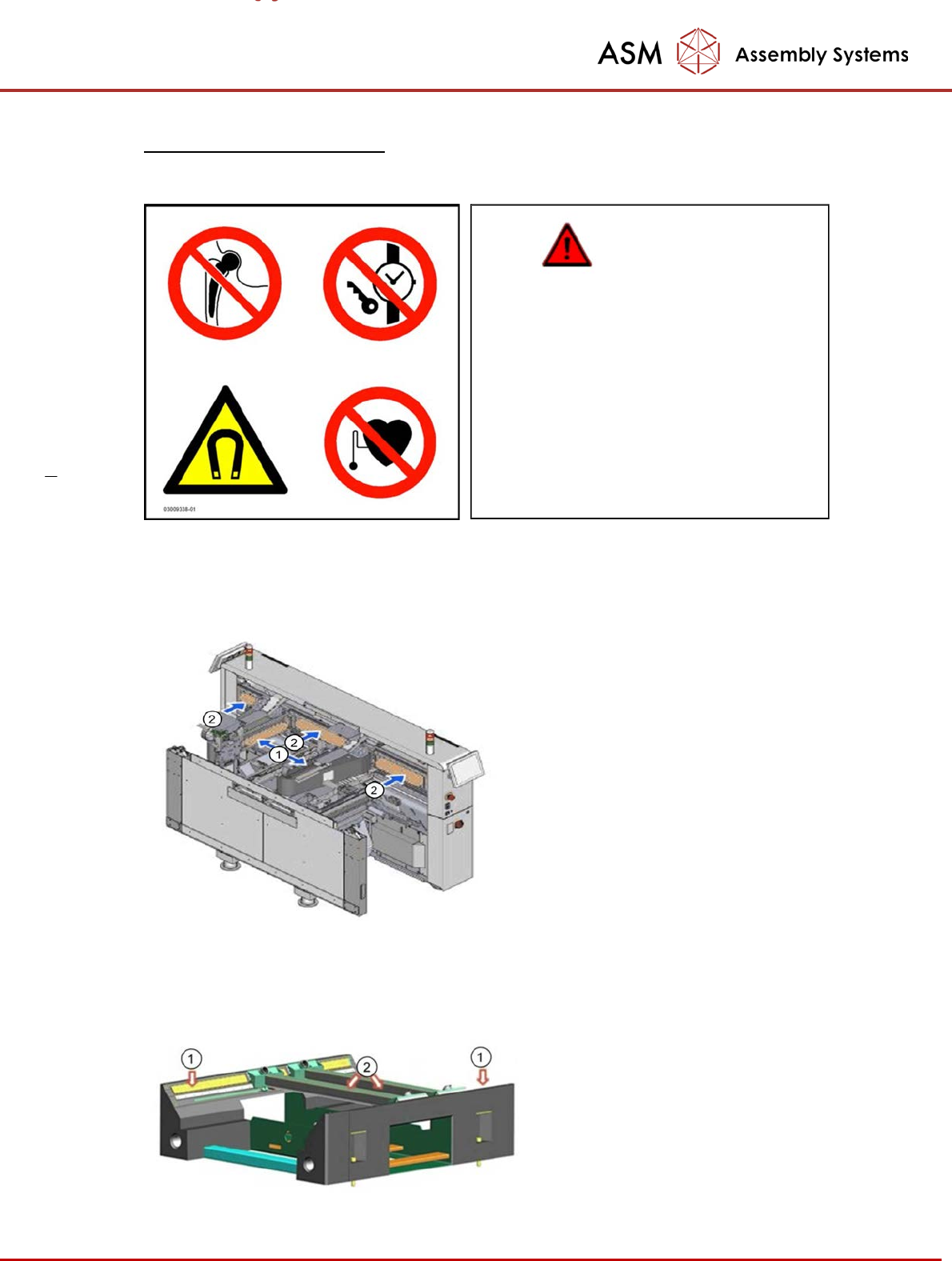

第二节 操作者安全
a. 设备上的永磁体
b. 永磁体的位置
● 对于体内植入有源医疗器件（如起 博器、胰岛
泵、除颤器）的人士有造成死亡 的危险。
● 对于体内植入无源金属器件（如固定用的金 属
板、螺钉）的人士有造成挤压的危险。
● 保护盖打开时，切勿将手伸入贴片机内部或朝
着它的方向屈身。
切勿携带任何金属物体进入此区域。
TX 的永磁体
① X 轴线性马达的永磁体
② Y 轴线性马达的永磁体
SX 的永磁体
① Y 轴线性马达的永磁体
② X 轴线性马达的永磁体
