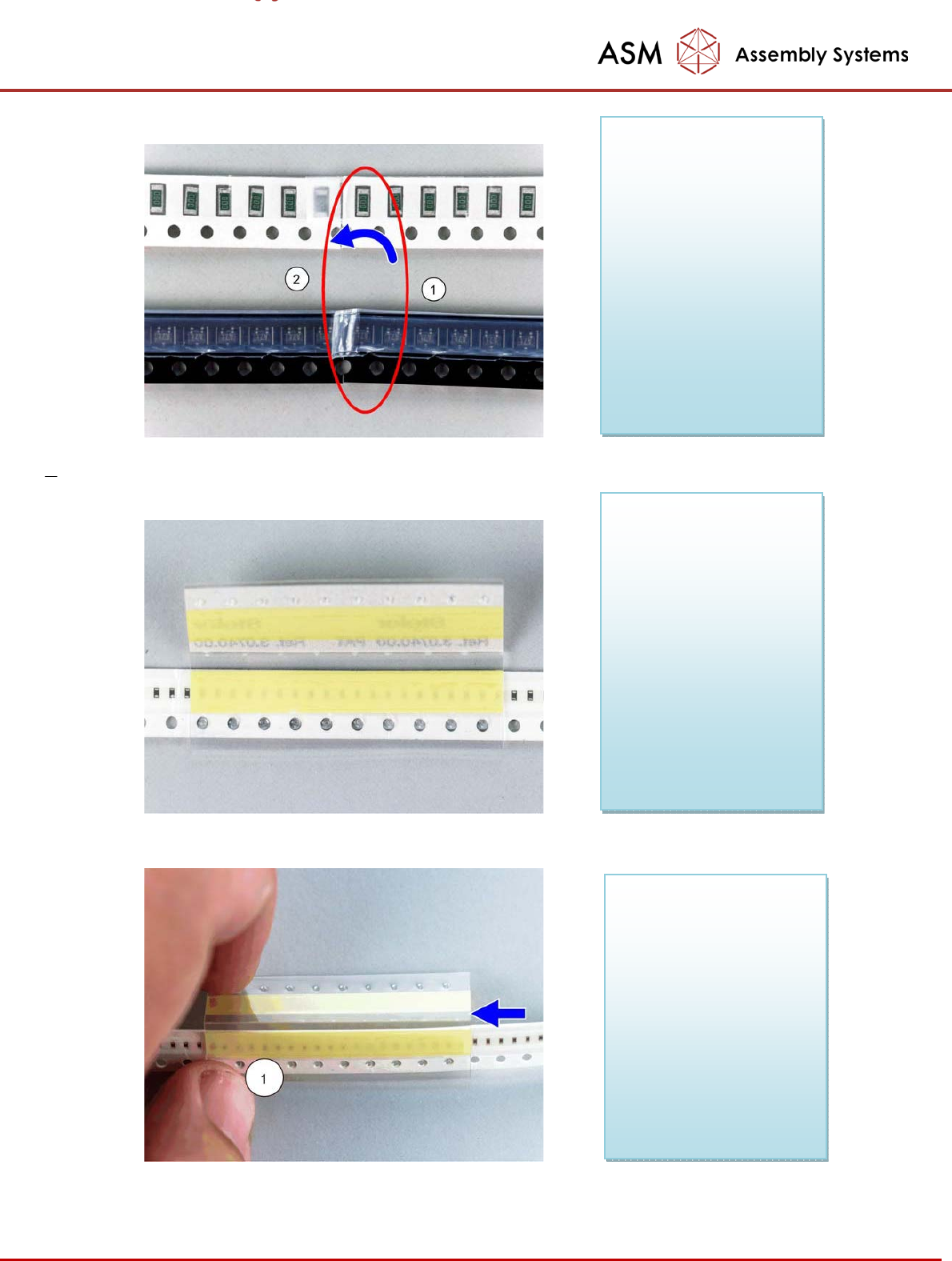

6 步：使用粘胶带
▪
将粘胶带折回到元件料带背面
（
1）上然后将其固定住。
第
5 步：使用粘胶带
1. 使用拼接带将新旧两个卷盘拼
接在一起。
2. 将接合处放置在粘胶带的正中
间，以达到更牢固的粘合力度使粘
胶带上的孔洞与元件料带上的孔洞
对齐
。
第
4 步：接合两个料带
▪
确保接合处已牢固
。不牢固的接
合处可能导致贴片机出
现拾取错误
(1)
新料带
(2)
旧料带
- 51 -
第四节 示教基准点
示教元件形状、取料位置及 PCB 基准点都需要使用图像处理系统，目前 SIPLACE 机器主要使
用 Siplace Vision 图像处理系统。这是一套全新的数字图象处理系统，它使用数字相机，
可以快速、 准确处理元件、PCB 基准点、机器的校正等工作，它具有以下突出的特点：
1. 成像速度快
2. 高可靠性、高像素
3. 快速的数据传送
4. 直观、友好的处理界面
5. 灵活、智能的处理手段

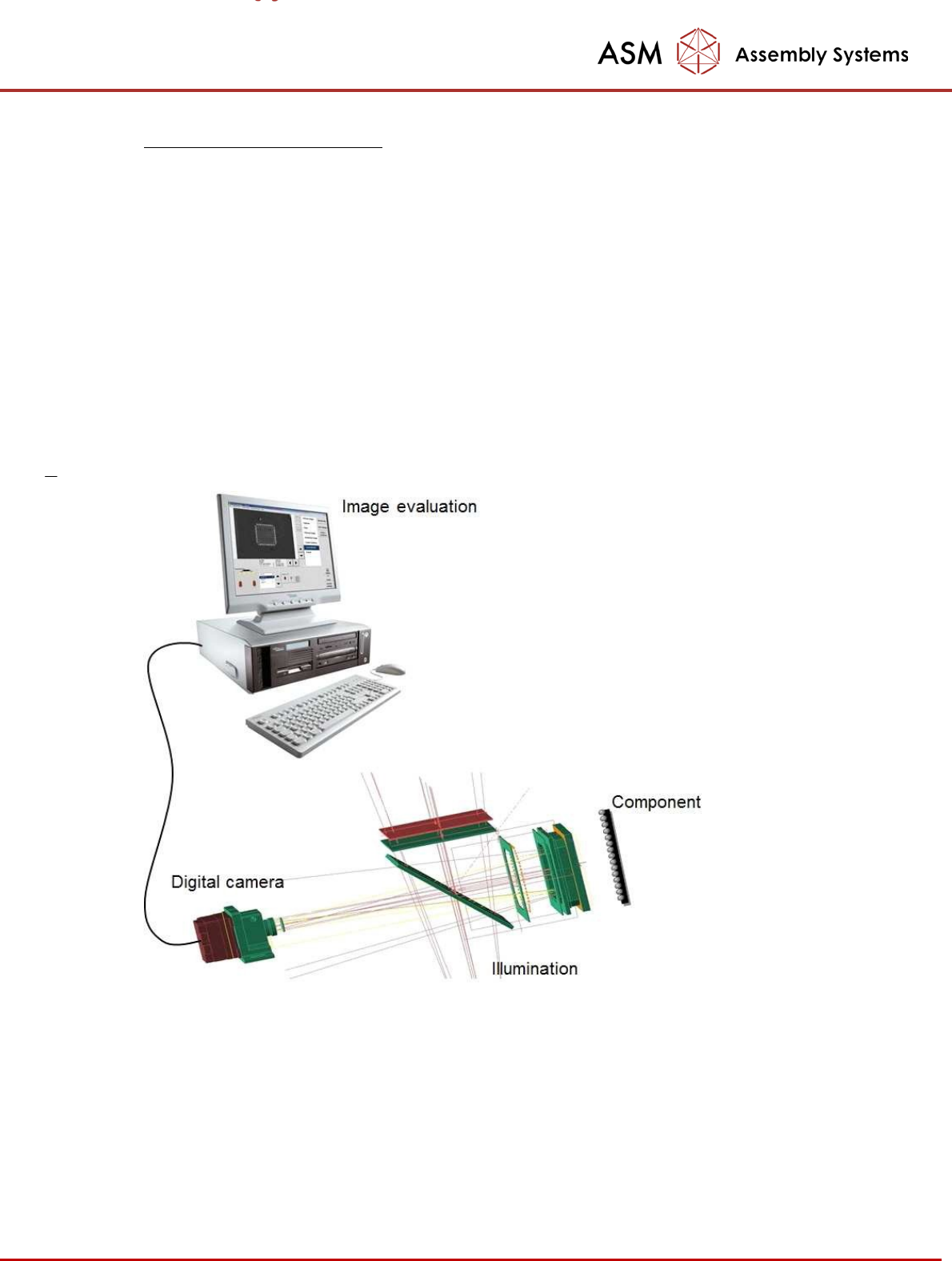

它的工作原理如下图所示：
一般新的作业程序中 PCB 的基准点的描述都不完整，必须示教之后才可以使用，所以生
产 之前我们需要先将作业程序中使用的基准点进行示教。机器接受作业程序后状态区
域中会显示 了对应的错误消息如下图（1）所示：
- 52 -

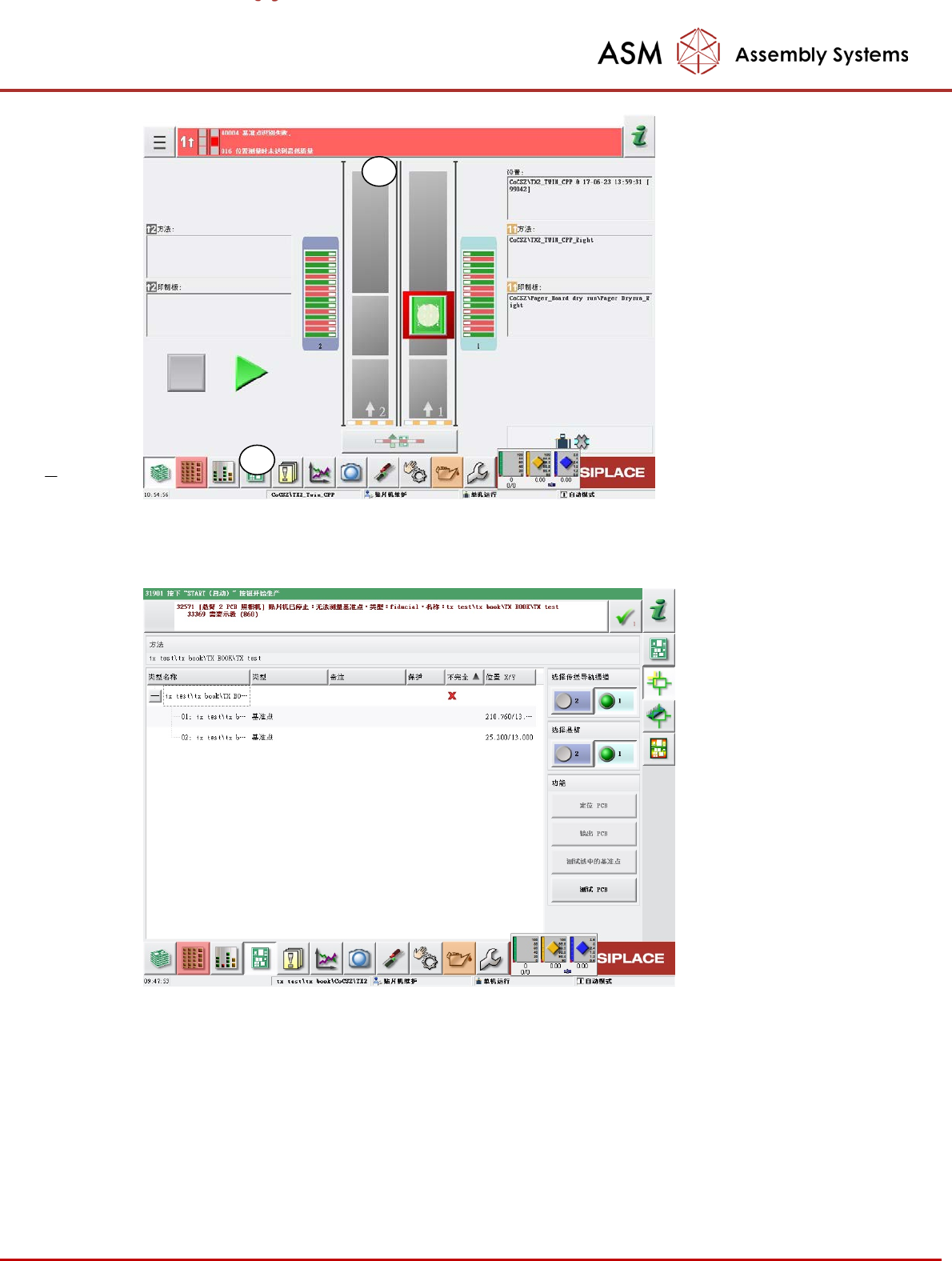

在几何形状界面中选择基准点向导功能，根据向导的指示一步步完成示教步骤，最后保存
示教结果。
2
1
单击 PCB 按钮 (2)， 该按
钮标为红色，是因为需
要用户采取一定的操作
。选择 PCB 界面下的示
教基准点功能，然后选
择要示教的具体的基准
点（1），打开示教界面
（2）。
