- 54 - 向导完成后，显示测 量的结果如下图所示，你可 以选择“捕获新映像”对基准点作 多次测量 ，观察测量结果的变 化情况，看测量是否稳定可 靠。也可以选择测量 PCB 上其它位置上的 基准点。
- 53 -

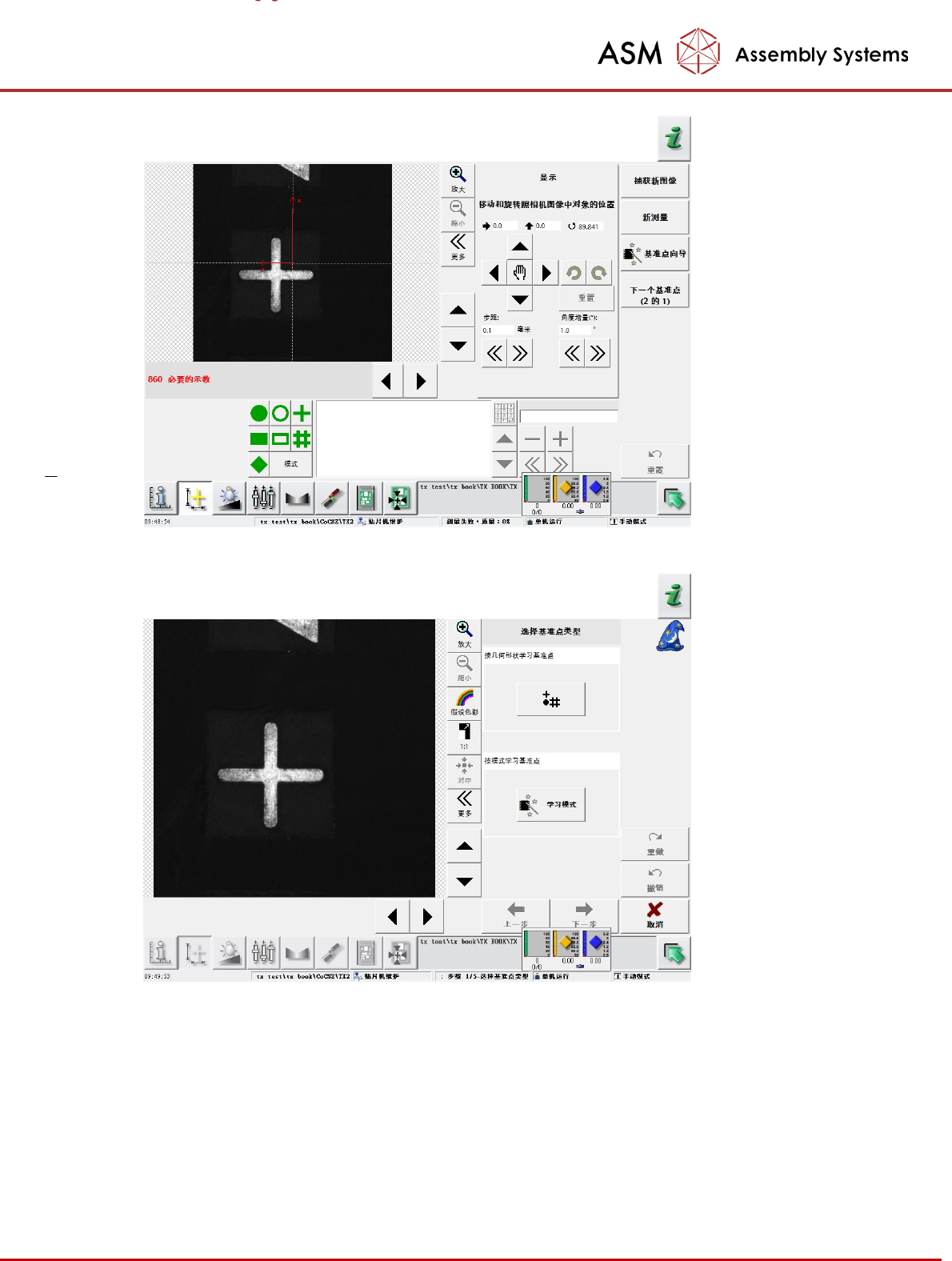

相机自动识别搜索区内的图形，并将该图形用绿色线包围起来。你要确认该图形是否是 PCB
的 基准点，确认无误后选择“继续”键。
使用鼠标画出基准点
矩形搜索区，要将基
准点包含在内。
- 54 -
向导完成后，显示测量的结果如下图所示，你可以选择“捕获新映像”对基准点作多次测量
，观察测量结果的变化情况，看测量是否稳定可靠。也可以选择测量 PCB 上其它位置上的
基准点。
- 55 -
最后退出示教界面时，会提醒你保存测量结果。
