- 55 - 最后退出示教界面时 ，会提醒你保存测量结果。
- 54 -

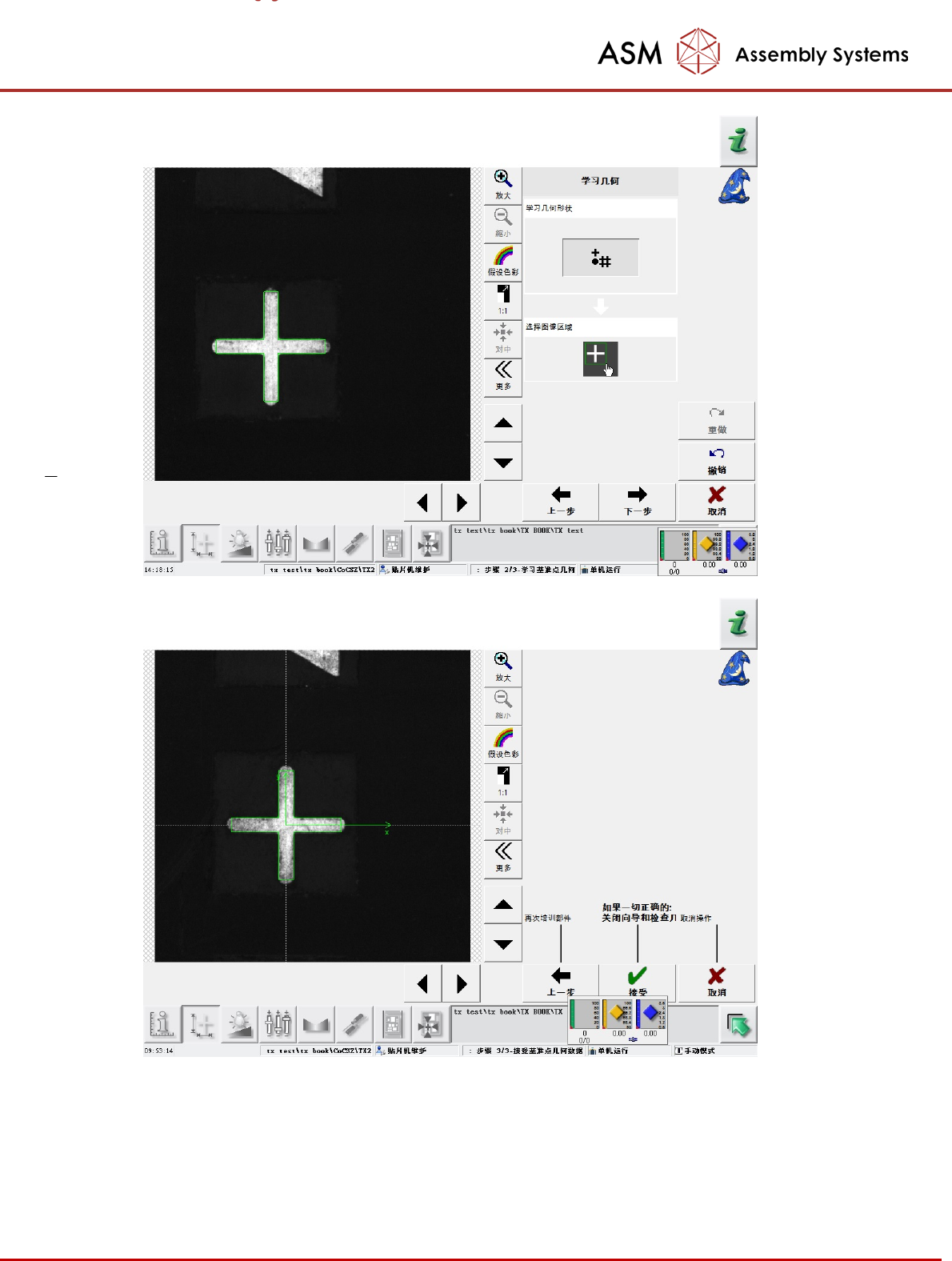

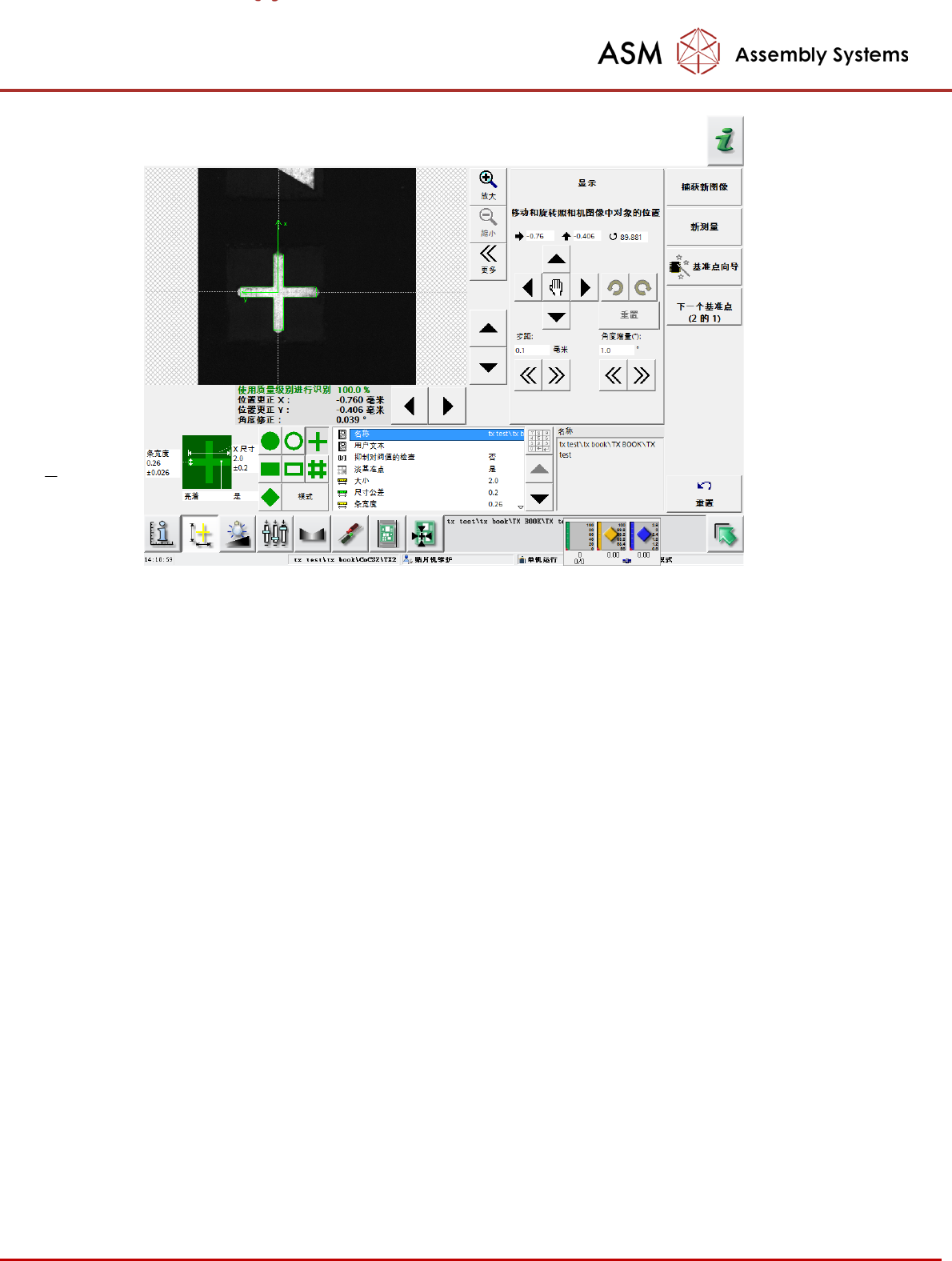

向导完成后，显示测量的结果如下图所示，你可以选择“捕获新映像”对基准点作多次测量
，观察测量结果的变化情况，看测量是否稳定可靠。也可以选择测量 PCB 上其它位置上的
基准点。
- 55 -
最后退出示教界面时，会提醒你保存测量结果。
- 56 -
第五节 示教取料位置
为了保证元件的拾取率，生产前我们需要先示教元件在 Feeder 中的取料位置，尤其是一些
比较特殊的元件。
如果取料过程中同一站位的元件发生了三次取料错误，您需要检查或更改其拾取位置。在
这种情况下，将机器将显示料槽空错误。
单击“供料器、元件和吸嘴”按钮 (2)，在垂直工具栏上，选择“停止续料的供料器” (1)，
选 择料位 (2)，在该料位中出现了料槽错误。选择料位 (3)，在该料位中出现了料槽错误。
单击 “Correct position （更正位置）”按钮 (4) 。
1
2
