- 58 - 改数据及确认界面。单击“ Yes （是）”按钮以保存对拾取位置所作的更改。

- 57 -

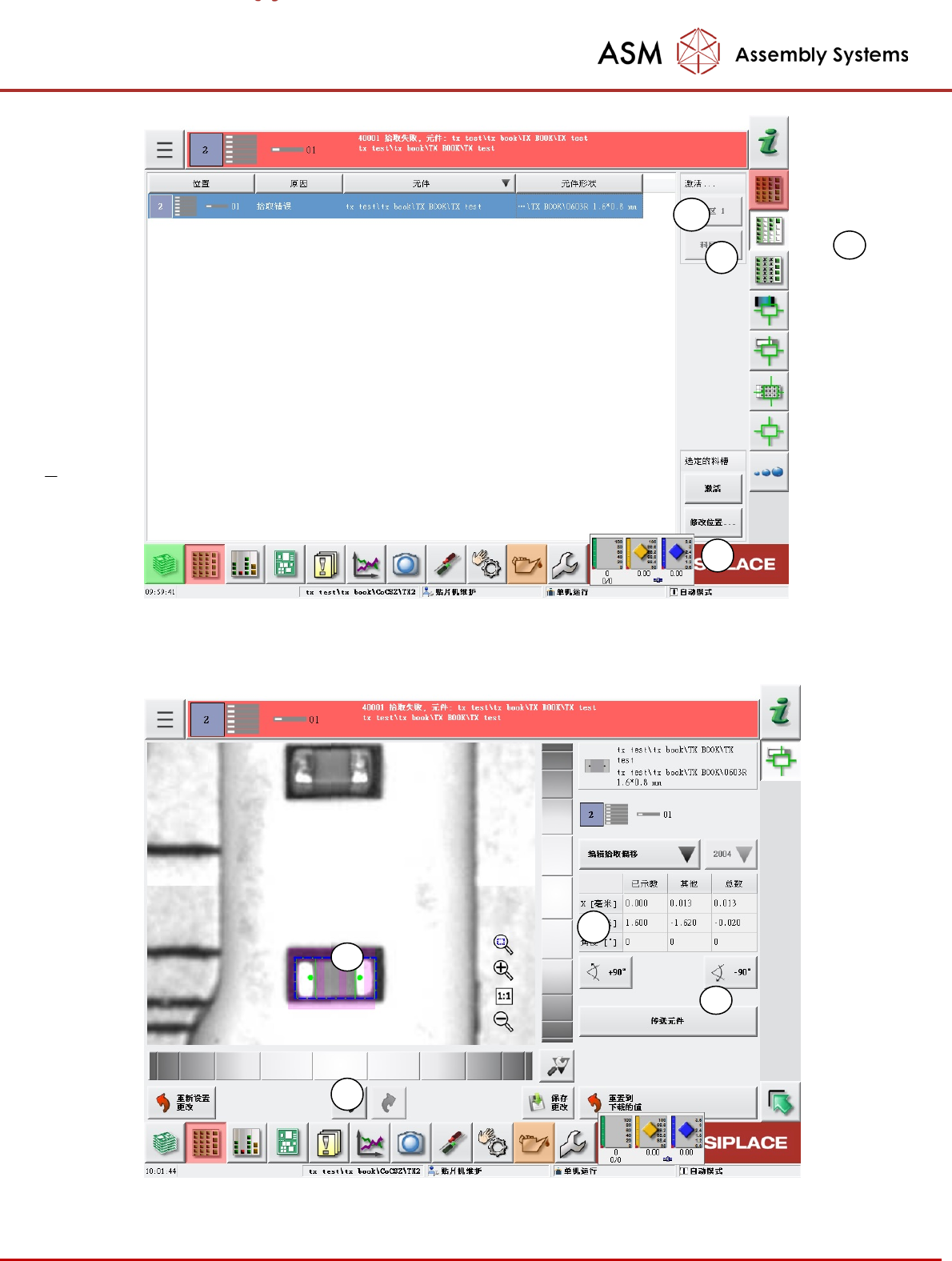

选中步距元件对准框(1)，然后移动对准框于元件对齐，或者使用 (2)和(3)将对准框移动到

元件本体上，就可以修改元件的取料位置。

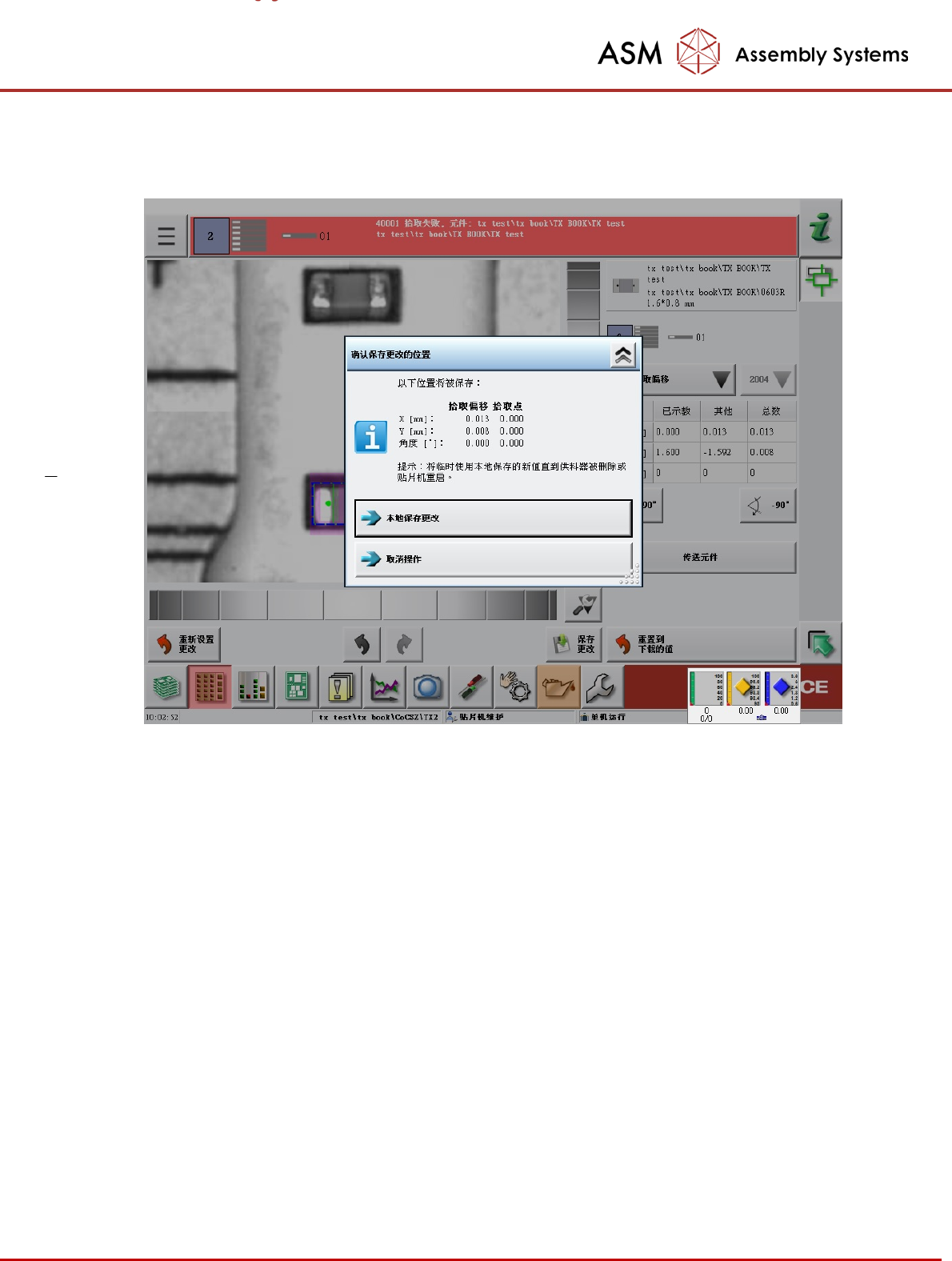

使用按钮 (4) 也可以更改拾取角度。确认一切 OK 后，单击“Save( 保存)”按钮 (3)，显示修

- 58 -

改数据及确认界面。单击“Yes （是）”按钮以保存对拾取位置所作的更改。

- 59 -

第六节示教元件形状

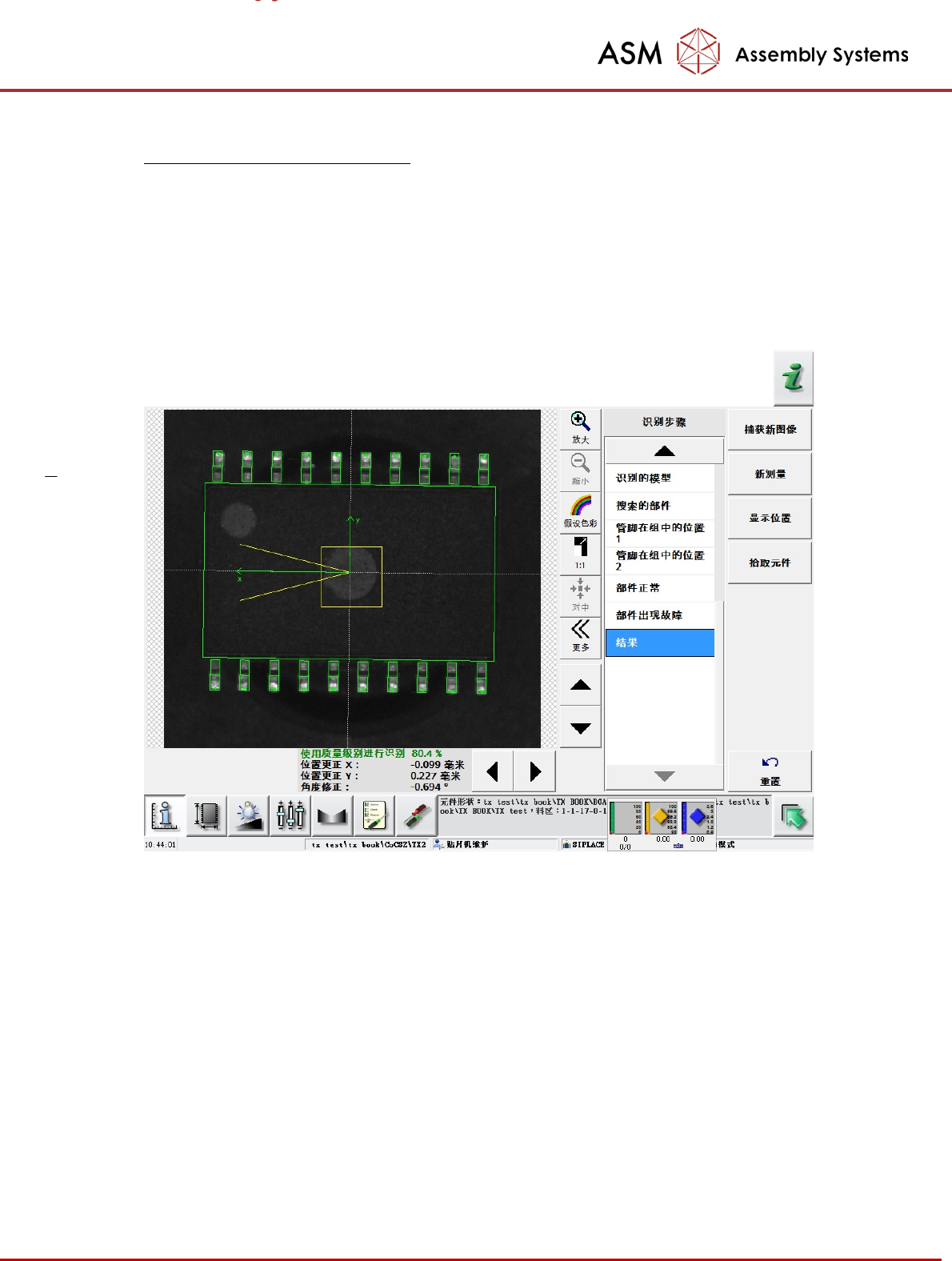

1. 元件光学检测结果的检查为了元件处理的可靠正确，我们可以手动检查元件的光学检测

的结，及时修正错误，避免产品的质量问题发生。我们可以分别从每个站位上取一个元件

，检查元件是否可以通过机器的光学检测。

单击几次“捕获新图像”按钮, 如果 X-/Y-/ 角度值在某些图像捕获期间

未发生变动，且质量也满足要求，则表示该元件形状的识别正确无误。

2. 使用向导工具示教元件形状

从编程系统 SIPLACE Pro 发送的作业程序如果带有不完整元件形状描述的话，可以使用向导

工具来完成自动元件形状的测量，具体步骤如下：

（1）在“形式编辑器” 视图 ①中，单击 “元件形状向导”按钮 ②。
