SIPLACE TX系列高级应用培训手册 - 第64页

- 63 - （ 8 ）单击几次“ Captu re new image （捕获新图像）”按钮 (1) ，如果 X- /Y - / 角度值在某些图像捕获期间未发生变动，且质量也满足要求，则表示该元件形状的识别正确无误 (2) 。（ 9 ）为了正确的识别元件形状，您可能需要在其他视图中更改更多的值（按钮 ( 3) 到 (7) ），这部分内容有专门的课程讲述，这里我们不做说明了。 1 1 2 3 4 6 5 7

- 62 -

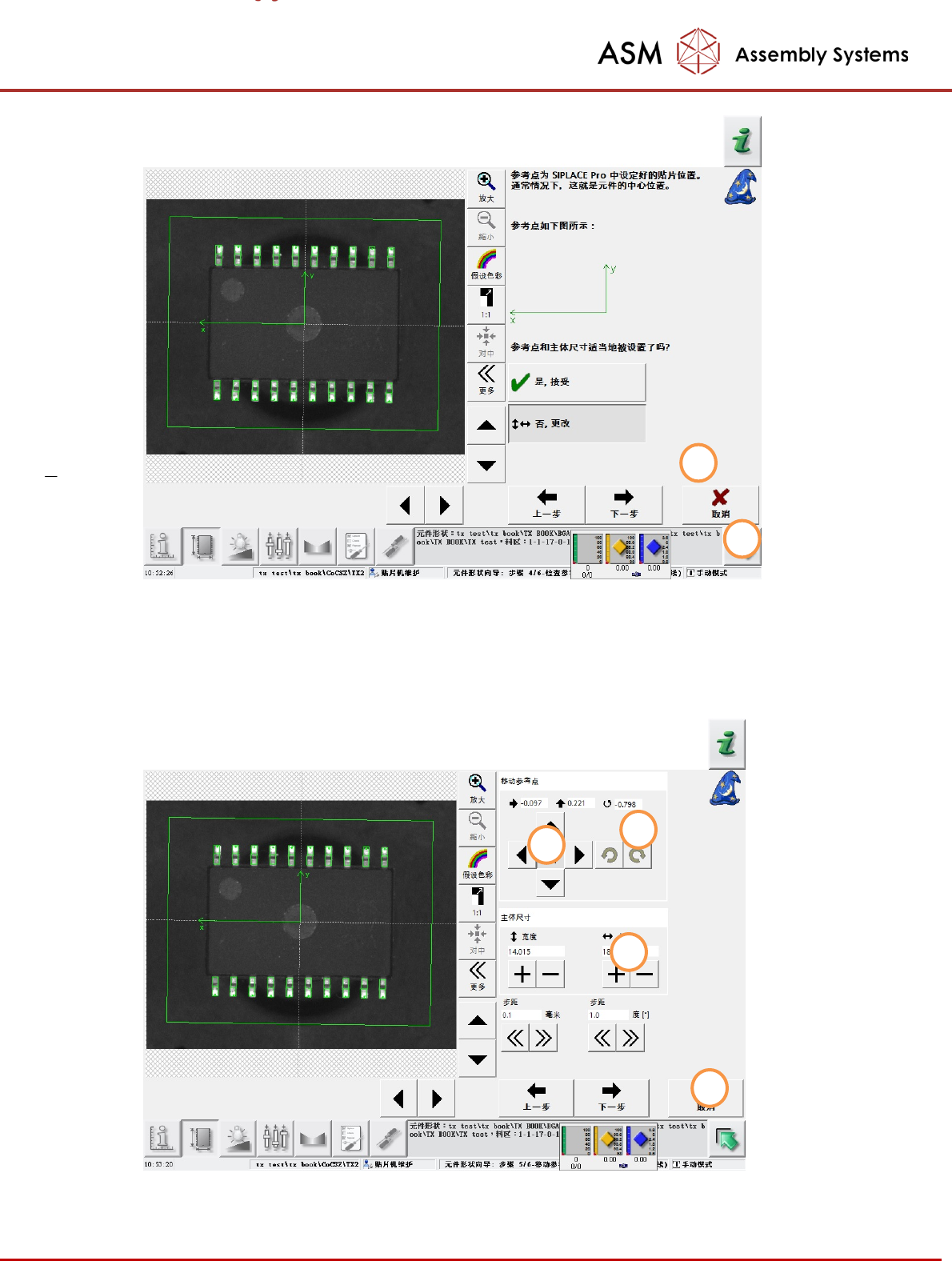

（6）单击“Pseudo colors （伪彩色）” 按钮以获得更好的显示效果 (1)，检查元件的参考

点（确定贴片精确度）是否可以在元件的中心位置精确地识别，如有必要，移动参考点 (2)

，您可以直接输入新的值，也可以使用光标更改旧值。更改主体尺寸 (3)，使鸥翼式销组

位于主体外部（使查看人员更容易判断），您可以直接输入新的值，也可以使用

+/- 按钮更改旧值，单击“Continue （继续）”按钮 (4)。

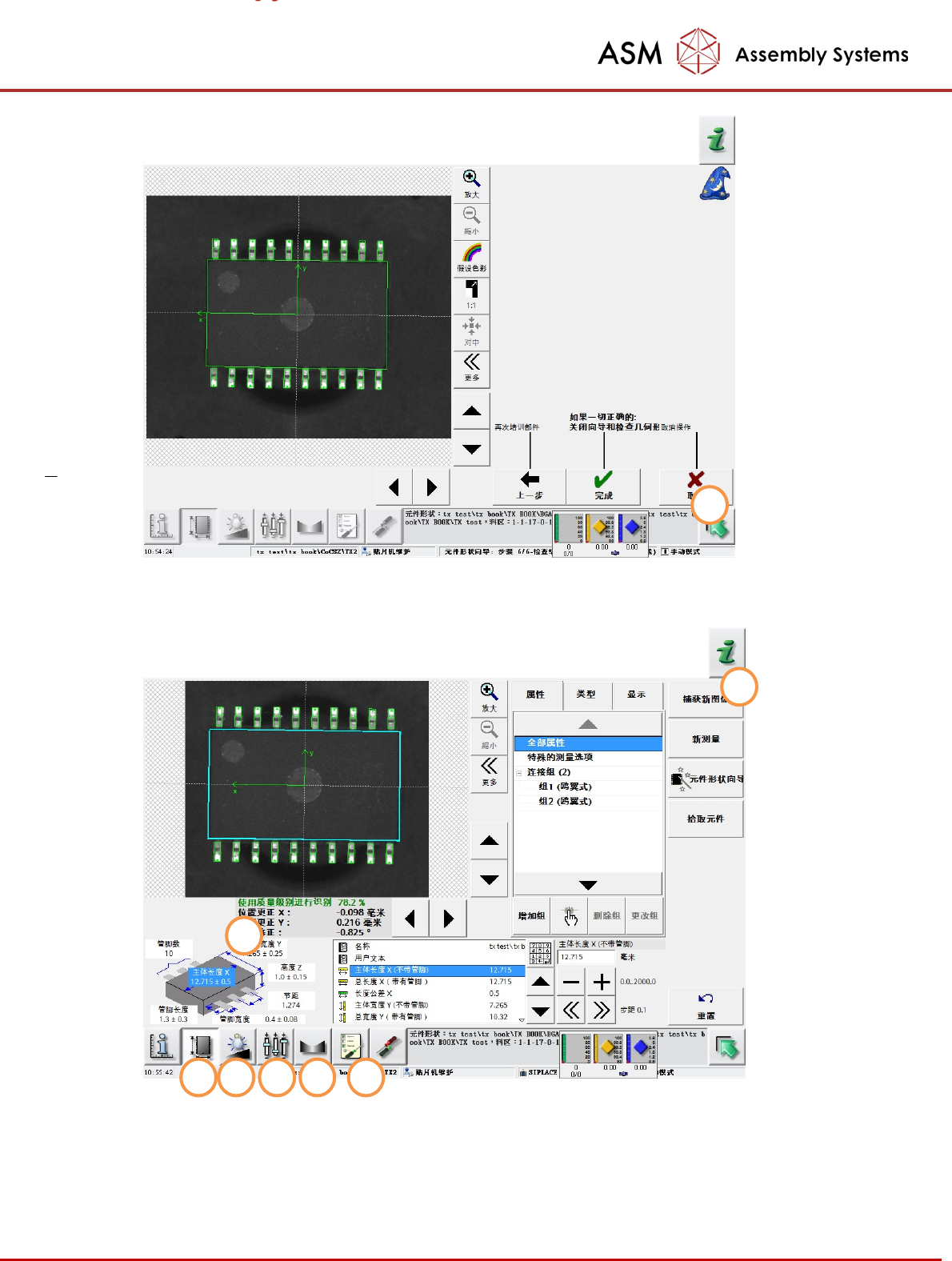

（7）单击“Finish （完成）”按钮 (1)。

- 63 -

（8）单击几次“Capture new image （捕获新图像）”按钮 (1)，如果 X-/Y-/ 角度值在某些

图像捕获期间未发生变动，且质量也满足要求，则表示该元件形状的识别正确无误 (2)。

（9）为了正确的识别元件形状，您可能需要在其他视图中更改更多的值（按钮 (3) 到 (7)

），这部分内容有专门的课程讲述，这里我们不做说明了。

- 64 -

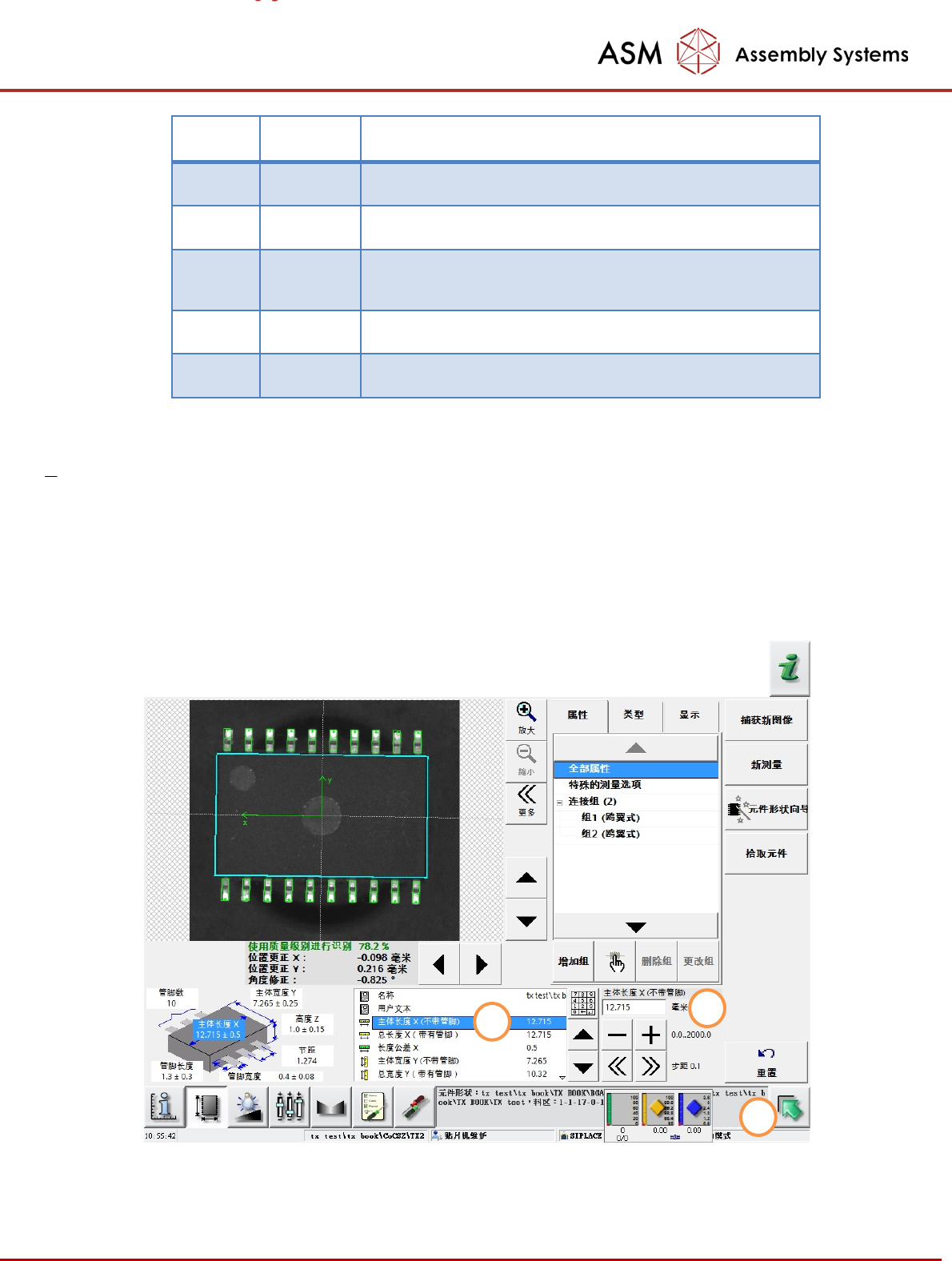

编号

视图

说明

（3）

结果

显示结果。几何形状和公差都会影响贴片精确度。

（4）

照明

用于改善光学识别的元件识别和测量。

（5）

算法

仅当出现具体的异常，且只有在精确地了解各个参数的情

况下，才会发生变动。

（6）

稳定性

分析元件形状的稳定性。

（7）

选项

更改图像标尺单位并保存照相机图像。

3. 手动设定元件形状的一些参数

元件形状的尺寸和公差会影响元件的测量结果及的测量的稳定性和可靠性，所以有时我们

需要检查或修改相关的尺寸，达到最好的测量效果。

选择要在区域 (1) 中更改的元件形状特征/ 公差，例如管脚宽度公差。在右侧更改选中的属

性 (2)。您可以直接输入新的值，也可以使用 +/- 按钮更改旧值。如果元件形状经过了正确

测试，则单击 “上一级”按钮 (3) 以退出该菜单。
