第七节示教贴片位置

如果我们发现试产中有些元件贴片位置不正确，我们可以使用该功能修正这些元件的贴片位置。

步骤如下：

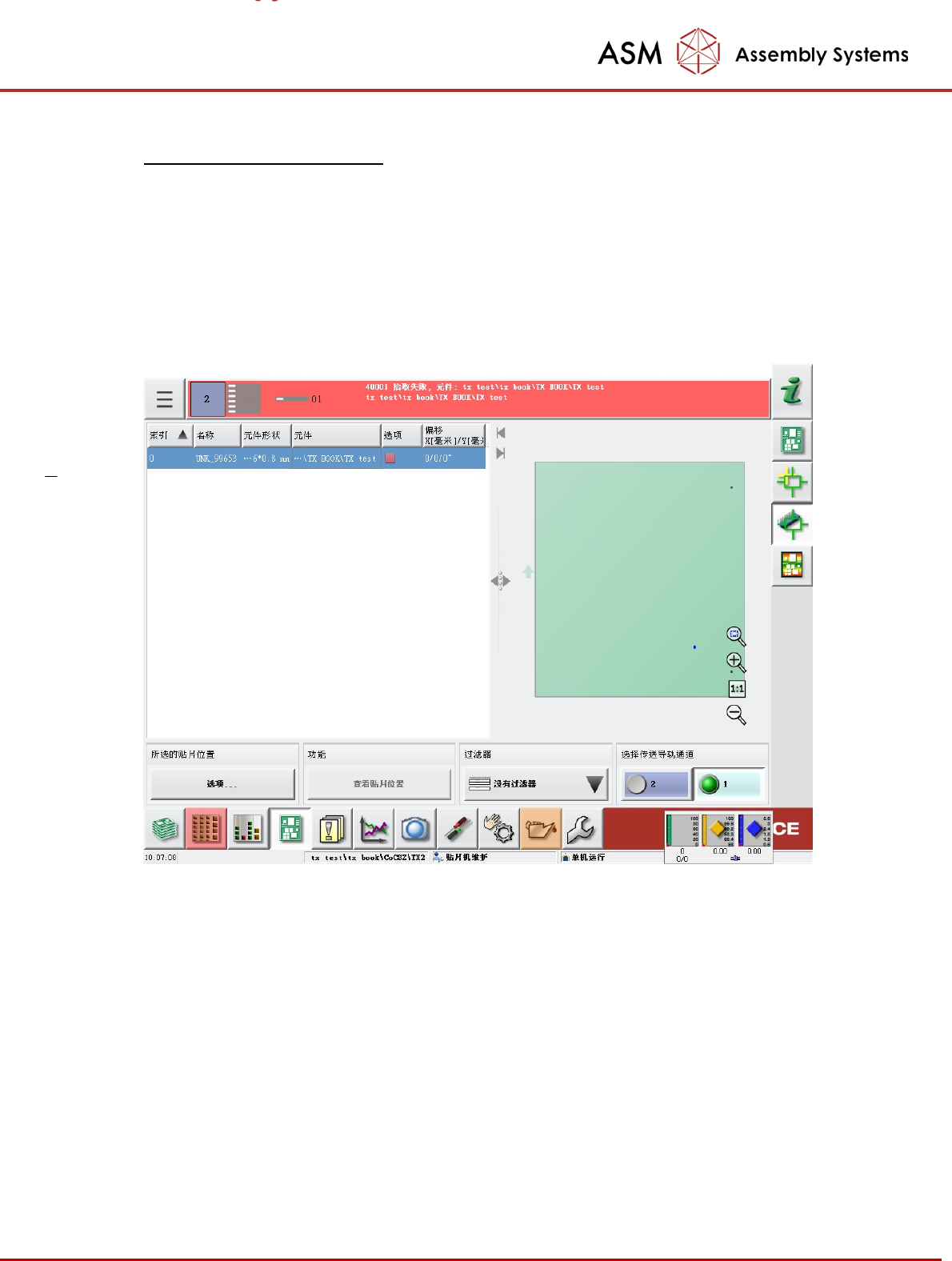

1. 单击“PCB”按钮，垂直菜单上选择“显示贴片清单”，单击“options” 下的“

Teaching

Required”，然后再 Placement List 窗口中选择要示教贴片位置的具体贴片位号

，该位号会有红色标记点出现。

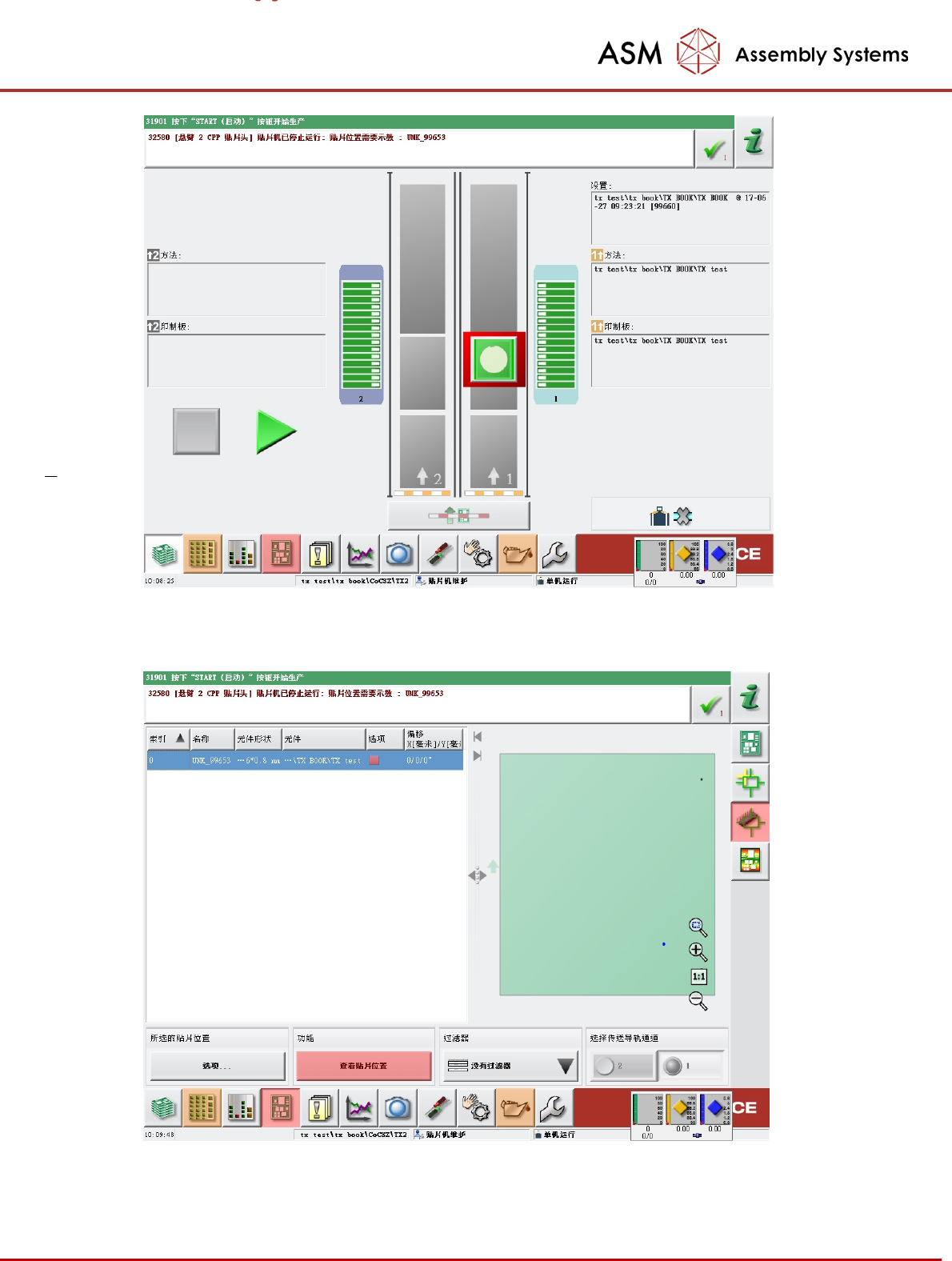

2. 运行贴片程序，当运行到要处理该贴片位置时，机器取完料后，会停止运行，显示下面

的报警信息。

- 66 -

3. 单击“PCB”按钮，垂直菜单上选择“显示贴片清单”，单击“Functions”下的“View

Placement Position”，贴片头将移动到该贴片位置上。

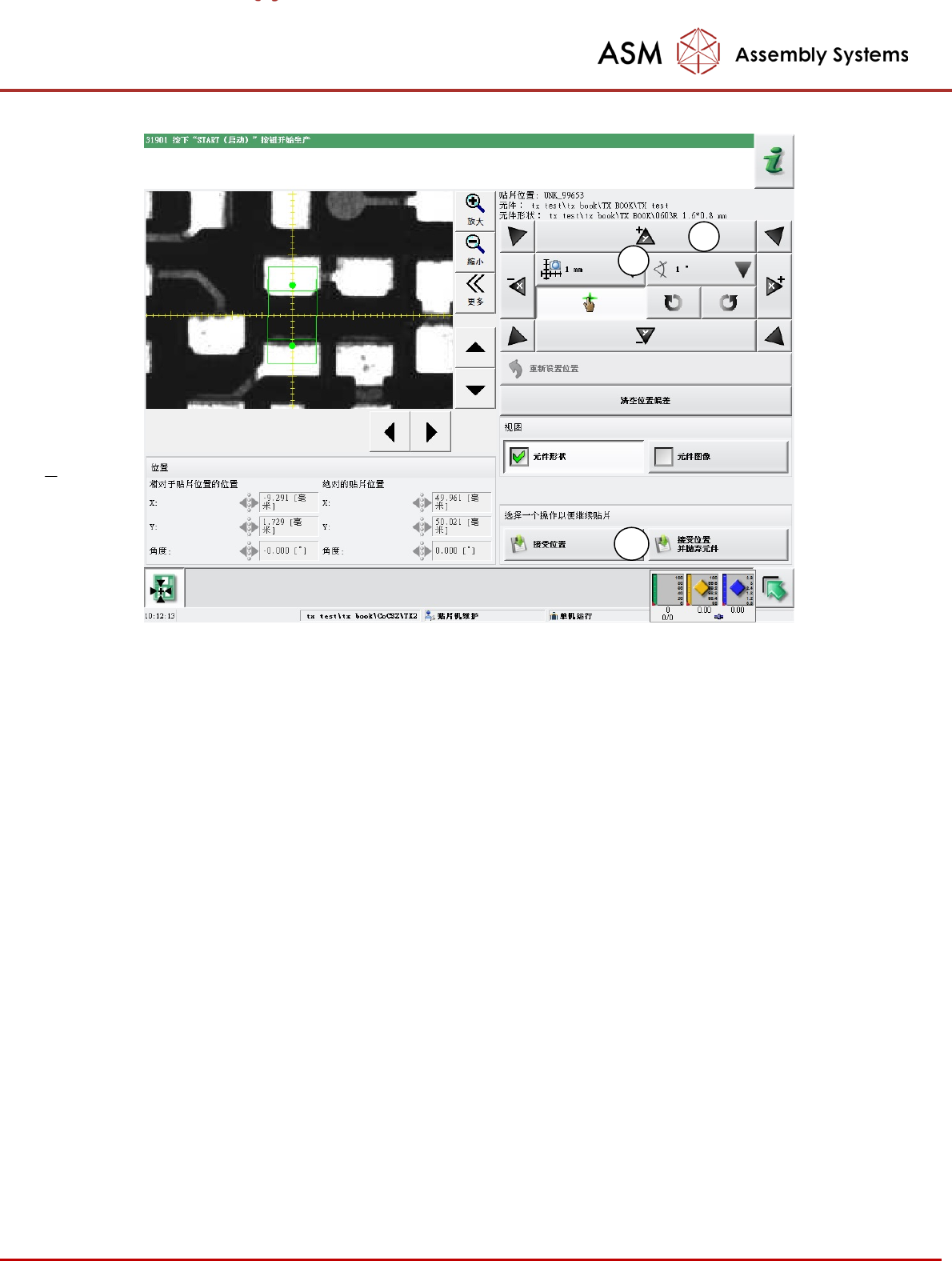

4. 选择步距 (1)，然后使用 X/Y 按钮 (2)将十字线移动到元件贴片位置的中心或者将鼠标移

至元件贴片的中心位置上点击鼠标，都可以修改元件的贴片位置。确认一切 OK 后，单击

“Save( 保存)”按钮 (3)
