第一节主要界面的介绍

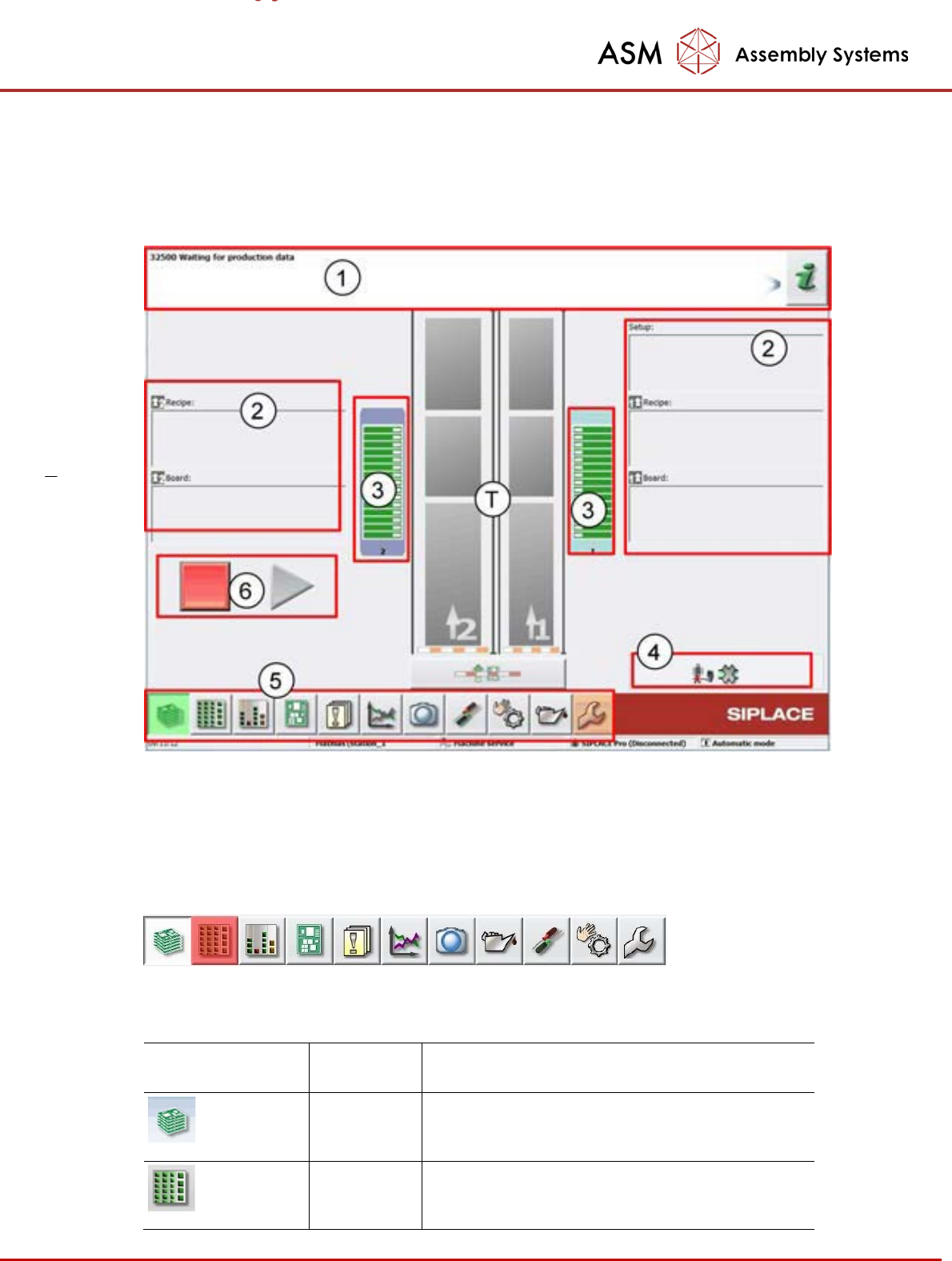

1 主界面

主界面中各主要区域的功能：

（1）状态区域：显示机器状态，错误信息及在线帮助

（2）处理区域：显示正在处理的程序、物料站位状态、PCB 处理状态等

（3）工具栏：此工具栏主要包含操作工作站软件功能的按钮通过这些按钮，您就可以将

用户界面切换到其他视图，并使用这些视图中的功能。

根据具体配置和所设定操作级别的不同，这些按钮也会有所不同。有些视图只在较高的操

作级别中才可以使用。

图标视图说明

生产主视图显示生产期间贴片机最频繁执行任务的状态。显示设置名

称、程序名称、配置变化情况和附加选项等

供料器模块、元

件和吸嘴

用以检查和配置供料器模块、元件和吸嘴。

用以示教元件形状和元件料袋形状。

- 70 -

填充水平视图在贴片期间将向操作人员持续显示哪个供料器即将变空、需

要重新填满的信息。

PCB 显示印制板和贴片位置列表。用于检查和配置印制板和元件及

示教基准点。

报警信息显示有关当前和上一个事件的信息。分别查看料槽错误、

传送导轨错误、贴片机错误、一般错误和视像错误

统计数据显示贴片机和印制板生产制造性能。

启动 OIS （操作员信息系统）

贴片实时图像显示各个相机的实时图像。

维护状态

含有有关贴片机维护状态的信息

设置含有所有机器的设置和选项设定。主要有贴片机设置、用

户设置、贴片机选项和软件选项

检查传感器和

功能

含有用于测试和诊断的信息和功能。用于测

试整个机器的运行和贴片头的功能。

维修维修工具用于设置和校准贴片机，下载嵌入式软件版本

，校准和配置贴片机等。

（4）信息栏：显示机器的当前的用户级别、连接状态、工作模式及时间

（5）设置及附加选项：显示机器设置及附加的选项（例如：条形码）

（6） OIS（操作员信息系统）：实时显示机器的运行状态信息（生产产量、机器的利用率

、物料的抛料率等）

（7）机器的型号：该处显示机器的具体的型号

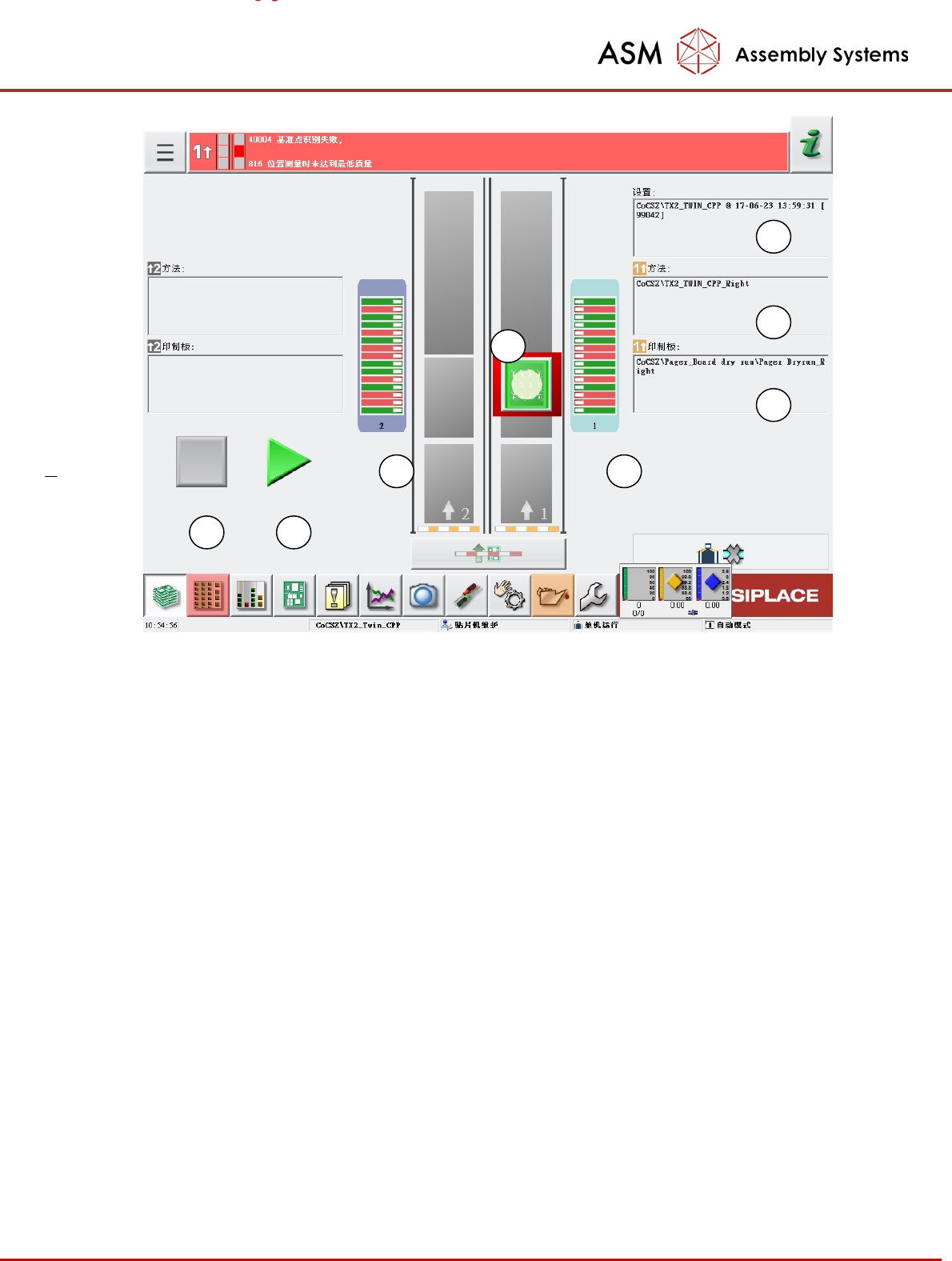

如果机器处于生产状态，主界面可以显示有关程序的信息：

- 71 -

(1) 配置：该程序的配置数据，如：生产线信息及需要的资源等

(2) 程序：传送到机器上的程序名称

(3) PCB：程序处理的印制板名称

注意：该机有两个导轨，可以处理相同的程序，也可以处理不同的程序，但程

序的配置只能有一个共同的。

(4) 软停止键：停止程序的运行（灰色没有激活，绿色可以激活）

(5) 软启动键：启动程序的运行（灰色没有激活，绿色可以激活）

(6) PCB导轨：显示导轨上正在处理的PCB状态

(7) 物料站位：显示各站位上供料器的状态
