- 73 - ① 检查轨道的传送及 PCB 在轨道里的传送是否顺畅 ② 刷新轨道状态，检查轨道内是否停留 PCB ； ③ 进入下一个子菜单 ④ 用于选择轨道的边（第一个轨道或第二个轨道） ⑤ 返回上一层菜单。 1 ）区两个按键，分别用于测量轨道宽度和根据给定轨道宽度调节轨道 2 ）区的四个按键，其中左边两个按键用于手动调宽轨道，一个小步距，一个大步距；右边两个按键用于调窄轨道，同样一个小步距一个大步距

- 72 -

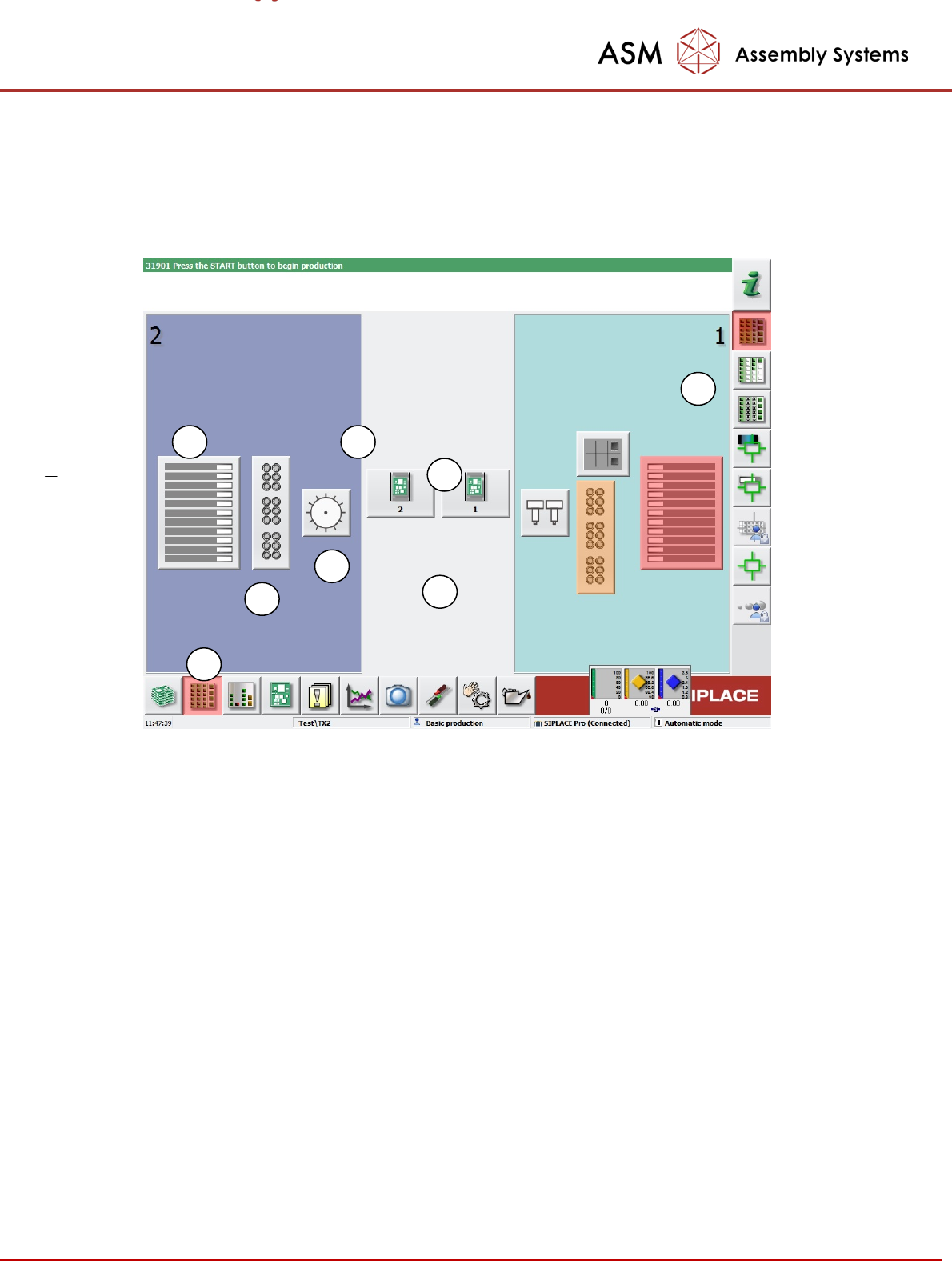

2 生产配置界面

此界面是生产过程中主要使用的界面，在该界面上可以设定贴片头上的吸嘴，配置吸嘴

交换器中的吸嘴种类，设定站位上的供料器及物料。还可以示教元件、华夫盘及供料

器的取料位置等各种功能。

一般性操作:

(1) 通过主工具栏上的“配置”按键，打开“配置”界面

(2) 该界面还有一列子工具栏可以使用

(3) 此区域为悬臂的活动区域

(4) 此区域时导轨区，可以对导轨进行设定（轨道调节、轨道传送）

悬臂的操作:

(5) 贴片头

(6) 吸嘴交换器

(7) 料台

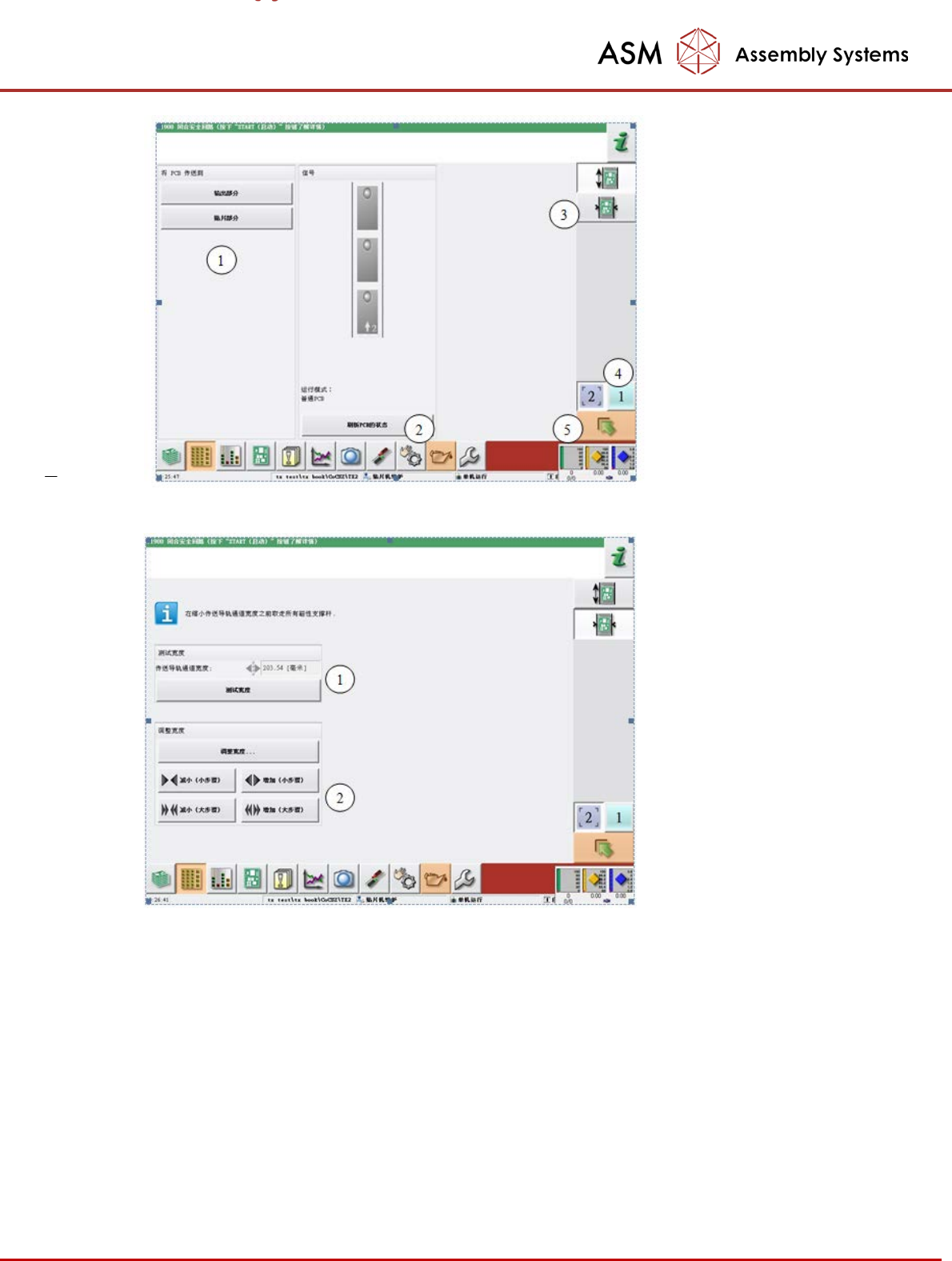

注意：对于导轨、贴片头、吸嘴交换器和料台可以直接点击进入，然后进行详细设定。例如我们点击导轨，会进入轨道的界面

- 73 -

① 检查轨道的传送及 PCB 在

轨道里的传送是否顺畅

② 刷新轨道状态，检查轨道

内是否停留 PCB；

③ 进入下一个子菜单

④ 用于选择轨道的边（第一

个轨道或第二个轨道）

⑤ 返回上一层菜单。

1）区两个按键，分别用于测

量轨道宽度和根据给定轨道

宽度调节轨道

2）区的四个按键，其中左边

两个按键用于手动调宽轨道

，一个小步距，一个大步距

；右边两个按键用于调窄轨

道，同样一个小步距一个大

步距

- 74 -

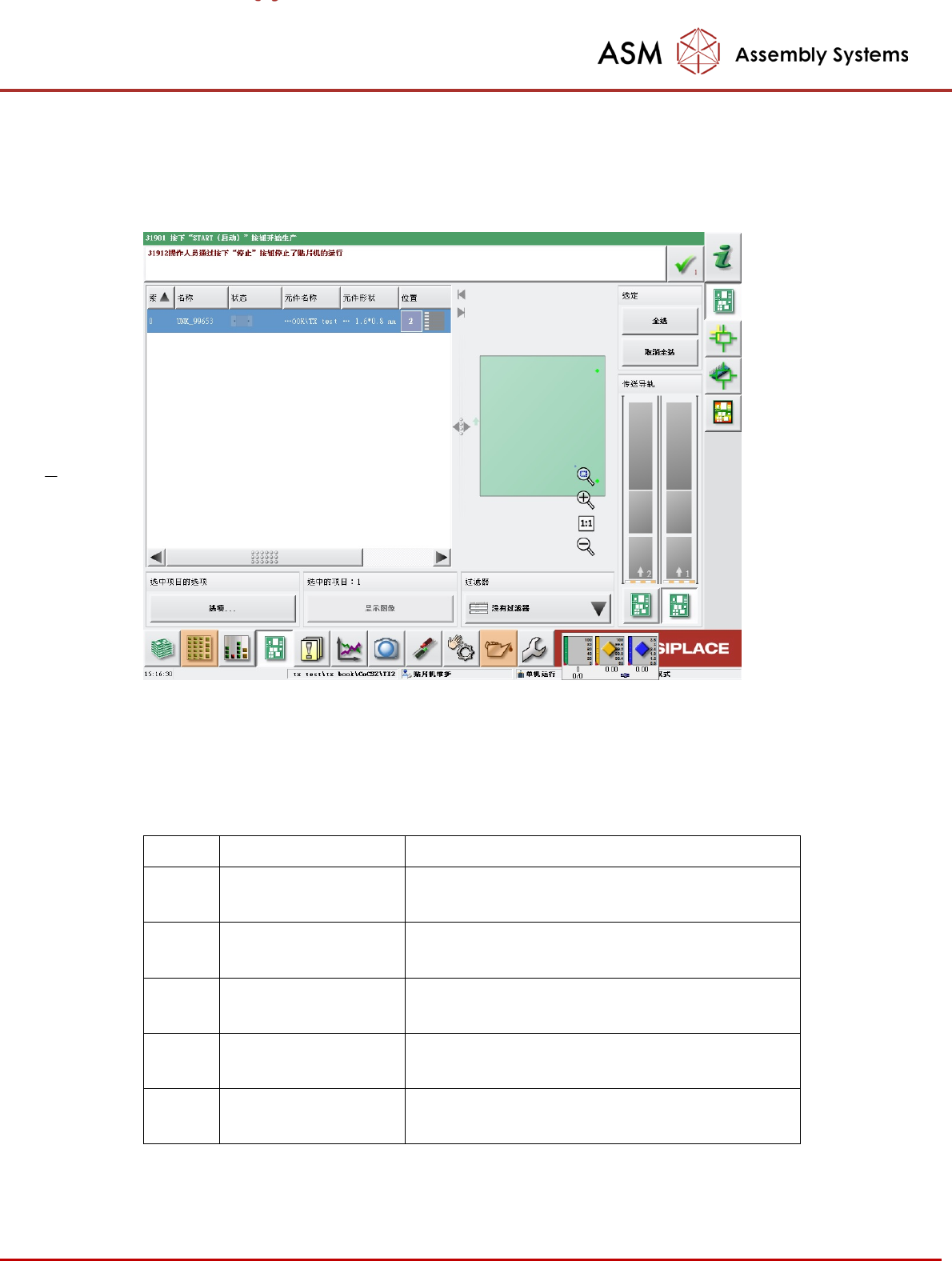

3 PCB 界面

该界面显示处理的 PCB 的信息，可以使用该界面完成贴片位置的设定、PCB 识别点的示教以及

贴片位置坐标的修正等功能。有关各功能的详细的介绍可以参照有关章节里的描述。

4 报警信息界面

该界面主要包含机器的报警及错误信息的记录，我们可以随时查看有关的记录，分析原因找出

解决办法。主要的子菜单如下：

图标视图说明

显示当前详细信息

机器当前显示信息的详细说明

显示当前信息

各区贴装统计

显示机器的各个区的错误信息，如抛料。

显示历史信息

记录机器的所有的错误信息，方便随时查看。

保存的照像文件

记录机器视像信息，方便随时调取查看。

如下图所示，机器的历史信息记录如下，你可以随时查看，也可以删除保存的历史记录。
