3 PCB 界面
该界面显示处理的 PCB 的信息，可以使用该界面完成贴片位置的设定、PCB 识别点的示教以及
贴片位置坐标的修正等功能。有关各功能的详细的介绍可以参照有关章节里的描述。
4 报警信息界面
该界面主要包含机器的报警及错误信息的记录，我们可以随时查看有关的记录，分析原因找出
解决办法。主要的子菜单如下：
图标 视图 说明
显示当前详细信息
机器当前显示信息的详细说明
显示当前信息
显示当前信息
各区贴装统计
显示机器的各个区的错误信息，如抛料。
显示历史信息
记录机器的所有的错误信息，方便随时查看。
保存的照像文件
记录机器视像信息，方便随时调取查看。

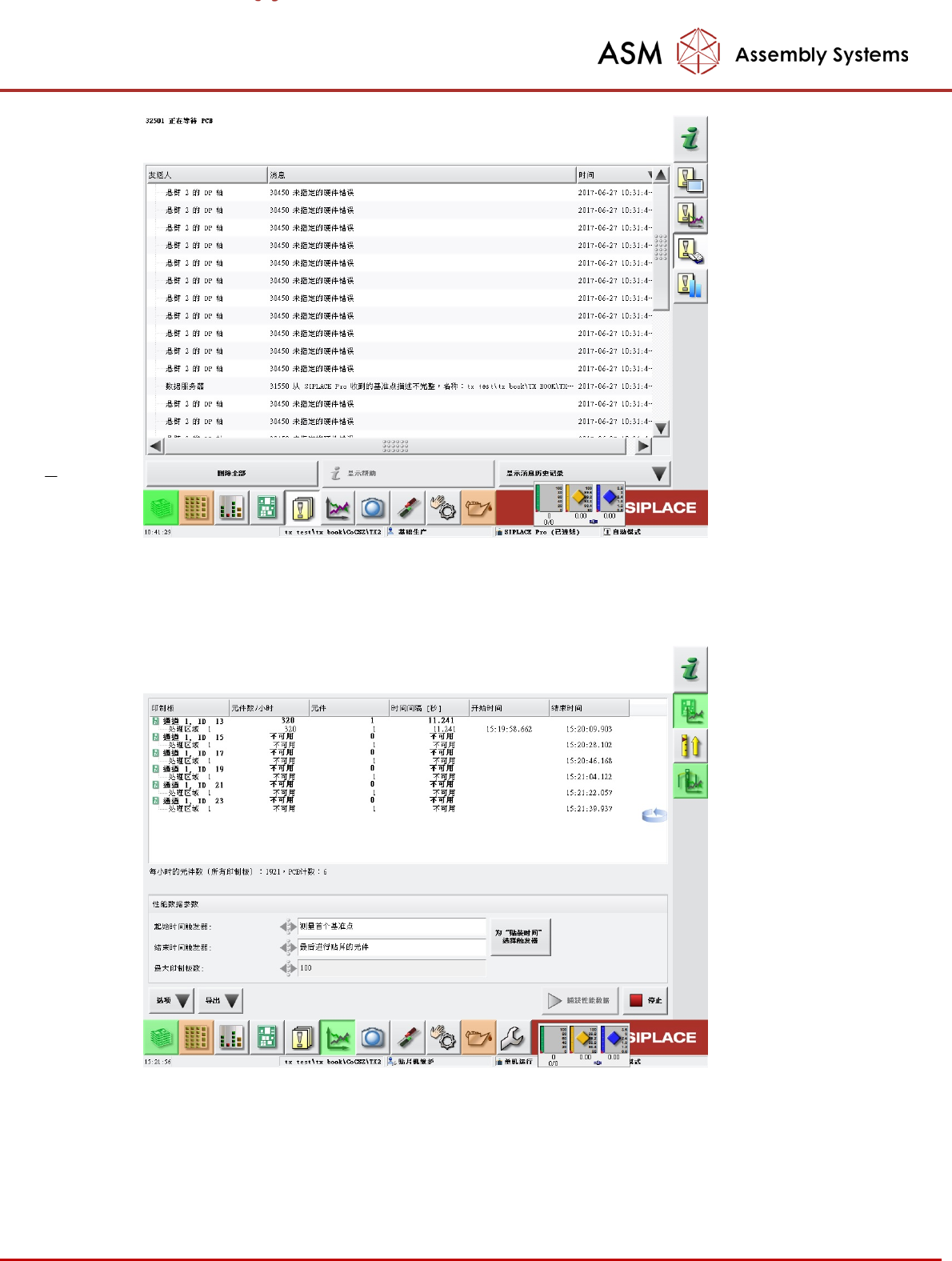

如下图所示，机器的历史信息记录如下，你可以随时查看，也可以删除保存的历史记录。
- 75 -
5 性能界面
通过该界面可以看到机器的性能状况，其中生产视图显示了每一片 PCB 的生产状况。

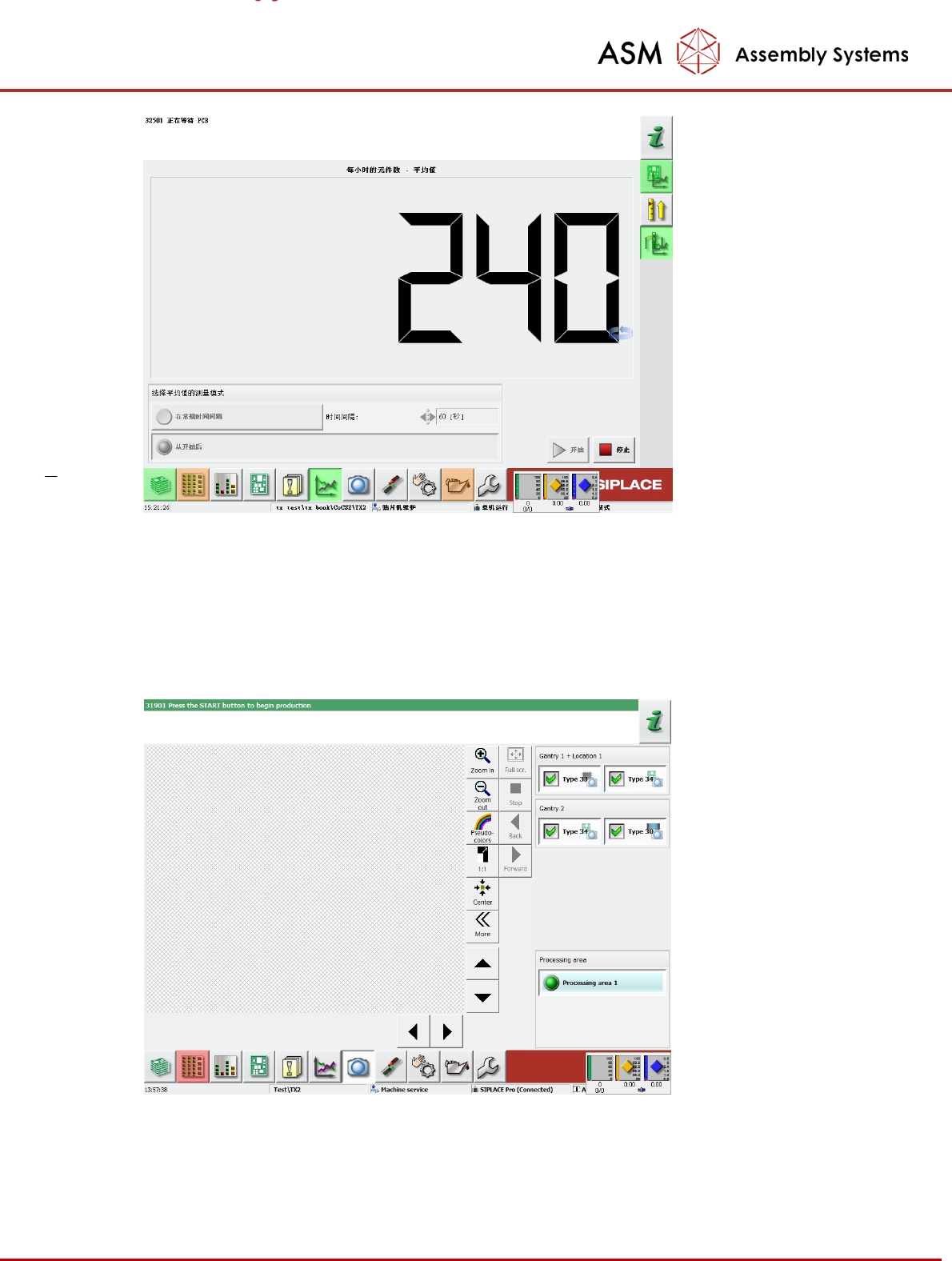

机器性能视图显示机器平均每小时可以贴装的元件数：
- 76 -
6 实时影像
机器在生产过程中可以使用该视图观看机器视觉系统的运行，该视图的左边窗口会显示
实时的影像处理，我们可以选择贴片区域及该区域内具体的相机视像，也可以暂停视像
显示察看刚刚 完成的视像是否有问题。通过选择“停止”按键，暂停自动的视像显示，
然后使用“后退”或“前进”键找到所要的视图来进行检查。
7 维护界面
维护保养界面有 3 个维护功能：预防性维护作业、预见性维护保养和验证。这种构造可使
维护保养、故障排除和验证工作更加快速便捷。
