- 85 - 贴片机设置 仅适用于“ 高级生产”、“ 维修 客 户” 和“ 维修 SIPLACE ”。 用于设置操作模式和选项，关停贴片 ，切换到操作系统 用户设置 用于设置操作员级别，用于设置语言 。默认情况下，可选 择中文、英 语或 德语。 “ 高级生产” 操作员级 别及 以上级别可以设置更多选项 贴片机选项 贴片机选项在“ 生产” 级别内不 可 更改任何选项。 软件选项 仅适用于“ 高级生产”、“ 维修 客 户” 和“ 维修 SI…
- 84 -

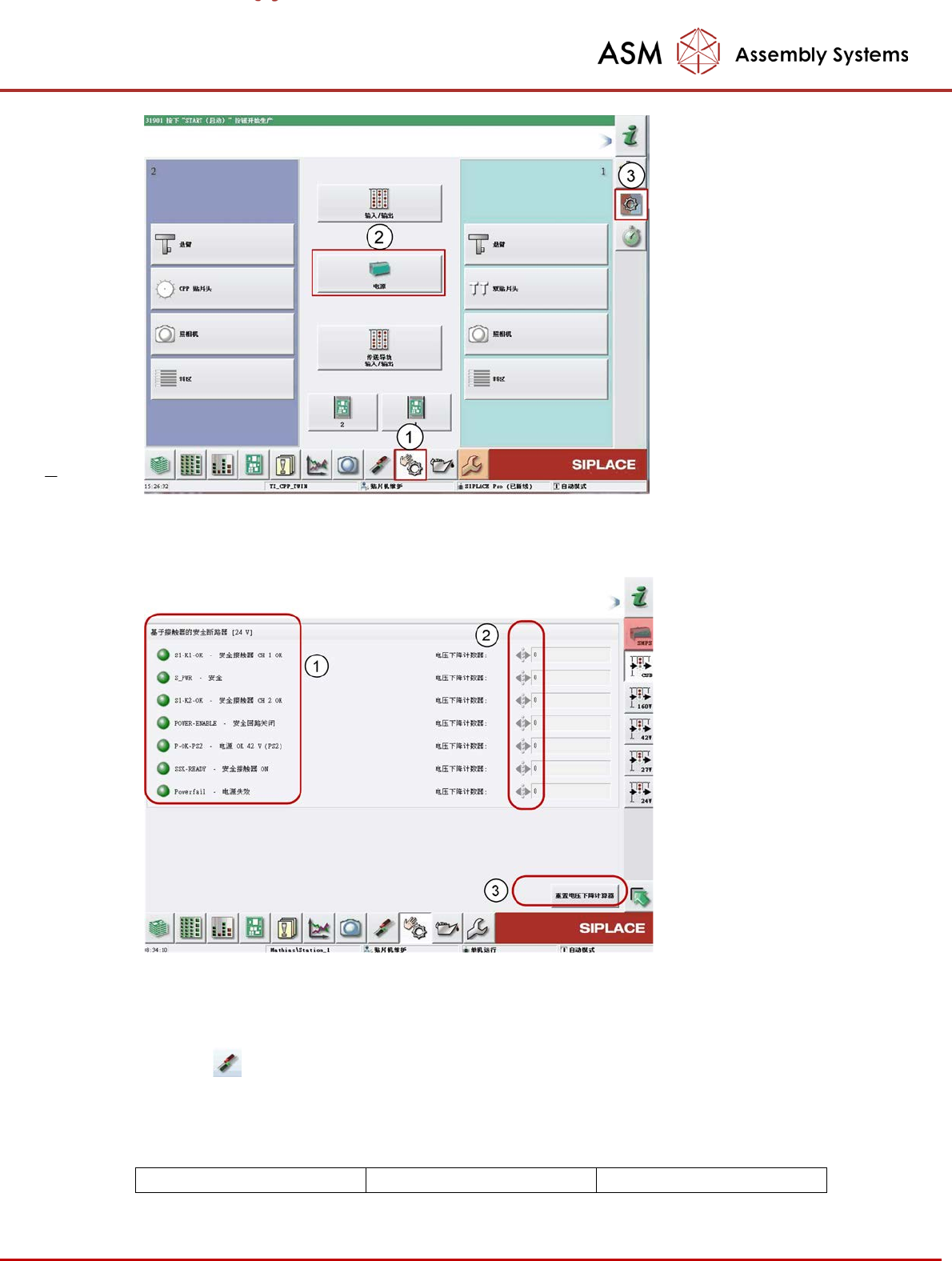

以下窗口显示诊断数据主视图：
如果尚未按下Start（启动）按钮，那么这时没有切换电压存在，所以切换电压图标显示为红色：
8 设定界面
在“设置”视面中。你可以更改各种用户设置、软件选项和贴片机选项等。
在工具栏
中，点击“设置” 右侧会显示一个附加工具栏。下面的表格简要
介绍了这些图标和设置。
图标
设置
说明
1. 点击维护 GUI 图标
2. 点击验证图标
3. 点击"Power supply
（电源）"按钮，这时
主菜单就会打开
1. 来自 PS1和CAP1的主视
图SMPS数据
2. CSB 显示来自安全断路
器的所有安全信号的
状态
3. 160 VDC的数据
4. 42 VDC的数据
5. 28 VDC的数据
6. 24 VDC的数据
7. PS1和CAP1的数据
1. 电压状态概览
2. 上次重置后电压降次数
3. 重置电压降计数器
- 85 -
贴片机设置
仅适用于“ 高级生产”、“ 维修客
户” 和“ 维修SIPLACE”。
用于设置操作模式和选项，关停贴片
，切换到操作系统
用户设置
用于设置操作员级别，用于设置语言
。默认情况下，可选 择中文、英语或
德语。 “ 高级生产” 操作员级别及
以上级别可以设置更多选项
贴片机选项
贴片机选项在“ 生产” 级别内不可
更改任何选项。
软件选项
仅适用于“ 高级生产”、“ 维修客
户” 和“ 维修SIPLACE”。用于激
活各种测试功能
已连接的外部系统总览
显示已连接的所有外部系统（如，OIS
、Setup Center）显示连接状态和已
使用的内存，或者删除已连接的系统
。
贴片机设置
a) 控制模式: 机器有两种控制模式 SIPLACE Pro 和单机运行, 默认使用 SIPLACE
Pro.
SIPLACE Pro 模式是和编程系统 SIPLACE Pro 连接的模式，可以接受它传过来的程序
，也可以上传一些数据给 SIAPLACE Pro。好处是可以接受新程序或修改过的程序并可
上传机器上的一些数据。
单机运行模式是不和编程系统 SIPLACE Pro 连接而独立工作的模式,它通过调出机器上
已经生产过的程序来生产,但不能对程序作任何修改,也不能上传数据。
b) 自动切断压缩空气: 机器在不生产或待机时，超过设定的时间,将自动切断压缩空
气。当重启生产，PCB 板进入机器轨道, 机器又会自动开启压缩空气供应, 保证正常
运行。时间可以自己设定。这样做的好处是节约压缩空气的消耗,节约能源。
c) 关闭贴片机：使用该键关机。
d) 重新启动贴片机软件：仅仅重新启动机器的控制软件，一般适用于小的软件更新。
e) 切换到操作系统：将机器界面切换到操作系统界面，仅用于维护人员。
f) 创建故障报告: 将机器的错误生成报告，用于开发人员分析。
- 86 -
（2） 用户及语言
a) 操作级别: 部分功能或菜单只有经过专业培训的人员才能执行或访问。我们对操作员级
别进行了如下区分：
• 基础生产: 此级别包括了经过培训能够操作贴片机的人员。这些人员经授权
可以使用任何与操作贴片机有关的功能，还可以调用使用贴片机所需的任何
菜单。
• 高级生产: 此级别的人员已完成了特殊的培训，并获得了授权可以执行设置
任务，例如，创建设置配置或确定视像参数等。
• 贴片机维护: 此级别的人员为客户方经过专门培训的技术人员，可以进行，
如，定义贴片机选项设置等操作。
• SIPLACE 服务: 此级别为供应商维修的人员，可以执行维修工作，例如更换和
改装贴片机。
“高级生产”和“贴片机维护”两个生产级别可以选择使用密码保护。“SIPLACE 服务”
级别已设有密码保护。
b) 语言: 机器默认有三种语言可以选择: 英语, 中文和德语.
