贴片机设置
仅适用于“ 高级生产”、“ 维修客
户” 和“ 维修SIPLACE”。
用于设置操作模式和选项，关停贴片
，切换到操作系统
用户设置
用于设置操作员级别，用于设置语言
。默认情况下，可选 择中文、英语或
德语。 “ 高级生产” 操作员级别及
以上级别可以设置更多选项
贴片机选项
贴片机选项在“ 生产” 级别内不可
更改任何选项。
软件选项
仅适用于“ 高级生产”、“ 维修客
户” 和“ 维修SIPLACE”。用于激
活各种测试功能
已连接的外部系统总览
显示已连接的所有外部系统（如，OIS
、Setup Center）显示连接状态和已
使用的内存，或者删除已连接的系统
。

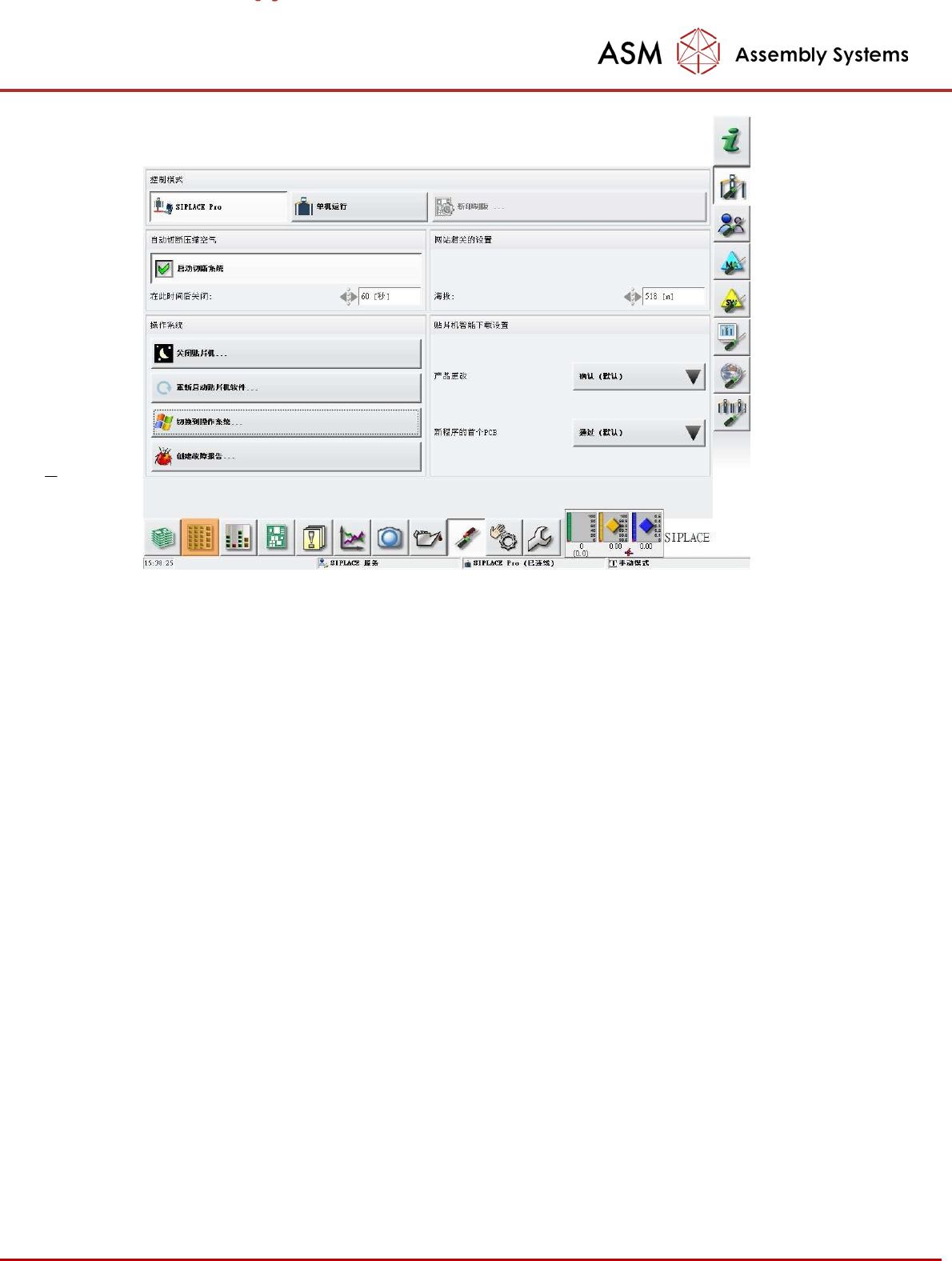

贴片机设置
a) 控制模式: 机器有两种控制模式 SIPLACE Pro 和单机运行, 默认使用 SIPLACE
Pro.
SIPLACE Pro 模式是和编程系统 SIPLACE Pro 连接的模式，可以接受它传过来的程序
，也可以上传一些数据给 SIAPLACE Pro。好处是可以接受新程序或修改过的程序并可
上传机器上的一些数据。
单机运行模式是不和编程系统 SIPLACE Pro 连接而独立工作的模式,它通过调出机器上
已经生产过的程序来生产,但不能对程序作任何修改,也不能上传数据。
b) 自动切断压缩空气: 机器在不生产或待机时，超过设定的时间,将自动切断压缩空
气。当重启生产，PCB 板进入机器轨道, 机器又会自动开启压缩空气供应, 保证正常
运行。时间可以自己设定。这样做的好处是节约压缩空气的消耗,节约能源。
c) 关闭贴片机：使用该键关机。
d) 重新启动贴片机软件：仅仅重新启动机器的控制软件，一般适用于小的软件更新。
e) 切换到操作系统：将机器界面切换到操作系统界面，仅用于维护人员。
f) 创建故障报告: 将机器的错误生成报告，用于开发人员分析。
- 86 -
（2） 用户及语言
a) 操作级别: 部分功能或菜单只有经过专业培训的人员才能执行或访问。我们对操作员级
别进行了如下区分：
• 基础生产: 此级别包括了经过培训能够操作贴片机的人员。这些人员经授权
可以使用任何与操作贴片机有关的功能，还可以调用使用贴片机所需的任何
菜单。
• 高级生产: 此级别的人员已完成了特殊的培训，并获得了授权可以执行设置
任务，例如，创建设置配置或确定视像参数等。
• 贴片机维护: 此级别的人员为客户方经过专门培训的技术人员，可以进行，
如，定义贴片机选项设置等操作。
• SIPLACE 服务: 此级别为供应商维修的人员，可以执行维修工作，例如更换和
改装贴片机。
“高级生产”和“贴片机维护”两个生产级别可以选择使用密码保护。“SIPLACE 服务”
级别已设有密码保护。
b) 语言: 机器默认有三种语言可以选择: 英语, 中文和德语.
- 87 -
9. 功能检查界面
机器的硬件如贴片头、悬臂、轨道、切刀等可以使用该界面来进行检查和调。
（1）机器整体的功能检查
