9. 功能检查界面
机器的硬件如贴片头、悬臂、轨道、切刀等可以使用该界面来进行检查和调。

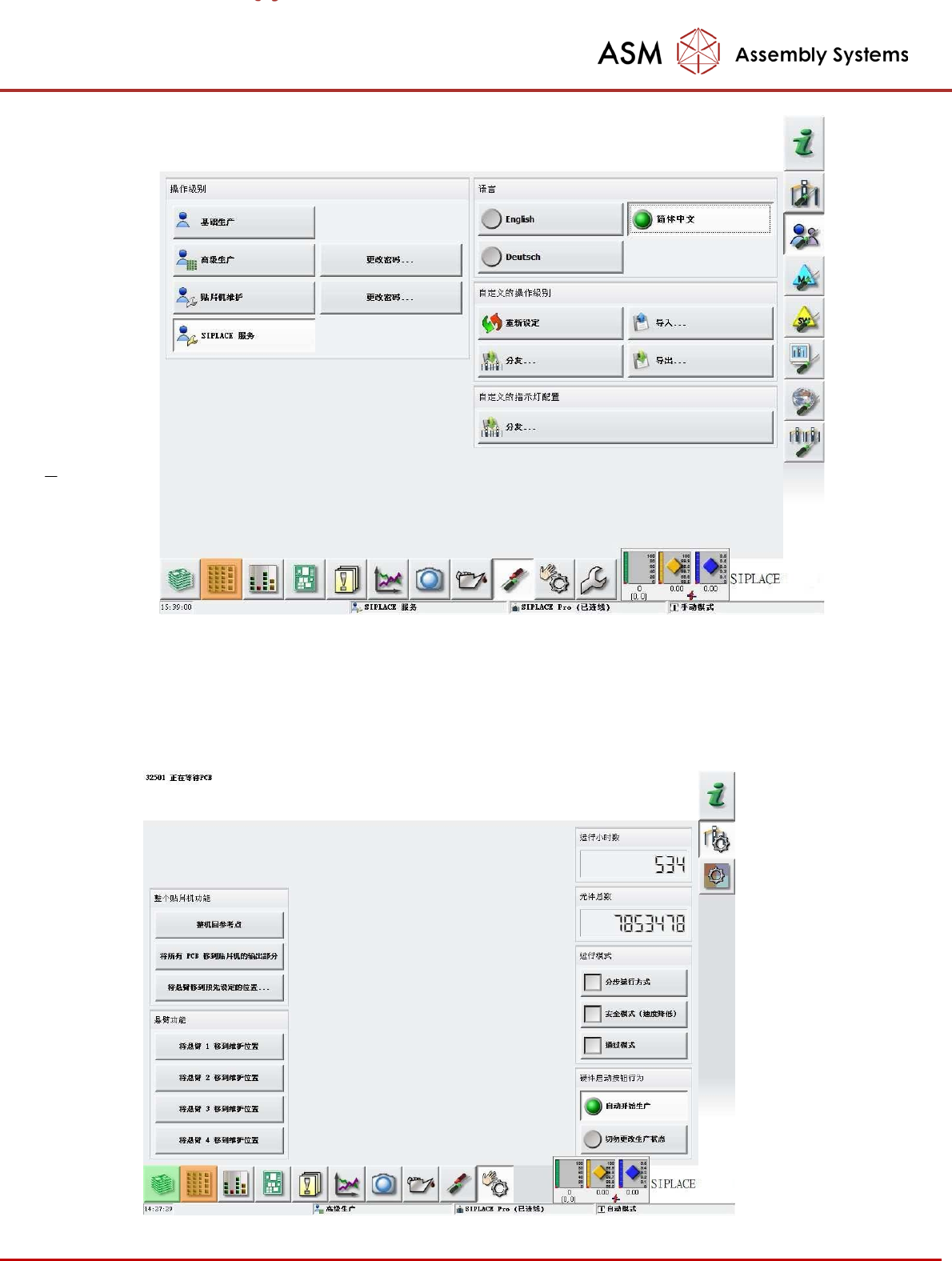

（1）机器整体的功能检查
- 88 -
该界面主要提供机器如下功能:
整个贴片机功能:
• 整机回参考点: 执行该功能,机器将按一定的顺序对硬件完成一个检查,使各硬
件运动到它的零点位置或参考位置.
• 将所有 PCB 移到贴片机的输出部分: 该功能将使轨道工作,将轨道上的 PCB 通
过皮带传送到轨道的出口.
• 将悬臂移到预先设定的位置: 该功能可以将指定的悬臂移动到要求的位置上，
以便完成 后续的工作。
悬臂功能：
将悬臂移到维护位置：该功能可以将指定的悬臂移动到维护位置，方便我们对机器的维 护
工作。
运行模式：
• 分布运行方式：机器的连续的动作被分解为单步执行，需要每次按下启动键
来执行每一步动作。适用于分析观察机器的详细地动作执行情况。
• 安全模式：该模式机器将处于慢速运行的状态，适用于机器的检测。
• 通过模式：该模式机器只负责传送 PCB，不执行贴片。

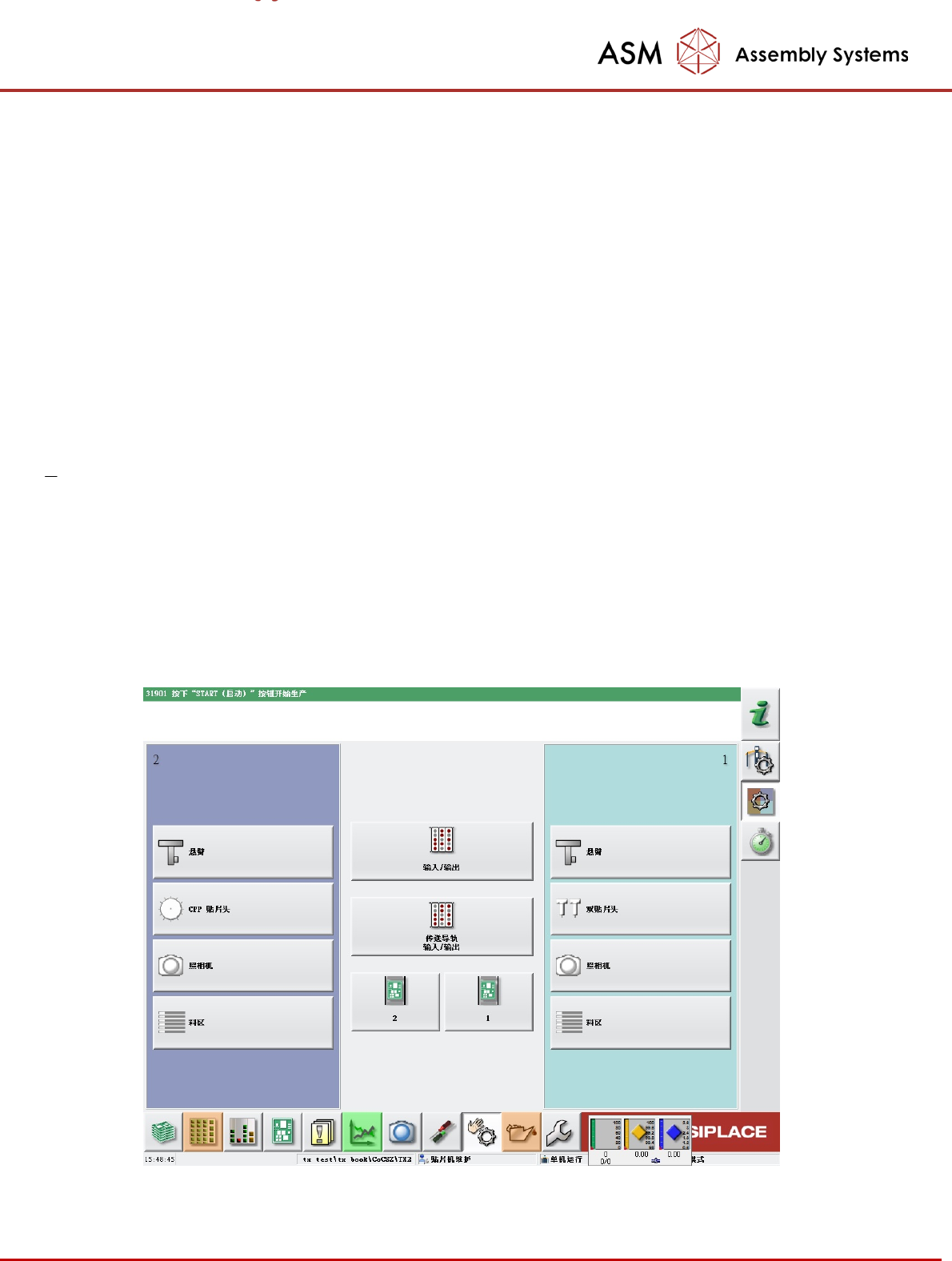

（2） 机器各部件的功能检查
此界面显示了机器主要部件，如悬臂、贴片头、料区及导轨等硬件。你可以分别选择不同的部
- 89 -
件，检查其功能是否完好。

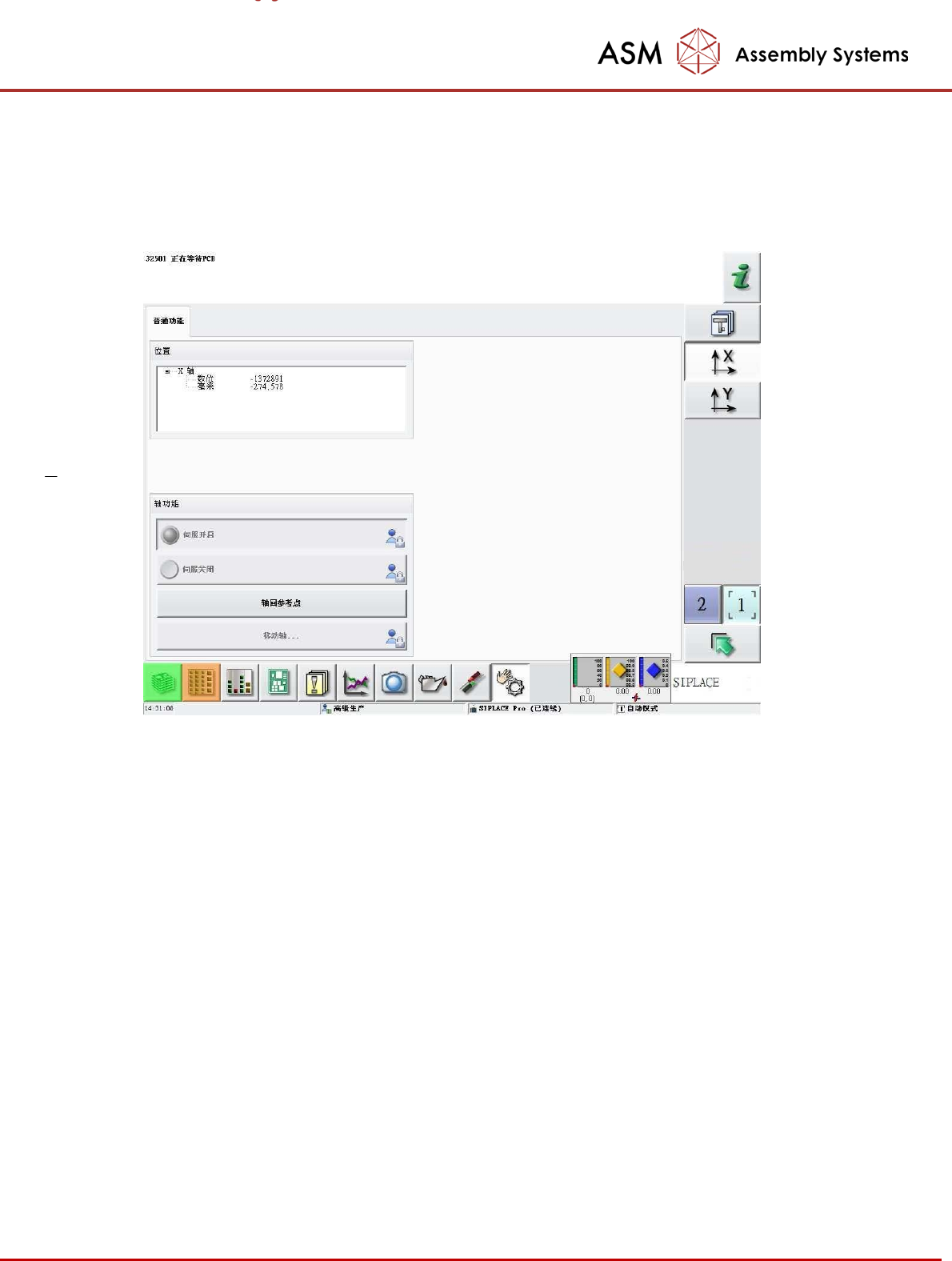

悬臂功能：
可以通过“轴回参考点”来检查 X 和 Y 轴的功能，如果该轴回参考点成功，代表该轴工作
正常。如果回参考点不成功或报错，需要技术人员作进一步的分析和检查。
贴片头功能：
贴片头上包含了多个运动部件，我们可以对头作整体检测，也可以对头上的部件作
单独的检测。头的功能检测主要有：
• 贴片头轴回参考点：所有贴片头轴都移到它们的零点位置。
• 吸嘴回参考点：检查头上所有吸嘴的真空、高度及位置。
• 抛料：将吸嘴上的所有元件都放入抛料仓。
• 扫描吸嘴：确定吸嘴在段位器上的位置和高度。
