下图为切刀的功能的检测界面：
将元件料带的剩
余部分切除
松开供料
器
锁定供料
器
- 92 -
- 93 -
第二节 机器重要软件功能的介绍

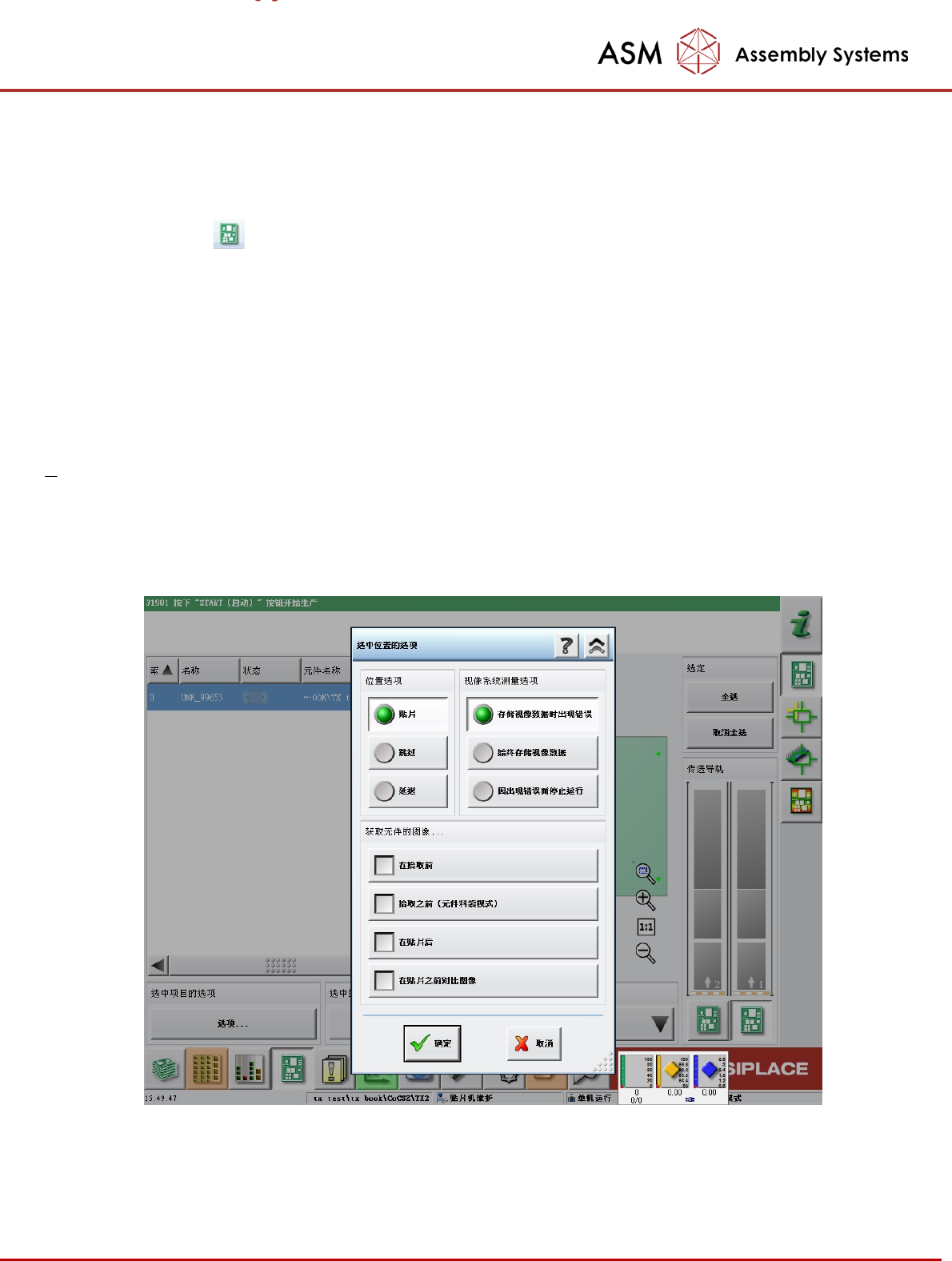

1. 贴片列表
点击图标 ，印制板的视图将打开，贴片位置列表显示出来。贴片位置能够根据你选择的
类 别来排序。贴片位置可以单独设置处理参数，例如，您可以指定以下选项：
（1） 位置选项：
• 贴装：该位置的元件要贴装
• 忽略：该位置的元件不贴装
• 推迟：该位置的元件推迟贴装
（2） 视觉测量选项：
• 保存DUMP文件
• 总是保存
• 影像出错时停机
（3） 元件照相
• 取料之前照相
• 取料之前照相（供料器料槽模式）
• 贴片之后照相
2. 吸嘴检查
