吸嘴对于生产来说非常重要，有关吸嘴的状态我们可以使用机器提供的检查功能，对吸嘴
作全面的检测，及时发现有问题的吸嘴，及时清理或更换，保证生产正常运行。

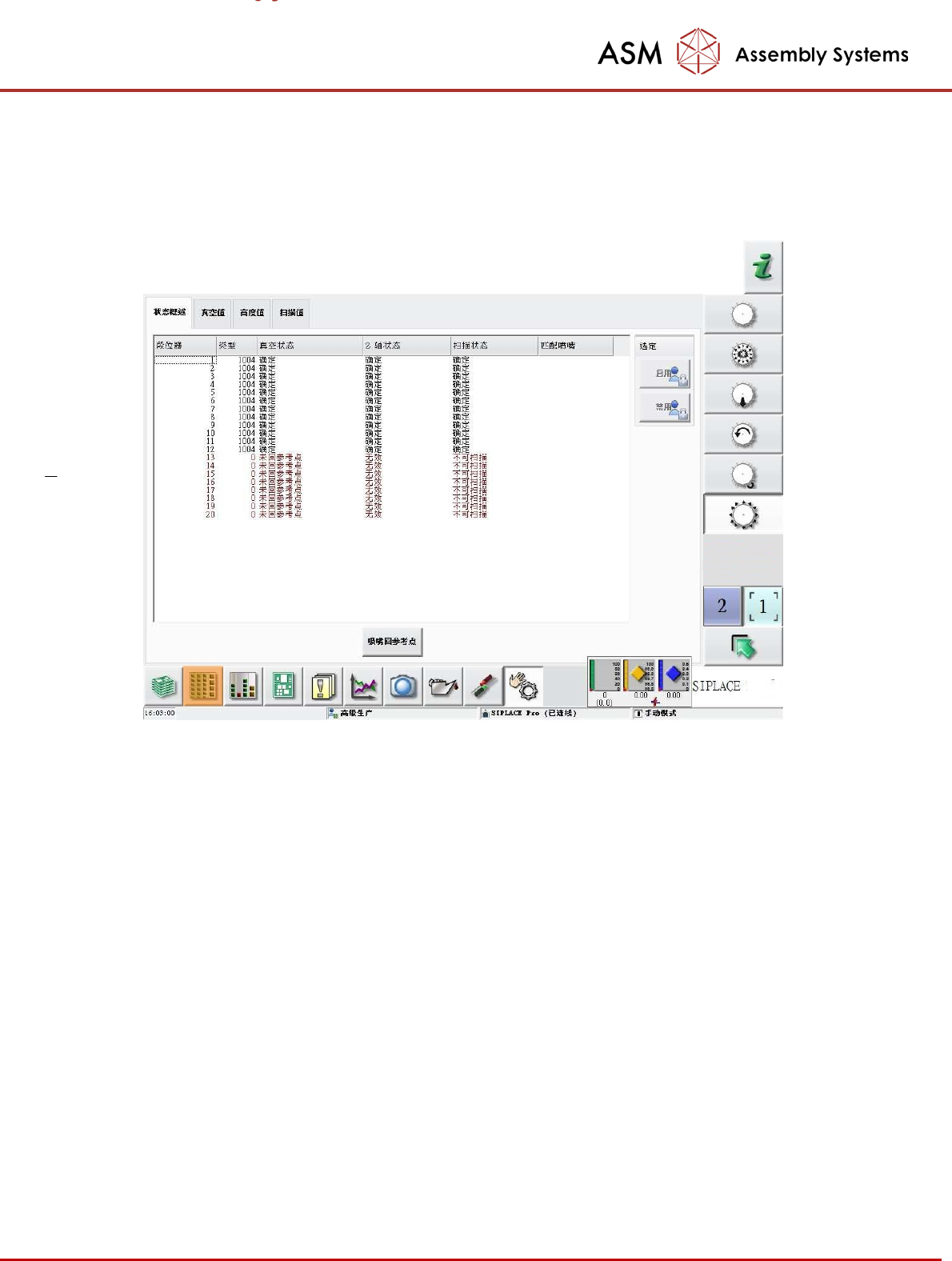

选择“检查”，再选择要检查的贴片头，然后选择“检查真空、高度和扫描”功能。在
“状态 概述”中，执行“吸嘴回参考点”将对吸嘴做一个完整的综合检查，检查结果
会显示在中间的 窗口中，没有具体的数值，只告诉你成功与否。

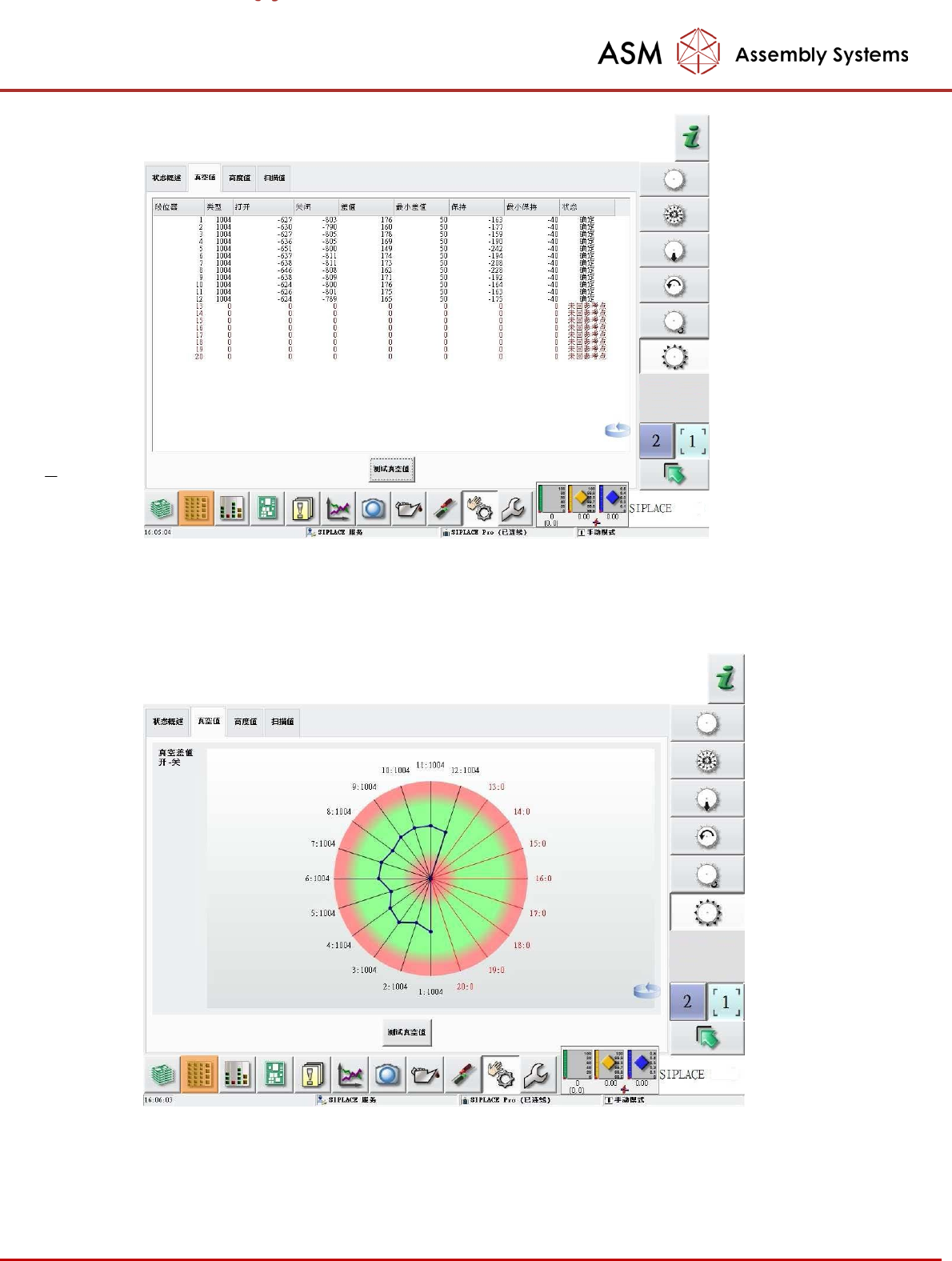

如果想得到详细的数据，可以使用下面的独立检查功能。选择“真空值”选项，再执行“
测试 真空值”，机器将完成一次该贴片头上所有吸嘴的真空检测，测量结果会显示如下。
一般相同的吸嘴，其打开时的真空值要接近，关闭时的真空值也一样，两者的差值要大于
最小差值，保持的真空值相同吸嘴也要比较接近，而且要大于最小保持值。
- 95 -
也可以切换画面，将显示如下图。测量值应位于绿色区域，若位于红色区域，则代表该吸嘴
超
出了或没达到设定值。

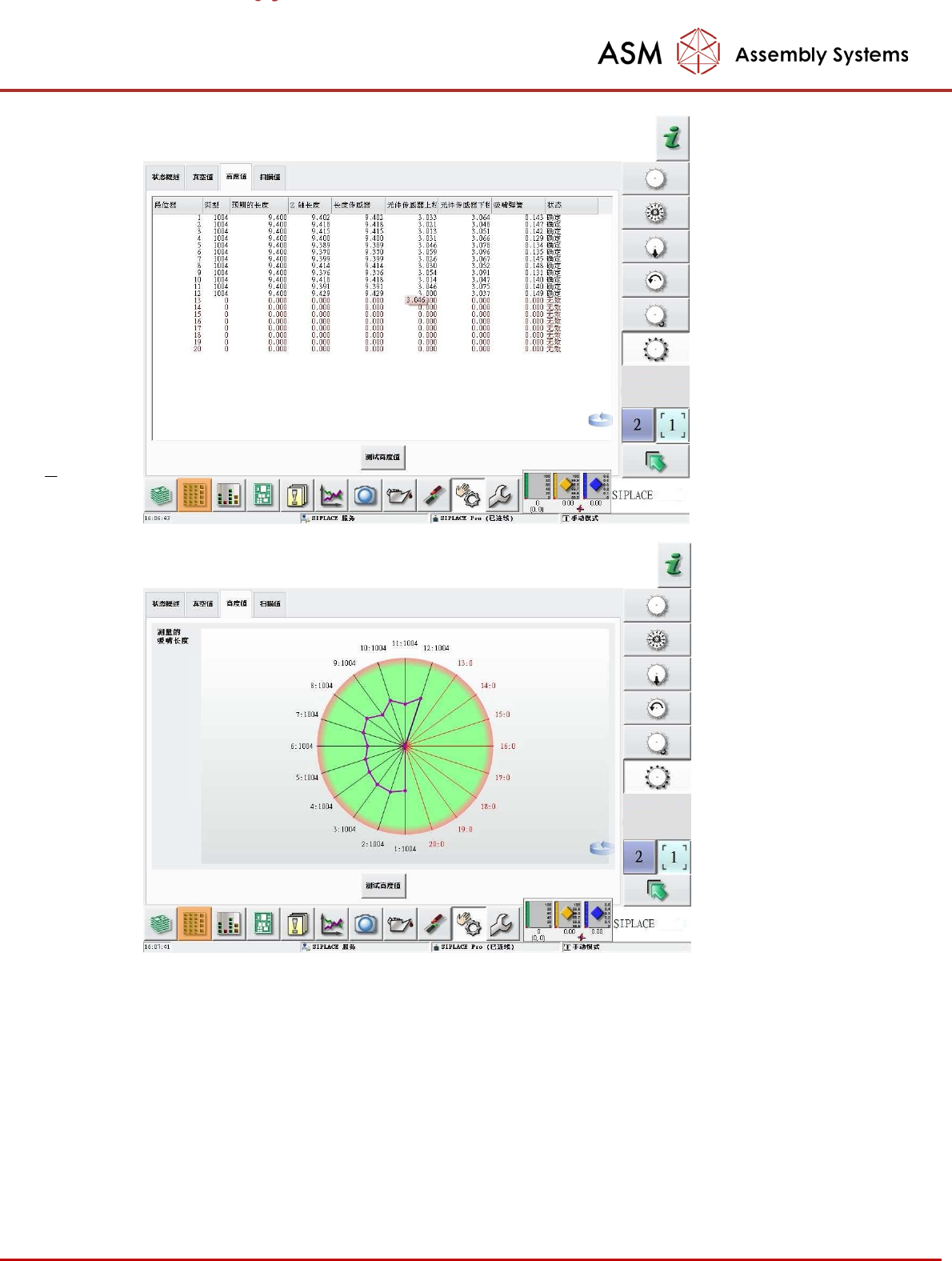

选择“高度值”选项，执行“测试高度值”。机器将贴片头移到导轨上方，Z轴下降测量吸嘴
高度，测量结果显示如下图。
- 96 -
选择“扫描值”选项，执行吸嘴的光学检测，机器将通过元件相机测量头上的吸嘴，测量结果
显示如下图。X和Y轴偏移值要小于最大值。
