D3 5 每月维护 2008 年 8 月中文版 2.5 维护计划 27 5 进行每月维护时，需要下列工具 和材料： 5 - 实验室手套 - 无纺布 - 镜头布 - 脱脂棉签 - SIPLACE 擦布 - 无水乙醇 - 成套的已清洁段位器光栅盘 （如有必要，换用新的 光栅盘） - 已清洁的并微量润滑的成套阀门推杆 （如有必要，换用新的成套阀门推杆） 。 5 5 拾取 12 / 6 贴片头 5 更换段位器光栅盘及阀门推杆 5 ○ 将拾取贴片…
5 每月维护 D3
2.5 维护计划 2008 年 8 月中文版
26
5 每月维护
5
D3 5 每月维护
2008 年 8 月中文版 2.5 维护计划
27
5
进行每月维护时，需要下列工具和材料： 5
- 实验室手套
- 无纺布
- 镜头布
- 脱脂棉签
- SIPLACE 擦布
- 无水乙醇
- 成套的已清洁段位器光栅盘 （如有必要，换用新的光栅盘）
- 已清洁的并微量润滑的成套阀门推杆 （如有必要，换用新的成套阀门推杆）。
5
5
拾取 12 / 6 贴片头 5
更换段位器光栅盘及阀门推杆 5

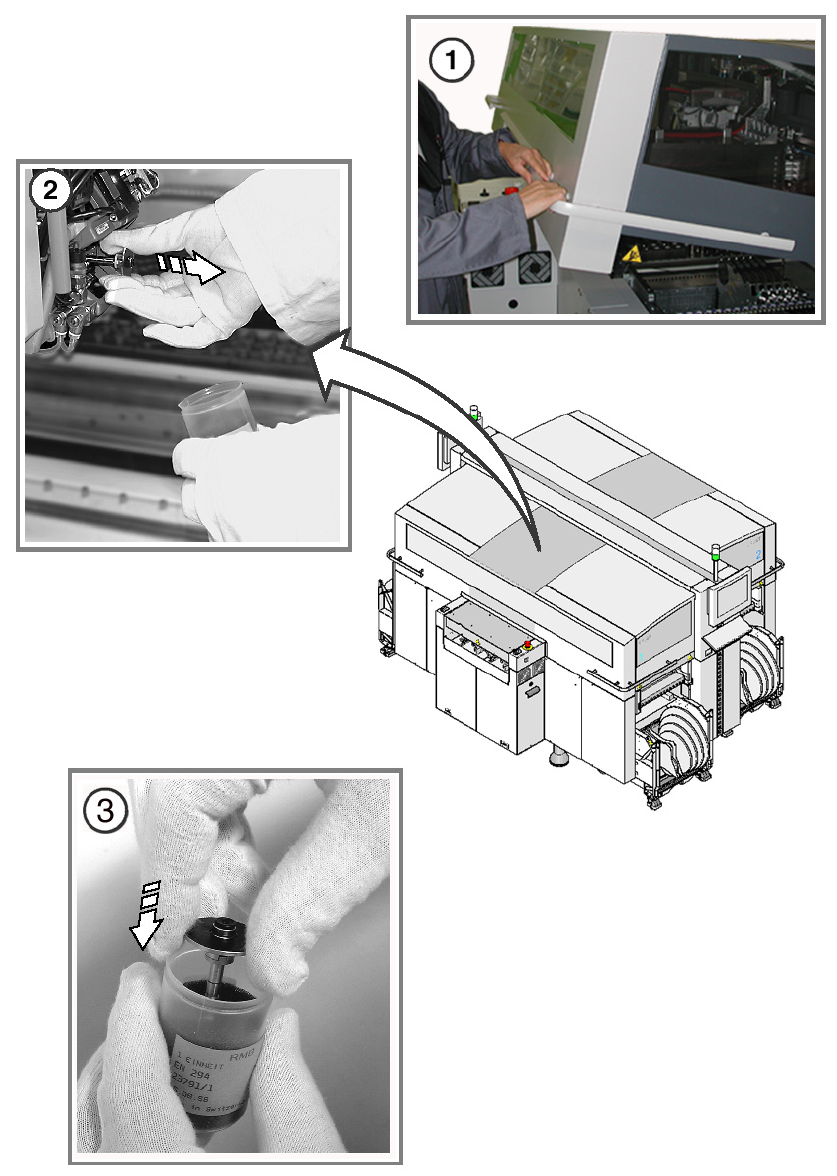

○ 将拾取贴片头吸嘴返回至吸嘴交换器。
① 打开保护罩。
5
切勿裸手去拿段位器光栅盘。维护段位器光栅盘时须戴上实验室手套。 5
5
这可以防止弄脏玻璃盘和摩擦轮，否则可能发生故障 （计数错误和超调）。 5
5
② 从贴片头上取下段位器光栅盘。
按图所示拉出段位器光栅盘。 5
5
5
③ 将段位器光栅盘放在所提供的容器内。
○ 将星形轴向前推进，直至拆下所有段位器光栅盘。
5
5 每月维护 D3
2.5 维护计划 2008 年 8 月中文版
28
5
