00195109-0202-MM-D3_CHS(1) - 第28页
5 每月维护 D3 2.5 维护计划 2008 年 8 月中文版 28 5
D3 5 每月维护
2008 年 8 月中文版 2.5 维护计划
27
5
进行每月维护时，需要下列工具和材料： 5
- 实验室手套
- 无纺布
- 镜头布
- 脱脂棉签
- SIPLACE 擦布
- 无水乙醇
- 成套的已清洁段位器光栅盘 （如有必要，换用新的光栅盘）
- 已清洁的并微量润滑的成套阀门推杆 （如有必要，换用新的成套阀门推杆）。
5
5
拾取 12 / 6 贴片头 5
更换段位器光栅盘及阀门推杆 5
○ 将拾取贴片头吸嘴返回至吸嘴交换器。
① 打开保护罩。
5
切勿裸手去拿段位器光栅盘。维护段位器光栅盘时须戴上实验室手套。 5
5
这可以防止弄脏玻璃盘和摩擦轮，否则可能发生故障 （计数错误和超调）。 5
5
② 从贴片头上取下段位器光栅盘。
按图所示拉出段位器光栅盘。 5
5
5
③ 将段位器光栅盘放在所提供的容器内。
○ 将星形轴向前推进，直至拆下所有段位器光栅盘。
5
5 每月维护 D3
2.5 维护计划 2008 年 8 月中文版
28
5
D3 5 每月维护
2008 年 8 月中文版 2.5 维护计划
29

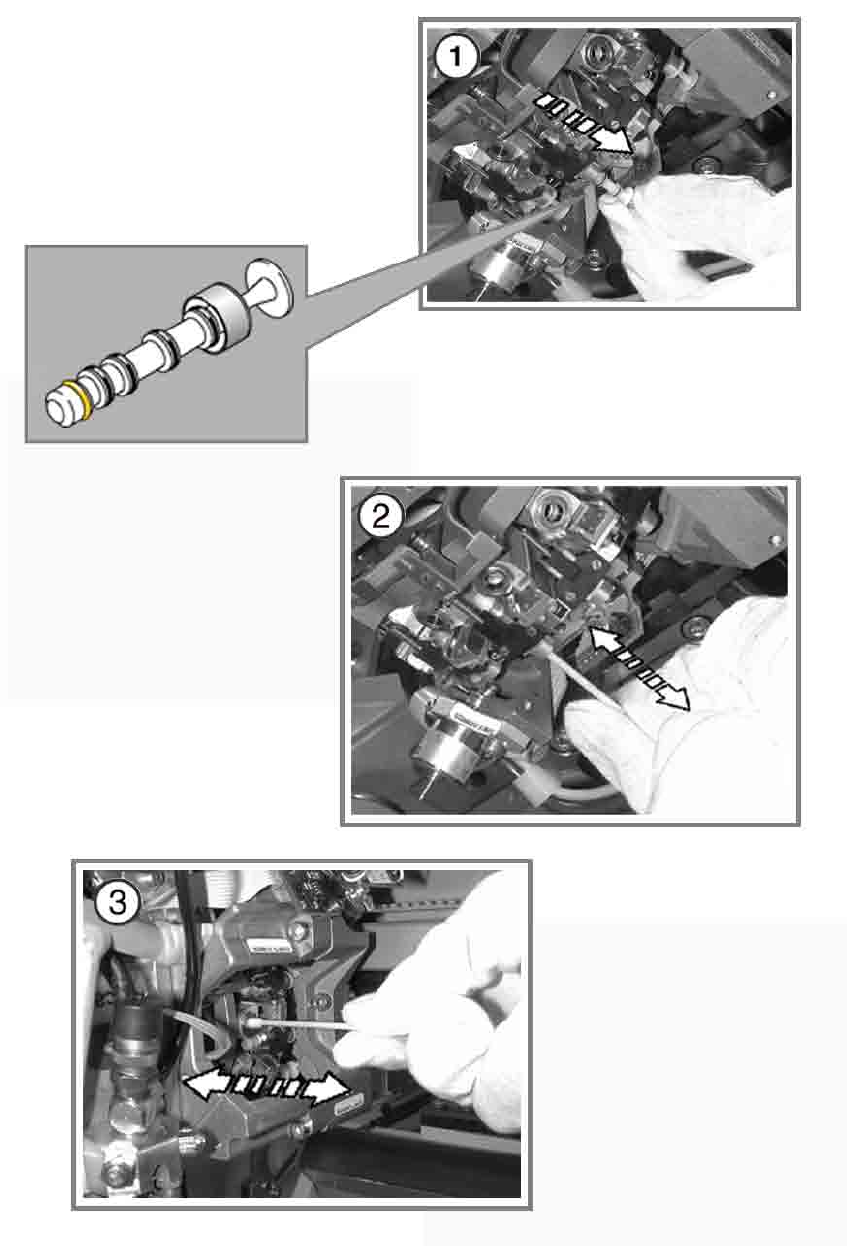

① 取下阀门推杆。
② 用浸有无水乙醇的脱脂棉签清洁阀壳。
不要使用刷管器或瓶刷子清洁阀壳。
否则会损坏阀壳。 5
5
○ 将已清洁的并微量润滑的成套阀门推杆插入阀壳。
参见 （“维护阀门推杆”）节。
○ 将阀门推杆前后移动若干次。
5
5
○ 如果阀门推杆极易活动，则换用新的阀门推杆。
如果阀门推杆运转太灵活，则无法保证其能够正常工作。 5
5
5
③ 用浸有无水乙醇的脱脂棉签清洁段位器。
不要使用刷管器或瓶刷子清洁段位器。
这会使段位器光栅盘的止动弹簧弹出，或使布或毛发遗留在段位器内，从而致使段位器发生故
障。 5
5
5
5
将棉签推入段位器时切勿过深，否则止动弹簧可能会弹出。 5
○ 把清洁的段位器光栅盘插入段位器。
参见 （“保养段位器光栅盘”）节。
用非常轻的力将段位器光栅盘压入位，以免损坏段位器光栅盘的止动弹簧。 5
5
5
5
5
○ 对于吸嘴交换器，使用 “Single Functions”（单项功能）菜单拾取收集贴片头的吸嘴。
5
5
