对于 C&P 贴片头 6 / 12 的每四个月维护，您需要准备： 7
- 用于安装塑料软管的钳子 2MS-PK-3/4
- 短毛刷
- 成套六角套筒扳手
- 无纺布
- 脱脂棉签
- 无水乙醇
- ISOFLEX TOPAS NCA52
- UNISILKON L250L
- 带 Structovis GHD 的油分配器 （代替 MULTEMP PS No. 2 黄油枪）
- 成套清洁段位器光栅盘 （必要时换用新光栅盘）
- 成套清洁阀门推杆 （必要时换用换用新阀门推杆）
- 必要时换用新 Z 轴齿型皮带
- 必要时换用新真空分配器
- 必要时为 DP 马达使用新 O 形圈
- 必要时为 DP 马达使用新齿型皮带。
7
7
准备工作 7
○ 将所有拾取贴片头吸嘴返回至吸嘴交换器。
○ 用主开关关闭贴片机。
7
○ 取下头罩。
○ 检查头罩座下方的橡胶气垫。
如已损坏，则更换。
7
7
7
7 4 个月维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
44
D3 7 4 个月维护
2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头
45
切记遵守 ESD 规定。
7
7
7
○ 覆盖供料器区域以保护供料器组件和贴片头前部。
7

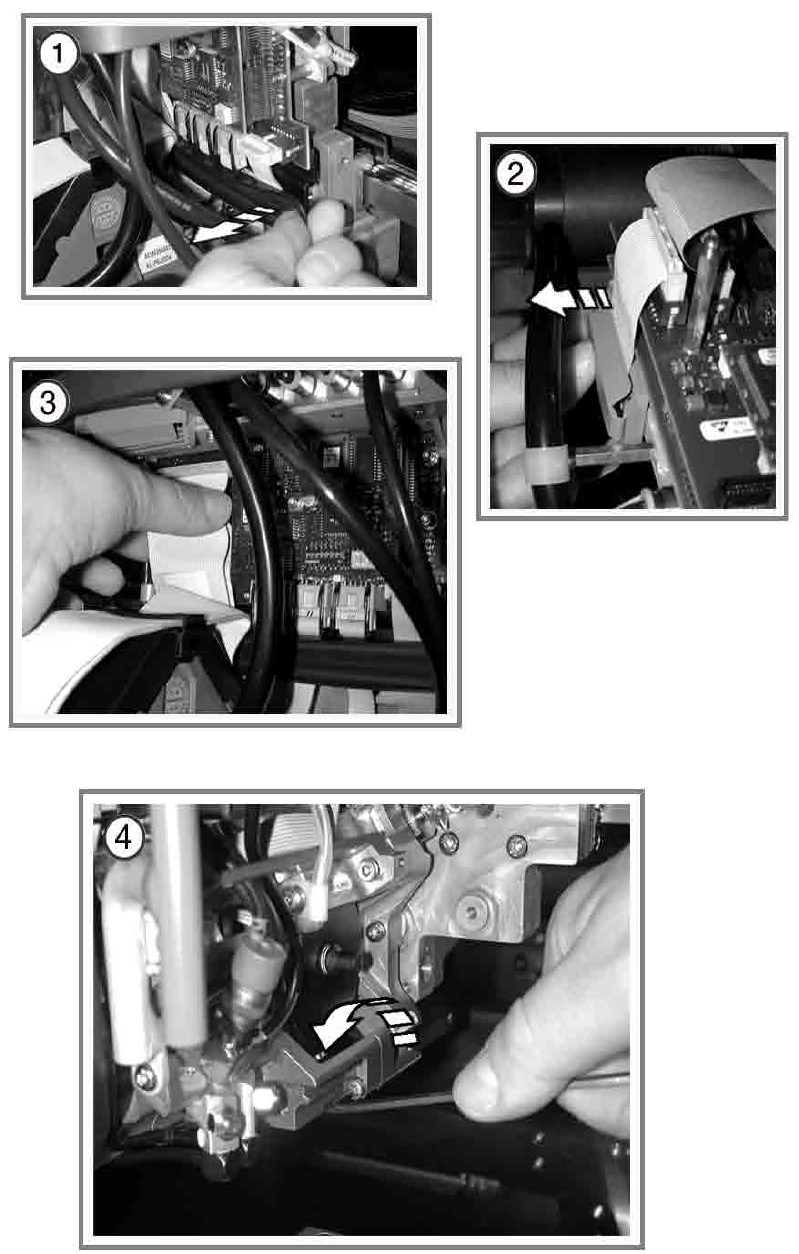

① 打开应变消除装置。
② 释放带状电缆上方的夹持器。
③ 拉出两条带状电缆。
7
④ 松开贴片头前部上的 4 个螺丝 （使用 3 mm 六角套筒扳手）并拆下前部。
拧下螺丝时，握住贴片头的前部。 7
注意不要碰到真空分配器。 7
7
旋转星形轴半圈，以免损坏带阀门推杆的阀门推杆驱动装置。 7
7
○ 将贴片头的前部放在软的 ESD 表面上 （使用下侧的阀门推杆）或将其放置在适当的头支架
上。
○ 取下段位器光栅盘，并将其存放在提供的容器中。
