D3 7 4 个月维护 2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头 49 星形轴 7 ① 用无纺布擦拭星形轴。 ○ 在星形轴制动器的旋转表面涂覆一薄层 ISOFLEX TOP AS NCA 52 润滑脂。清除可见的多余润 滑脂。 7 确保没有污物或润滑脂进入真空 通道。 7 7 7 7 真空分配器盘已粘合。 7 7 7 7 段位器 7 7 清洁过程中要小心，以免损坏段 位器中的段位器光栅盘止动 弹簧。…
7 4 个月维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
48
7
D3 7 4 个月维护
2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头
49

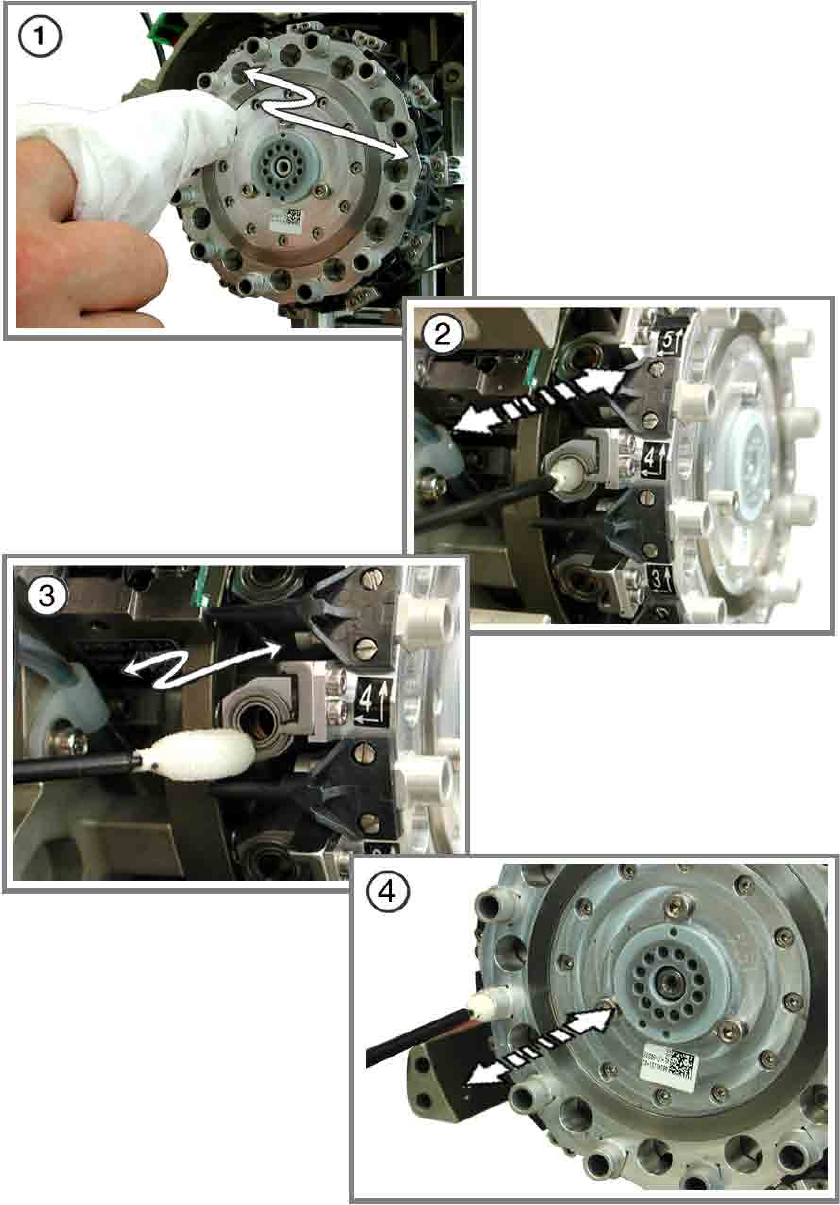

星形轴 7
① 用无纺布擦拭星形轴。
○ 在星形轴制动器的旋转表面涂覆一薄层 ISOFLEX TOPAS NCA 52 润滑脂。清除可见的多余润
滑脂。
7
确保没有污物或润滑脂进入真空通道。 7
7
7
7
真空分配器盘已粘合。 7
7
7
7
段位器 7
7
清洁过程中要小心，以免损坏段位器中的段位器光栅盘止动弹簧。 7
将棉签推入段位器时不要推至止动弹簧处，否则止动弹簧可能会弹出。 7
7
② 用浸有无水乙醇的棉签仔细清洁段位器。
③ 清除段位器四周可见的污物。
7
7
阀通道 7
○ 取下阀门推杆。
④ 用浸有无水乙醇的脱脂棉签清洁阀通道。
○ 清洁阀通道四周。
7 4 个月维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
50
7
