D3 7 4 个月维护 2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头 59 ① 用浸有无水乙醇的无纺布小心地清洁文 氏管吸嘴。 ① 通过压缩空气向文氏管吸嘴吹气。 ① 干无纺布清洁 O 形圈 （必要时更换 O 形圈） 。 ① 用 UNISILKON L250L 少量润 滑文氏管吸嘴的 O 形圈。 ① 用浸有无水乙醇的棉签清洁真空发生器 组，并通过压缩空气吹气。 ① 将清洁的真空发生器部件置于干净的表 面…
7 4 个月维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
58
D3 7 4 个月维护
2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头
59

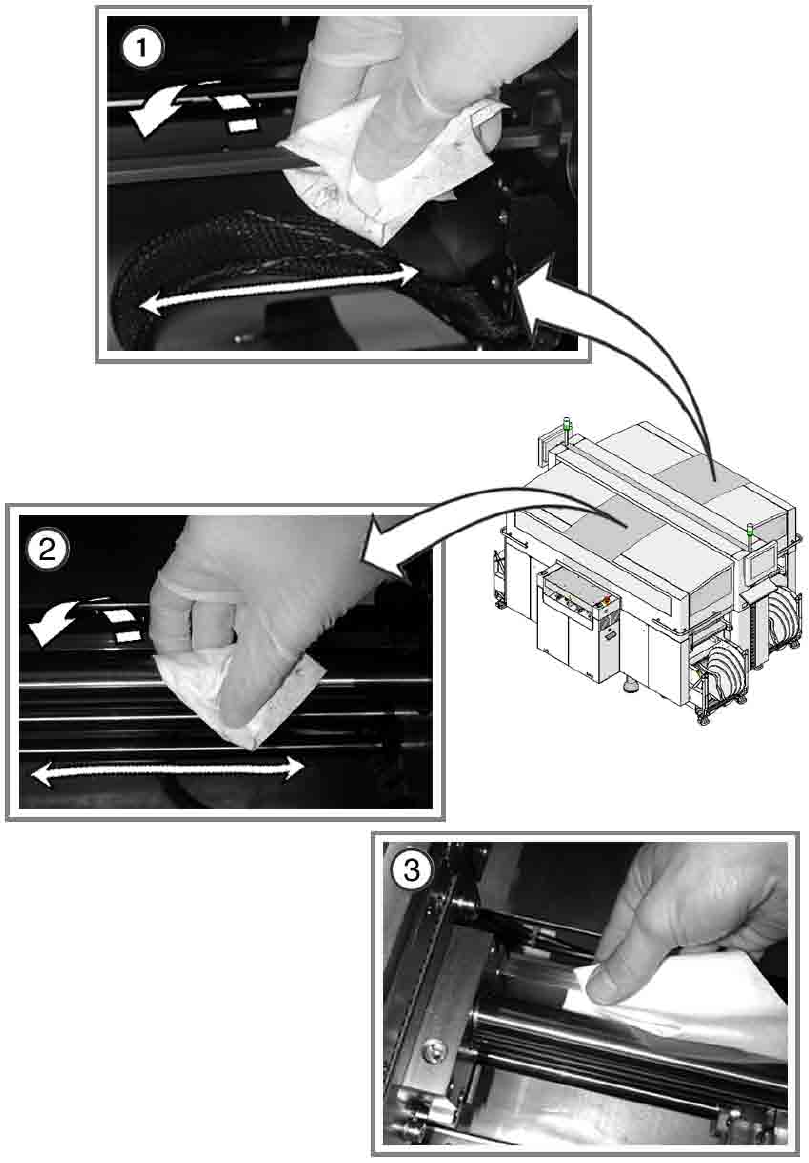

① 用浸有无水乙醇的无纺布小心地清洁文氏管吸嘴。
① 通过压缩空气向文氏管吸嘴吹气。
① 干无纺布清洁 O 形圈 （必要时更换 O 形圈）。
① 用 UNISILKON L250L 少量润滑文氏管吸嘴的 O 形圈。
① 用浸有无水乙醇的棉签清洁真空发生器组，并通过压缩空气吹气。
① 将清洁的真空发生器部件置于干净的表面上。
7
消声器 7
○ 拧松消声器的螺丝，然后将消声器卸下。
② 用浸有无水乙醇的棉签清洁通向文氏管吸嘴的孔。
○ 检查消声器是否脏污。
如果消声器已变色，换用新消声器，并按相反顺序安装。
7
装配真空发生器 7
○ 装配真空发生器组和文氏管吸嘴，并小心拧紧螺丝。
③ 用钳子重新连接压缩空气软管。
7
○ 装上头罩。
○ 重新插入吸嘴。
7
测试贴片机 7
分隔贴片头的前后部可改变元件照相机和 PCB 照相机之间的距离。 7
○ 测试元件贴片程序，检查贴装是否依然精确。
○ 如果无法保证贴装的精确性，重新测量段位器偏移 2。
7
