00195109-0202-MM-D3_CHS(1) - 第63页
D3 8 年度维护 2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头 63 废料带切割器的功能测试 8 ① 将一张 DIN A3 纸或两张粘在一起的 DIN A4 纸放入废料带导轨 槽。 8 一张 DIN A4 纸太短，无法到达废料带切割 器。 8 8 8 ② 使用胶带将纸张牢牢地粘到废料带导轨 槽上。 8 确保无任何纸张粘贴在贴片头的 运动轨道范围内。 8 8 8 ③ 以服务工程师身份登录贴片机，然后启 …
8 年度维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
62
8
D3 8 年度维护
2008 年 8 月中文版 7.1 维护 C&P 6 / 12 贴片头
63

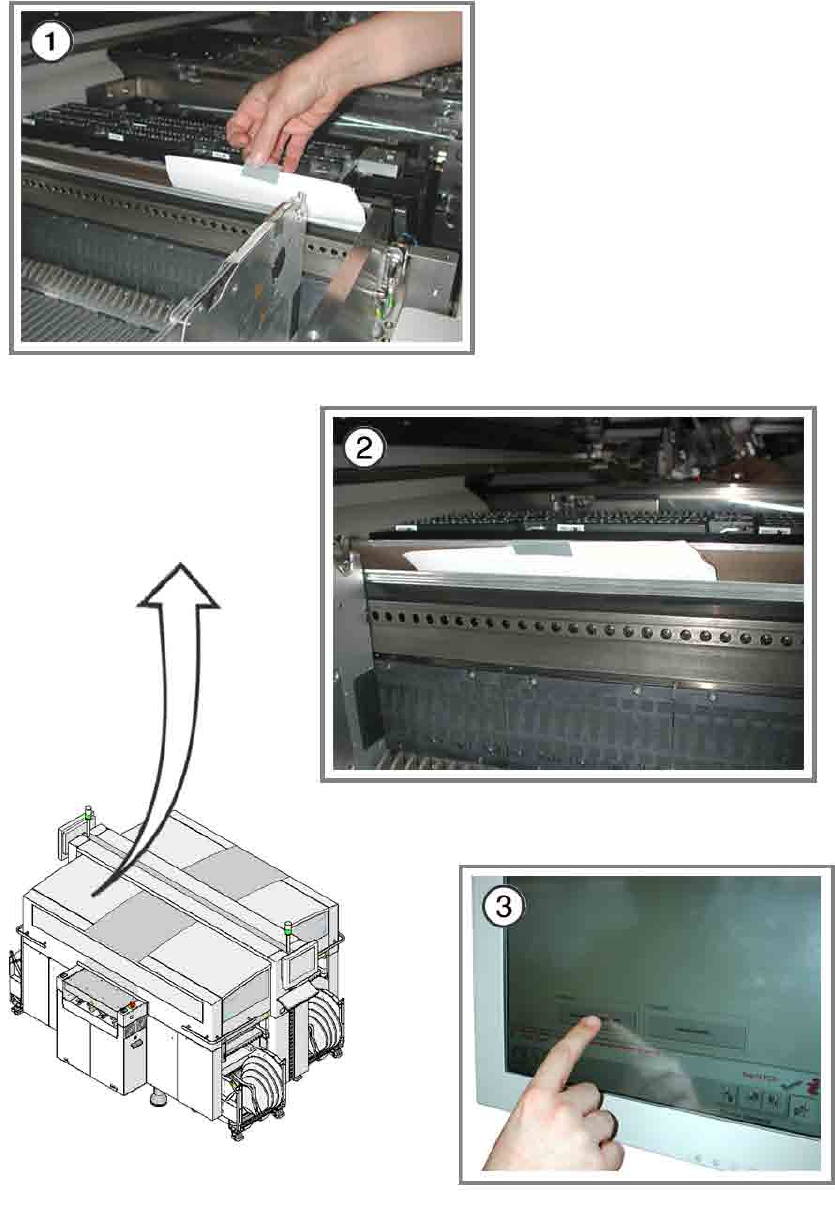

废料带切割器的功能测试 8
① 将一张 DIN A3 纸或两张粘在一起的 DIN A4 纸放入废料带导轨槽。
8
一张 DIN A4 纸太短，无法到达废料带切割器。 8
8
8
② 使用胶带将纸张牢牢地粘到废料带导轨槽上。
8
确保无任何纸张粘贴在贴片头的运动轨道范围内。 8
8
8
③ 以服务工程师身份登录贴片机，然后启动 SITEST。
③ 在任务栏中，单击 “Component tables”（元件料台）按钮。
③ 在显示的视图中，单击 “Activate tape cutter”（激活废料带切割器）。
8
○ 从废料带导轨槽中取出纸张。
如果切割得不干净，请联系您的地区服务中心。
8
8
8 年度维护 D3
7.1 维护 C&P 6 / 12 贴片头 2008 年 8 月中文版
64
8
