Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikä sittely Painos 07/97 CE FIN ohjelmave rsiosta SR.403.xx 6. 3 Komponenttipöydät 6 - 11 6.3 Kompo nenttip öydät 6.3.1 Toimi nta Ladonta- automaa tit SIP LACE 80S -15/F3 on …
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6
6.2 Asennus yleisesti Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx
6 - 10

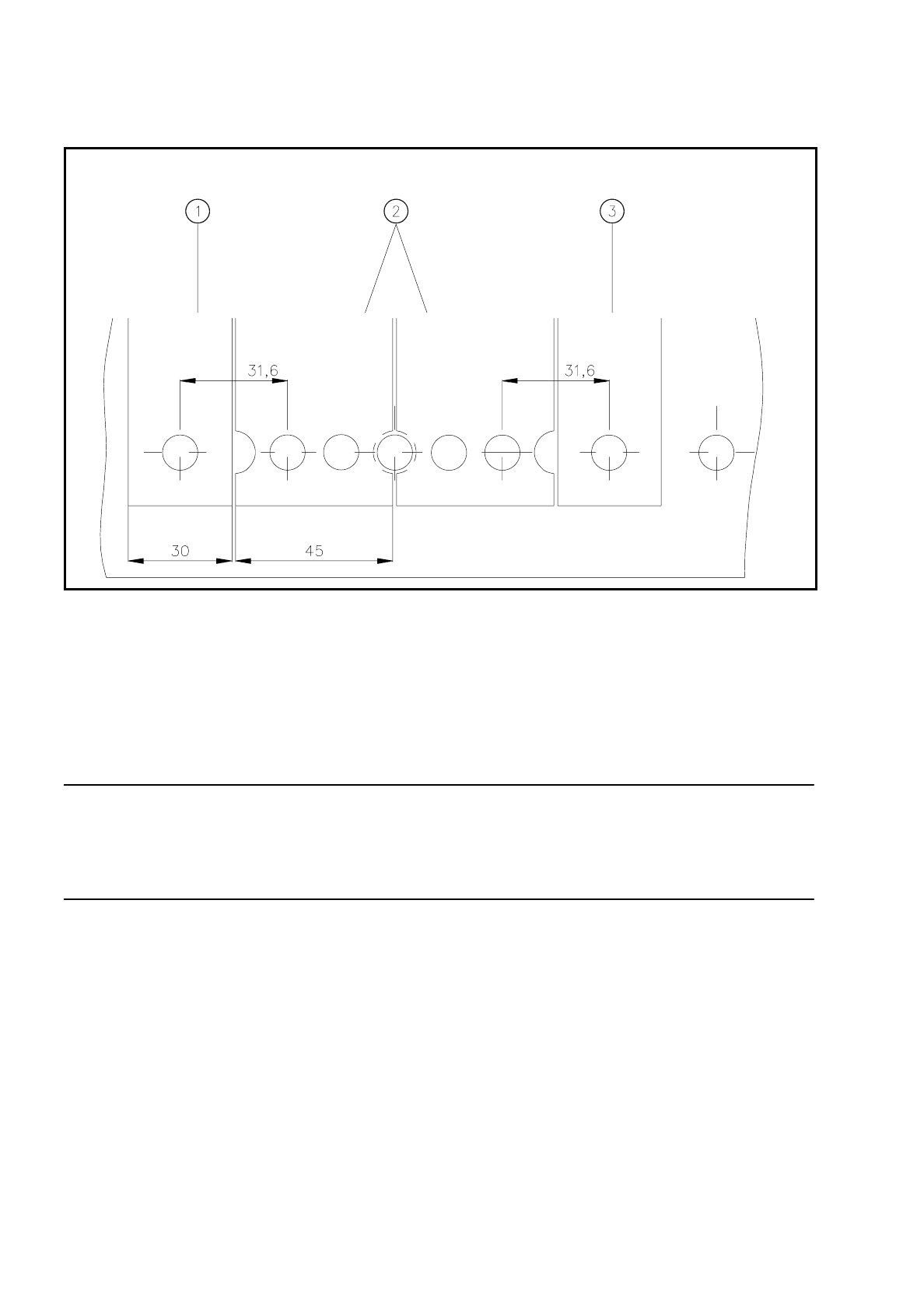

Kuva 6.2.2 45 mm leveyksisten moduulien asennus
- Seloste kuvaan 6.2.2
1) Syöttömoduuli leveydeltään 30 mm 2) Syöttömoduuli leveydeltään 45 mm
3) Syöttömoduuli leveydeltään 30 mm
●
Tarkista, onko moduuli tukevasti komponenttipöydällä.
●
Sulje moduulin pistoke koskettimeen, joka sijaitsee paikan alla.
OHJE
Huolehdi, että käytät moduulin liitännässä ehdottomasti paikkaan kuuluvaa kosketinta, koska jotkut moduulit
saavat ohjausimpulssin tämän koskettimen kautta. Voi olla muutoin mahdollista, että kuljetin ei toimi oikein,
jos sitä ei liitetä oikeaan koskettimeen.
6.2.1.3 Lopuksi suoritettavat toiminnot
●
Sulje suojavaipat sekä kytke ohjaus päälle.
●
Suorita kyseessä olevassa tapauksessa jälkitäyttötarkastus (Kohta 3.4 englanninkielisessä päädokumen-
taatiossa).
●
Jatka ladontaa.
Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely
Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.3 Komponenttipöydät
6 - 11
6.3 Komponenttipöydät
6.3.1 Toiminta
Ladonta-automaatit SIPLACE 80S-15/F3 on varustettu vaihtokelpoisilla komponenttipöydillä. Nämä kompo-
nenttipöydät voidaan vaihtaa suhteellisen vähäisin kustannuksin.
6.3.2 Komponenttipöytien vaihtaminen
6.3.2.1 Purkaminen
VAROITUS
OO
Vaihtaessasi komponenttipöydän, noudata alla kuvattua järjestystä, jossa irrotat pistokkeen kommunikaatio-
yksiköltä ja liitä takaisin. Muussa tapauksessa saattaa ilmetä komponenttipöydällä häiriöitä.
6.3.2.2 Tarpeelliset työkalut
VAROITUS
OO
Aja portaali komponenttipöydän alueelta piirilevykuljettimen yli. Niin estät pään törmäyksen.
VAARA
OOO
Paina HÄTÄ-SEIS-painiketta.
●
Vedä komponenttipöydän virransyöttöpistoke irti (2).
●
Vedä kommunikaatiopistoke irti (1).
●
Vedä tarvittaessa komponenttipöydän paineilmaliitäntä irti (3).
●
Työnnä nostovaunu komponenttipöydän alle (A).
●
Irrota komponenttipöydän kiinnityksen molemmat kuusiokoloruuvit (5).
●
Avaa vaakakiinnitin (7).
Artikkelinumero
Kuusiokoloavain, sarja
Vaihtopöytänostovaunu 00123141-01
6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6
6.3 Komponenttipöydät Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx
6 - 12
●
Nosta varovasti komponenttivaihtopöytä nostovaunulla niin ylös, kunnes keskityspultit (8) ovat porausten
ulkopuolella.
●
Vedä nyt komponenttivaihtopöytä ulos.
Kuva 6.3.1 Komponenttivaihtopöydän purkaminen
4
5
3
1
2
4
5
6
8
7
A
