Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.4 Tyhjänauhaleikkauslaite SIPLACE 80S-15/F3-automaateilla

6 - 15

6.4 Tyhjänauhaleikkauslaite SIPLACE 80S-15/F3-auto-

maateilla

6.4.1 Yleistä

Ladonta-automaatti SIPLACE 80S-15/F3 on varustettu molempien komponenttipöytien asennuspaikoilla tyh-

jänauhaleikkauslaitteella. Tyhjänauhaleikkauslaite suorittaa nauhajätteen poikkileikkauksen. Nauhan leikka-

uskappaleet tippuvat komponenttipöydän alapuolella olevaan jätesäiliöön.

●

Tyhjennä päivittäin tämä jätesäiliö.

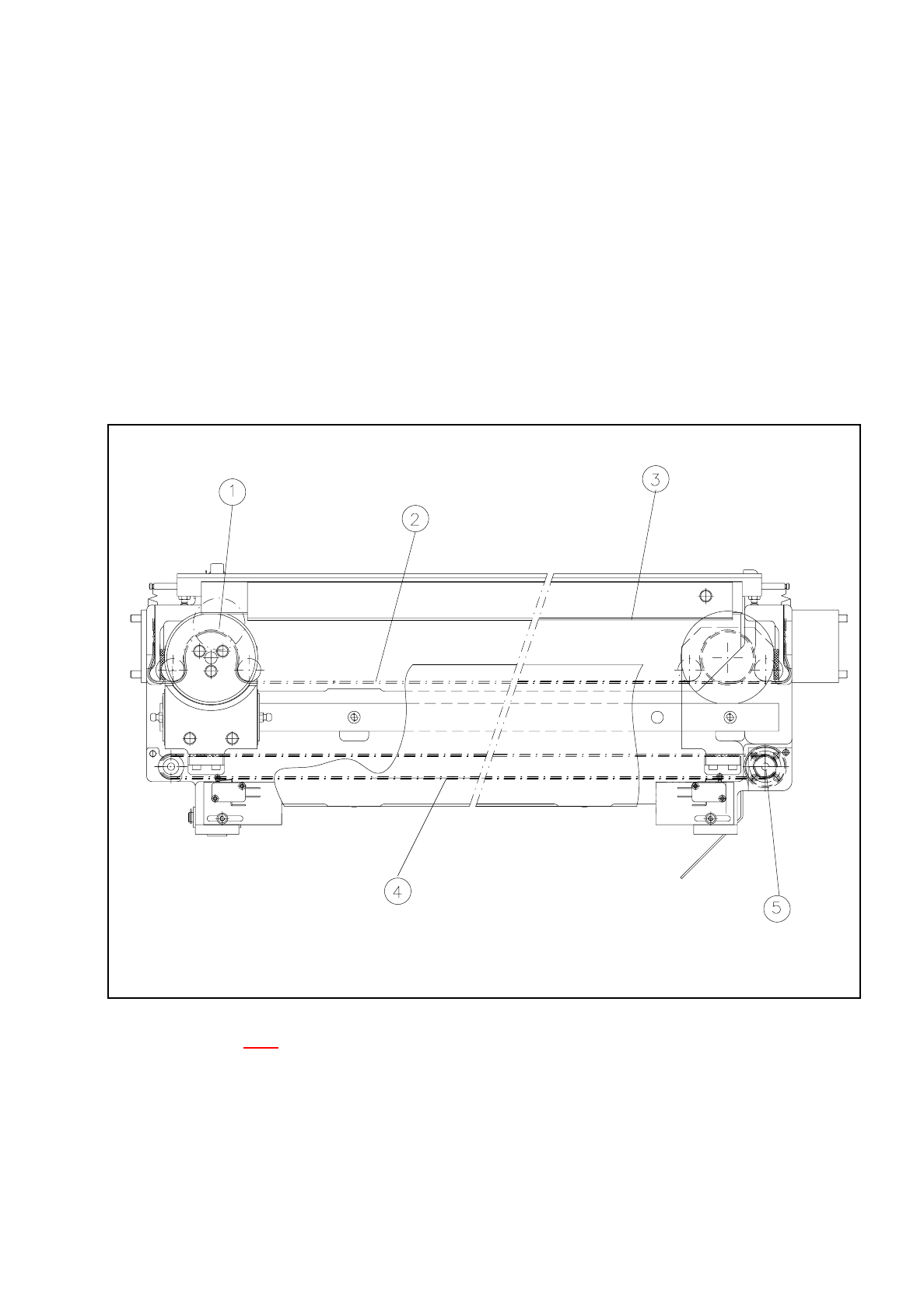

Kuva 6.4.1 Tyhjänauhaleikkauslaite

- Seloste kuvaan 6.4.1

1) Leikkauspyörä 2) Leikkauspyörän hammashihna

3) Leikkausreuna 4) Käyttöhammashihna

Käyttömoottori

6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6

6.4 Tyhjänauhaleikkauslaite SIPLACE 80S-15/F3-automaateilla Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx

6 - 16

6.4.2 Nauhan johtaminen leikkauslaitteelle

OHJE

Käytä SIPLACE 80 S15/F3-ladonta-automaatissa ainoastaan tähän koneeseen suunniteltua nauhasyöttömo-

duulia. Syöttömoduulien edessä on tyhjien nauhojen kuljetetuskanava, jossa tyhjät nauhat kuljetetaan pois.

●

Aseta nauhasyöttimelle, kuten kuvattu vastaavassa kohdassa.

●

Ohjaa tyhjä nauha tyhjien nauhojen kuljetetuskanavaan, kuten kuvassa 6.4.2 esitetään.

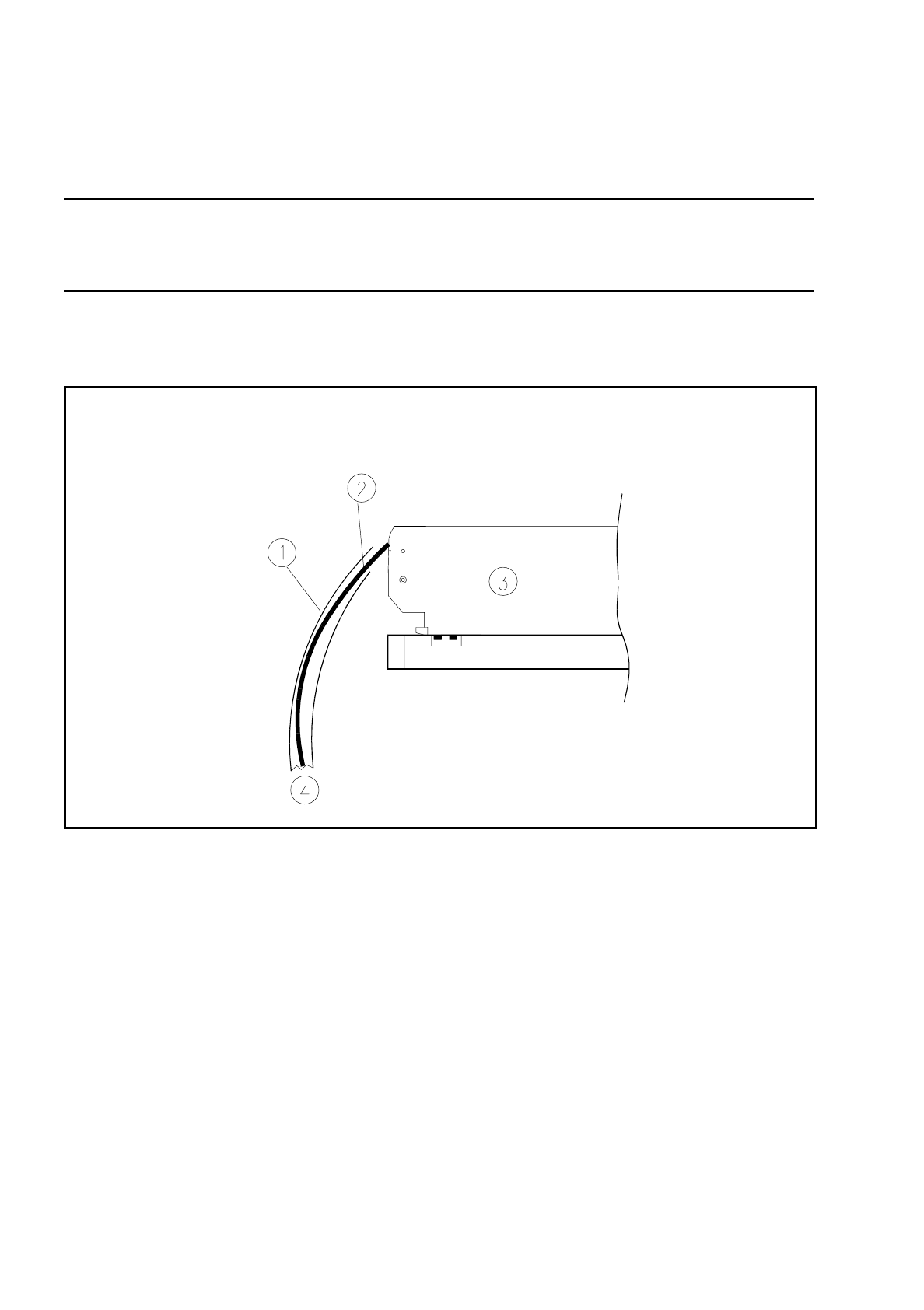

Kuva 6.4.2 Nauhan johtaminen leikkauslaitteelle

- Seloste kuvaan 6.4.2

1) Tyhjien nauhojen kuljetuskanava 2) Tyhjä nauhat

3) Nauhansyöttömoduuli

Leikkauslaitteelle

Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely

Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.5 Kelakontti (uusi ryhmä)

6 - 17

6.5 Kelakontti (uusi ryhmä)

6.5.1 Yleistä

Voidaan käyttää 15" keloja.

6.5.2 Yleiskatsaus

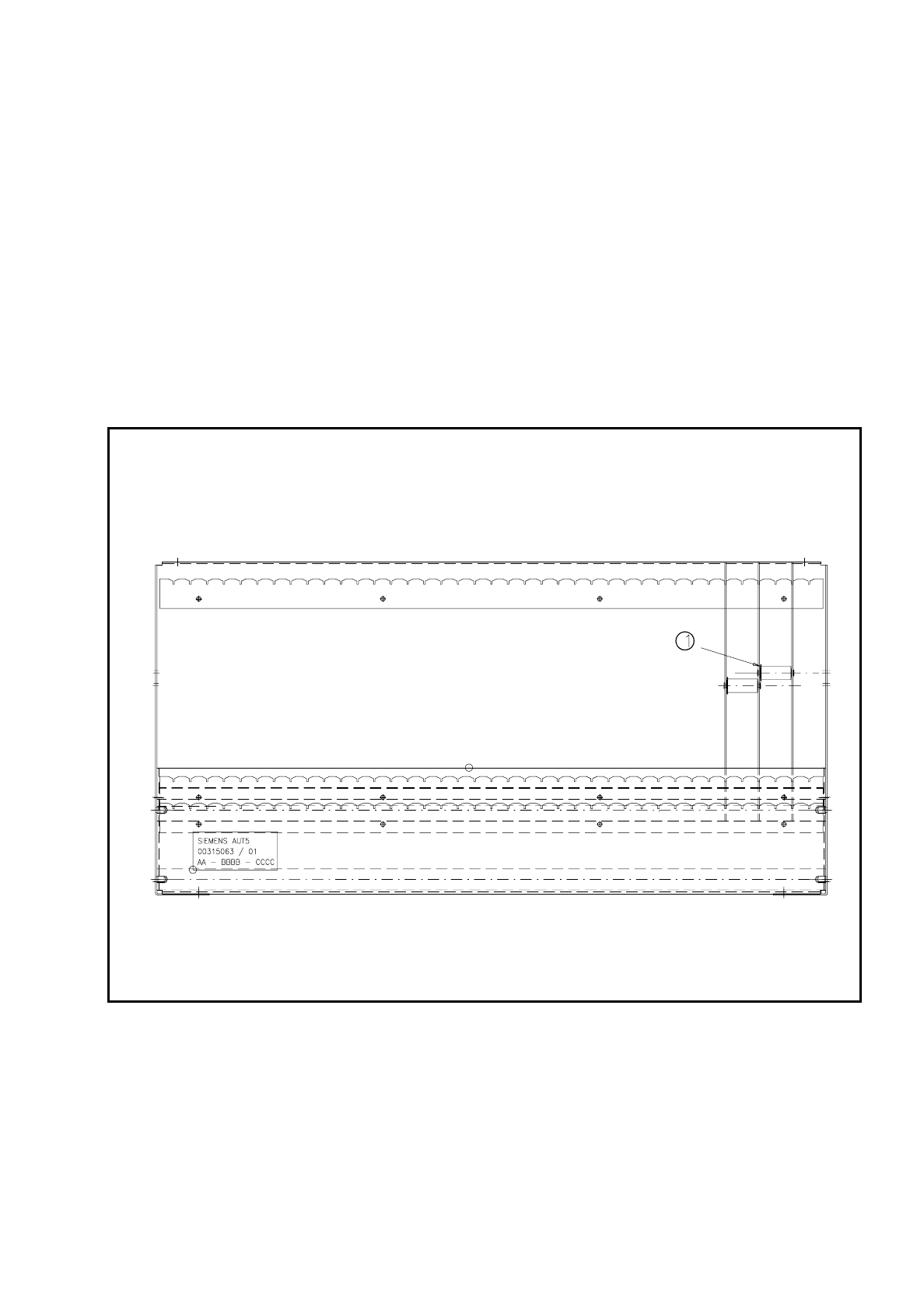

Kuva 6.5.1 Kelakontti - päällyskuva

- Seloste kuvaan 6.5.1

1) Pistoakselit on varattu nauhamoduuleille

Jakoetäisyys välipeltejä varten puolitettu (15,8 mm)

Kelahalkaisija muokattavissa maks. 15" saakka.

15" kelat ainoastaan yläurassa tai loppu tangoissa

Väliseinät ovat taaksepäin yhteensopivia
