6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6 6.5 Kelakontti (uusi ryhmä) Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6 - 18 OHJE Suuril la kel oilla ( > 5") täytyy k äyttää pistoak sele ita ku ljet…

Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely

Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.5 Kelakontti (uusi ryhmä)

6 - 17

6.5 Kelakontti (uusi ryhmä)

6.5.1 Yleistä

Voidaan käyttää 15" keloja.

6.5.2 Yleiskatsaus

Kuva 6.5.1 Kelakontti - päällyskuva

- Seloste kuvaan 6.5.1

1) Pistoakselit on varattu nauhamoduuleille

Jakoetäisyys välipeltejä varten puolitettu (15,8 mm)

Kelahalkaisija muokattavissa maks. 15" saakka.

15" kelat ainoastaan yläurassa tai loppu tangoissa

Väliseinät ovat taaksepäin yhteensopivia

6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6

6.5 Kelakontti (uusi ryhmä) Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx

6 - 18

OHJE

Suurilla keloilla (> 5") täytyy käyttää pistoakseleita kuljettimien käyttöturvallisuuden takaamiseksi.

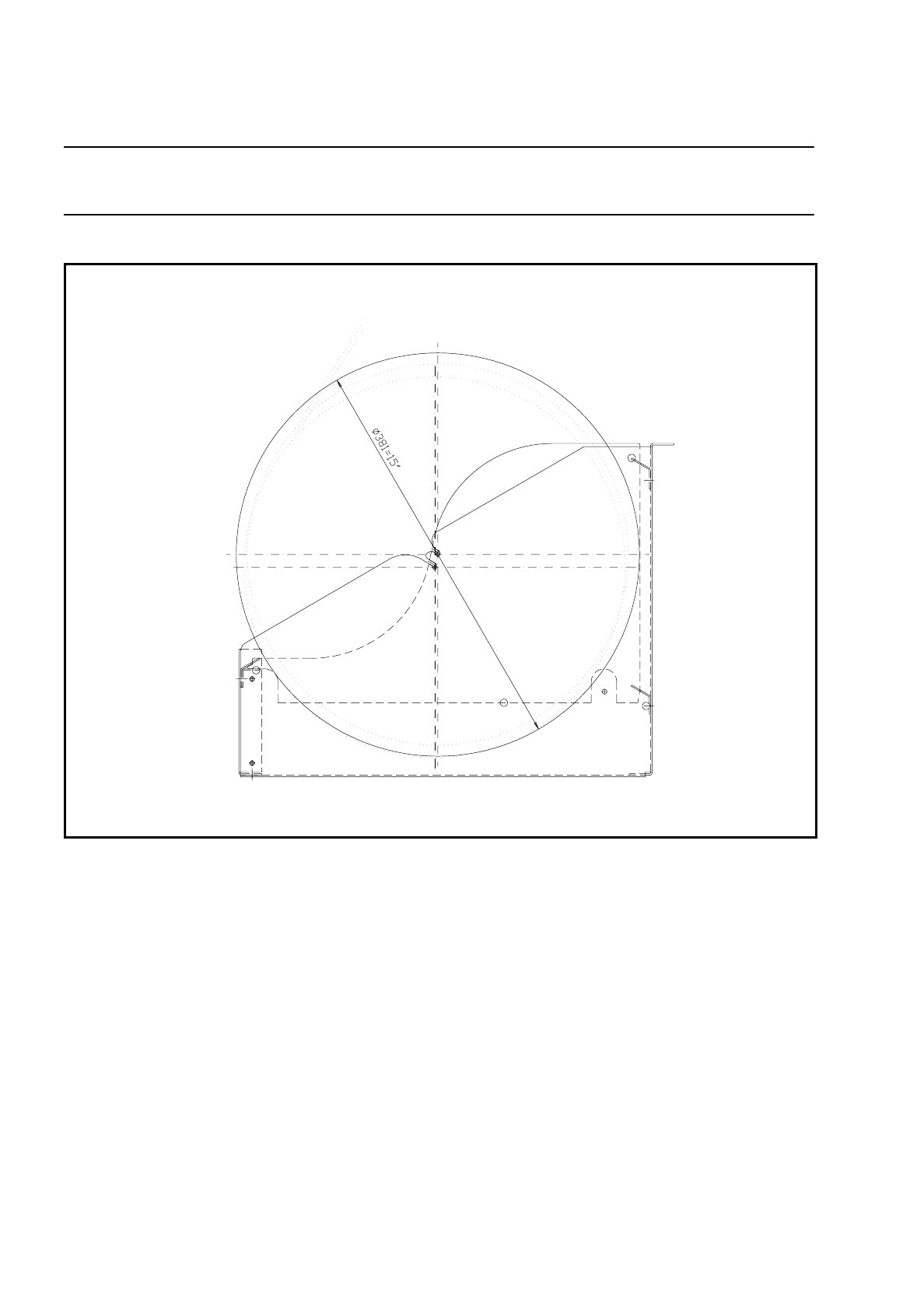

Kuva 6.5.2 Nauhakontti - sivukuva (nauhan kanssa)

Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely

Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.6 Wafflepack-vaihtaja

6 - 19

6.6 Wafflepack-vaihtaja

6.6.1 Yleiskatsaus

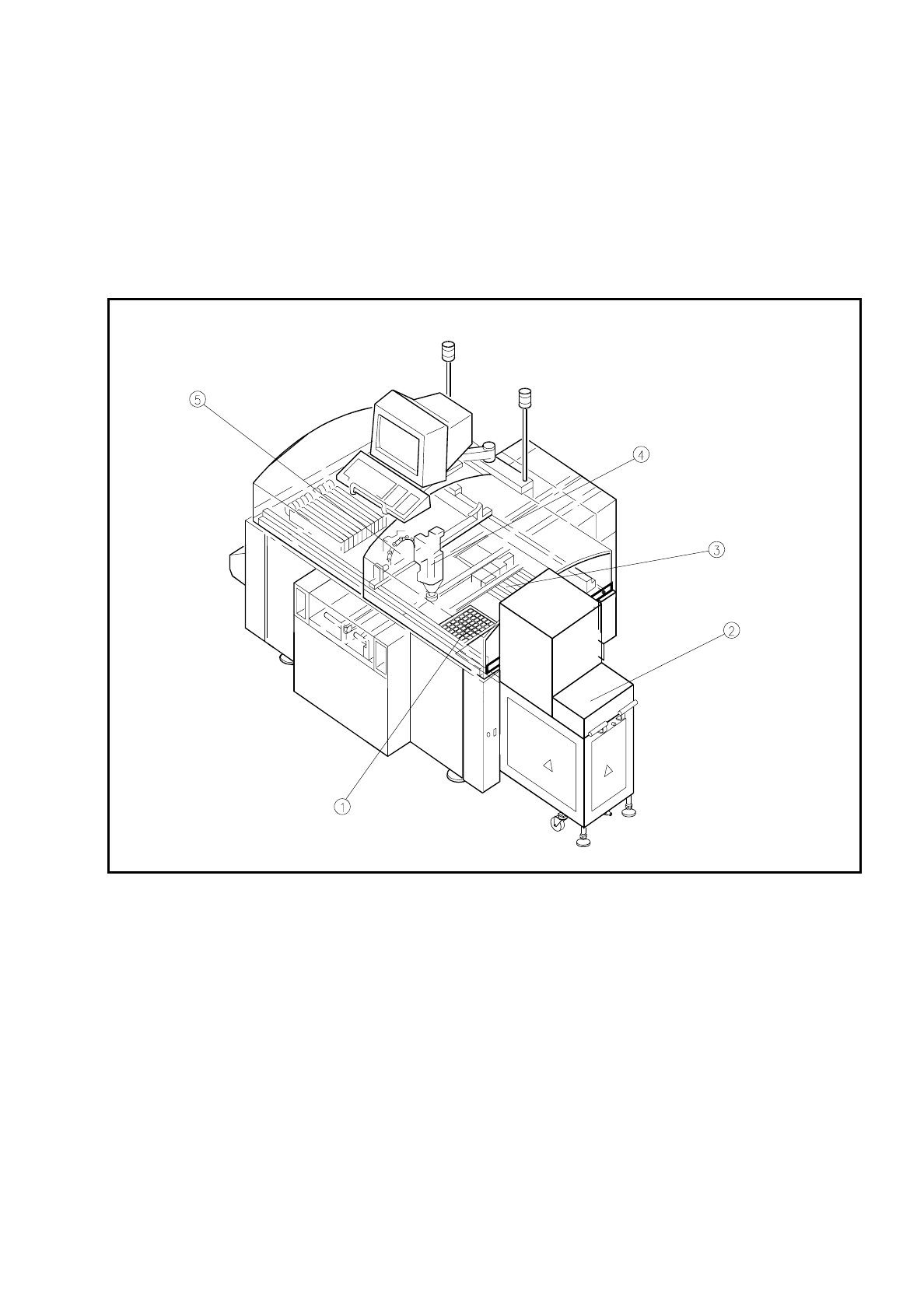

Kuva 6.6.1 Wafflepack-vaihtaja SIPLACE 80F3 :lla

- Seloste kuvaan 6.6.1

1) Wafflepack-vaihtaja paikalla 1 2) Wafflepack-vaihtaja

3) Paikka 2 4) IC-ladontapää

5) Revolveripää
