Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely Painos 07/97 CE FIN ohjelmave rsiosta SR.403.xx 6.6 Wafflepack-vaihtaja 6 - 25 6.6.7 Waffl epack-vaihtajan uudelleentäyttäminen OHJE Molempi a kouruj a tuote nro 0…

6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6

6.6 Wafflepack-vaihtaja Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx

6 - 24

6.6.5 Näyttölaite ja käyttöelementit

Wafflepack-vaihtajalla sijaitsevat HÄTÄ-SEIS-kytkin ja nopeudensäätökytkin. Molemmat käyttöelementit

sijaitsevat konetelineessä Wafflepack-vaihtajan takapuolella.

●

Painike - hitaasti

Sellaisten pienten komponenttien tasovarastoja varten, jotka voisivat pudota nopealla tasovaraston liikku-

misella taskuistaan, on olemassa mahdollisuus pienentää tasovaraston nopeutta.

Paina Hitaasti-painiketta.

Kaikki tasovarastot liikkuvat hitaammalla nopeudella.

●

Hätä-Seis-kytkin

Paina Hätä-Seis-kytkintä. Virransyöttö katkaistaan ja koko laitteisto pysähtyy.

6.6.6 Varolaiteet

●

Hätä - Seis-kytkin.

Koko laitteisto, kuten esim. SIPLACE 80F ja Wafflepack-vaihtaja, pysähtyvät välittömästi.

Nyt on mahdollista jatkaa ladontaa tai keskeyttää. Huomioi samalla mahdolliset epätäydellisesti ladotut pii-

rilevyt.

●

Suojaovet

Avaamalla suojaovet kytkeytyy Wafflepack-vaihtaja jännitteettömäksi ja Wafflepack-vaihtajan toiminta

pysähtyy. Sulkemalla suojaovet jatkaa Wafflepack-vaihtaja toimintaansa.

VARO

∆

Wafflepack-vaihtajan suojaovia ei pidä avata noudettaessa komponenttia Wafflepack-vaihtajasta.

Käyttöohje SIPLACE 80S-20/F4/F4-6 6 Komponenttikäsittely

Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx 6.6 Wafflepack-vaihtaja

6 - 25

6.6.7 Wafflepack-vaihtajan uudelleentäyttäminen

OHJE

Molempia kouruja tuote nro 00132110-04 (vanha) ja tuote nro 116 431 (uusi) voidaan käyttää. Kuitenkaan

näitä kouruja ei voida asettaa sekakäyttöön, s.o. asetuksessa voidaan kerrallaan käyttää aina vain samoja

tyyppejä.

Wafflepack-vaihtaja voidaan täyttää uudelleen pysäyttämättä konetta.

Wafflepack-vaihtajan uudelleenitäyttöposition käynnistys ja pysäytys on ladonnan aikana mahdollista.

Katso lisäksi englanninkielisessä dokumaentaatiossa osa 5.4.6.

Valikossa

Feeders

(Komponenttikuljetusjärjestelmät) ja sen alivalikossa „Wafflepack-vaihtaja” ovat kuvat-

tuina toiminnat, jotka voit suorittaa Wafflepack-vaihtajalla.

Wafflepack-vaihtajan ollessa fysikaalisesti installoituna ja kaapeloituna vastaavalle paikalle ovat myös

yksittäistoimintojen käynnistys ja pysäytys mahdollisia ilman vastaavaa asetusta. Täyttöastesyöttö ei ole

mahdollista.

Jos ladonnan aikana täytetään uudelleen eri asetuksella, täytyy silloin syöttää täyttöasteet jälkikäteen

(vastaavan asetuksen lähettämisen jälkeen) asemalle tunnetuiksi.

Kourun tarkistus -varaus jälkitäyttöposition lopettamisessa suoritetaan senhetkisellä, aseman saamalla

asetuksella. Jos uudelleentäyttö on jo suoritettu seuraavaa asetusta varten, ei käytetty pyyntö kouruvara-

uksesta voi täsmätä tulevan asetuksen kanssa.

6.6.8 Järjestelmän käyttäytyminen virhetilanteissa

Jos uudelleentäyttöpositio valitaan nouto- tai kouru - vaihtoprosessin aikana, kuitatataan pyyntö negatiivi-

sesti ilmoituksella "Wafflepack-vaihtaja parhaillaan työskentelemässä"

(Wafflepack changer currently

being processed)

. Noutoprosessin lopettamisen jälkeen täytyy valita uudelleen valikkokohta "Siirry uudel-

leentäyttöpositioon"

(Go to refill position)

Jos ladontapää hakee Wafflepack-vaihtajaa tämän ollessa uudelleentäyttöpositiossa, odottaa ladonta-

jakso tilailmoituksen "Odottamassa Wafflepack-vaihtajan uudelleentäyttöpositiota"

(Waiting for waffle-

pack changer refill position to be quit)

jälkeen käyttäjältä Wafflepack-vaihtajan uudelleentäytön

lopetusta.

Jos käyttäjä valitsee jonkun muun Wp-v-toiminnan kuin “lopeta uudelleentäyttöpositio” “

Quit refill posi-

tion

”, vaikka vaihtaja on uudelleentäyttöpositiossa, hylätään pyyntö ilmoituksella "Wp-v uudelleentäyttöpo-

sitiossa". Sama koskee tilannetta "Lopeta uudelleentäyttöpositio"

(Quit refill position)

, vaikka se ei ole

uudelleentäyttöpositiossa.

Jos valitaan Wp-v-toiminta paikalta, jossa ei ole Wp-v:tä, hylätään tämä 10 sek. viiveen kuluttua ilmoituk-

sella "Ei Wp-v:tä tällä paikalla"

(No Wafflepack changer at this location)

6 Komponenttikäsittely Käyttöohje SIPLACE 80S-20/F4/F4-6

6.6 Wafflepack-vaihtaja Painos 07/97 CE FIN ohjelmaversiosta SR.403.xx

6 - 26

6.6.9 Wafflepack-vaihtajan asennus

●

Ennen WP-V:n ajoa koneeseen irrota komponettikameramodulin kameran yläosa.

VAROVASTI

∆

Wp-v voidaan viedä koneeseen ja tuoda ulos siinä olevilla pyörillä. Pyörät eivät kuitenkaan sovellu Wp-v:n pit-

kän matkan kuljetukseen. KAATUMISVAARA!

Käytä kuljetukseen sopivaa nostovaunua (Artikkelinumero Nr. 00123141-01).

●

Vie Wp-v varovasti haluttuun paikkaan koneessa. Wp-v:n kiinnitysnastat täytyy alla SIPLACE:n kiinni-

tysurien yläpuolella.

●

Tarkista mitta (87 +/- 0,5 mm) kourun alareunan ja komponenttipöydän yläreunan välillä (katso kuva

6.6.5).

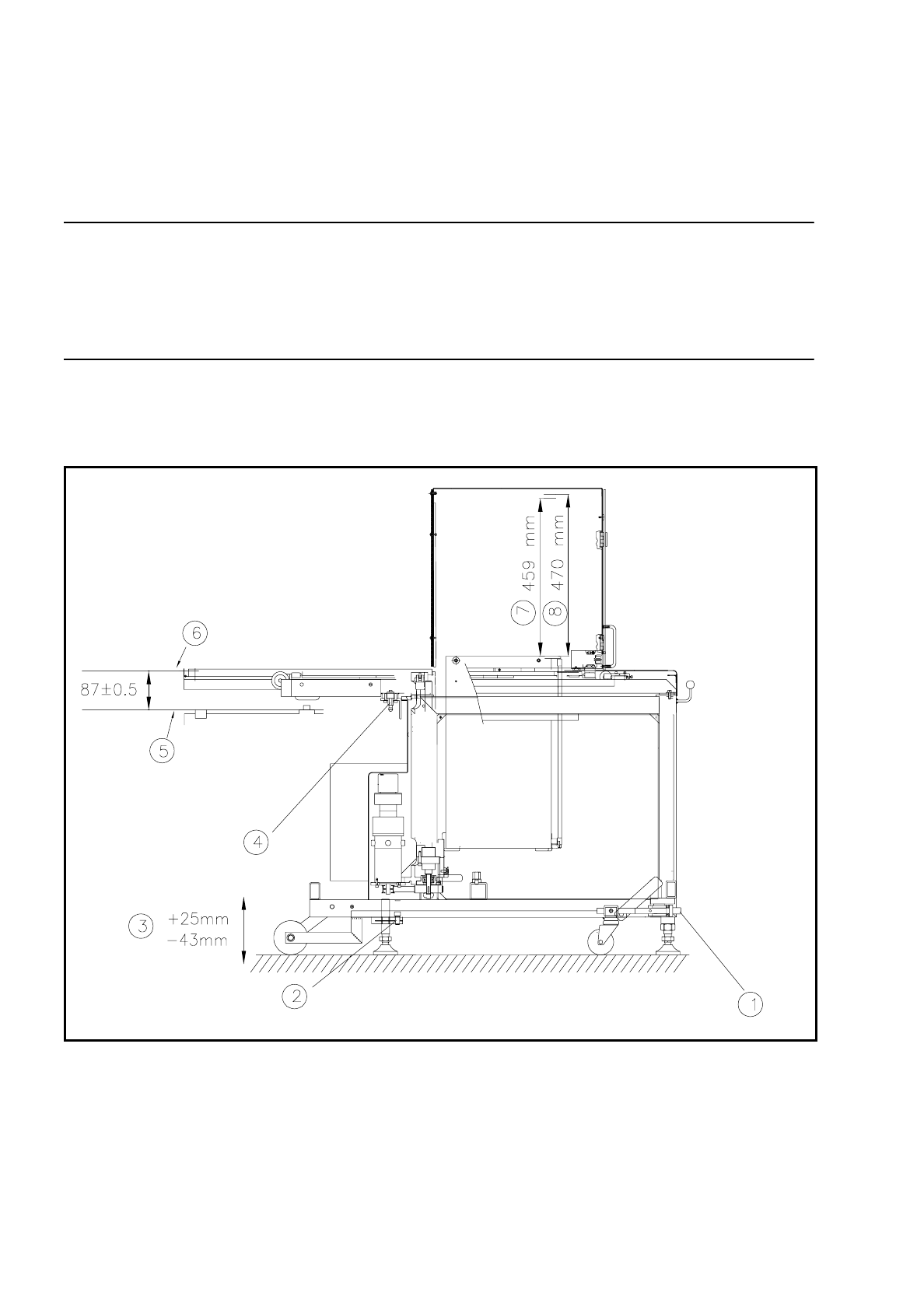

Kuva 6.6.5 Wp-v:n asentaminen

- Seloste kuvaan 6.6.5

1) Kuusiokoloavaimella YLÖS/ALAS 2) Kiristysruuvi

3) Iskunpituus 4) Kiinnitysnasta

5) Yläreuna komponentti-magneetikisko 6) Kourun alareuna

7) Nimellisiskunpituus (459 mm) 8) Uudelleentäyttöpositio (470 mm)
