0 Johdanto Käyttöohje SIPLACE 80 S/F/G
0.3 Ladonta-automaatin SIPLACE asennus Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx
0 - 20
0.3.2 Perustus
On huomioitava, että kone asennetaan kiinteälle alustalle, joka ei tärise. Alustan epätasaisuudet voidaan
tasoittaa säädettävillä jaloilla. Sallittu pintakuormitus täytyy nousta vähintään arvoon 1000 kg/m².
0.3.3 Kuljetus
Kuljetus tapahtuu tehtaalta ilman liitettäviä osia kuten näppäimistö, komponenttipöytä ja monitori. Nämä osat
täytyy liittää uudelleen ennen käyttöönottoa.
Kaapeleiden yhdistämiseen ja asentamiseen täytyy käyttää haarukkatrukkia tai nostovaunua, jossa on 2 m
kaapelipituus.
Haarukkatrukin kosketuskohdat on merkitty kuvaan 0.3.1 nuolilla.
0.3.4 Paineilmaliitäntä
Arvot saatte taulukosta kohdasta 0.2 ”Tekniset tiedot”, sivut 0 - 7.
Tämä saavutetaan seuraavasti:
-
Öljyttömät kompressorit, esim. Atlas Copco tyyppi ZR4
-
Paineilmapesukuivain
-
Hienosuodin sarja X, esim. yritys Zander
0.3.5 Asennus
-
Etäisyys yksittäisten asemien välillä täytyy olla painopiirilevykuljettimilla kerrallaan 1:stä 3 mm:iin.
-
Painopiirilevyjen saumattoman kuljetuksen takaamiseksi pitäisi asemien olla suunnattu suoraviivaisesti toi-
siinsa nähden. Tämän voit suorittaa jännitetyn langan tai asettelulevyn avulla.
●
Aseta jalat niin, että painopiirilevyjen kuljetushihnojen korkeus on 830 mm lattian yläpuolella.
●
Aseta aseman vaakasuora paikka konevesivaa‘an avulla 0.02 mm/m:n tarkkuudella.
●
Lyö isku jalkoihin ja tarkista iskun jälkeen koneen paikka ja korjaa entiseksi. Aseman jalkojen täytyy kantaa
tasaisesti.
VAROVASTI
∆
!
Poista kaikki kuljetustuet koneesta.
●
Aseta tarvittavat elektroniset, mekaaniset sekä pneumaattiset liitännät teknisten tietojen mukaisesti (katso
kohta 0.2 ”Tekniset tiedot”, sivut 0 - 7).
Käyttöohje SIPLACE 80 S/F/G 0 Johdanto
Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx 0.4 Kokoonpanokatsaus
0 - 21
0.4 Kokoonpanokatsaus

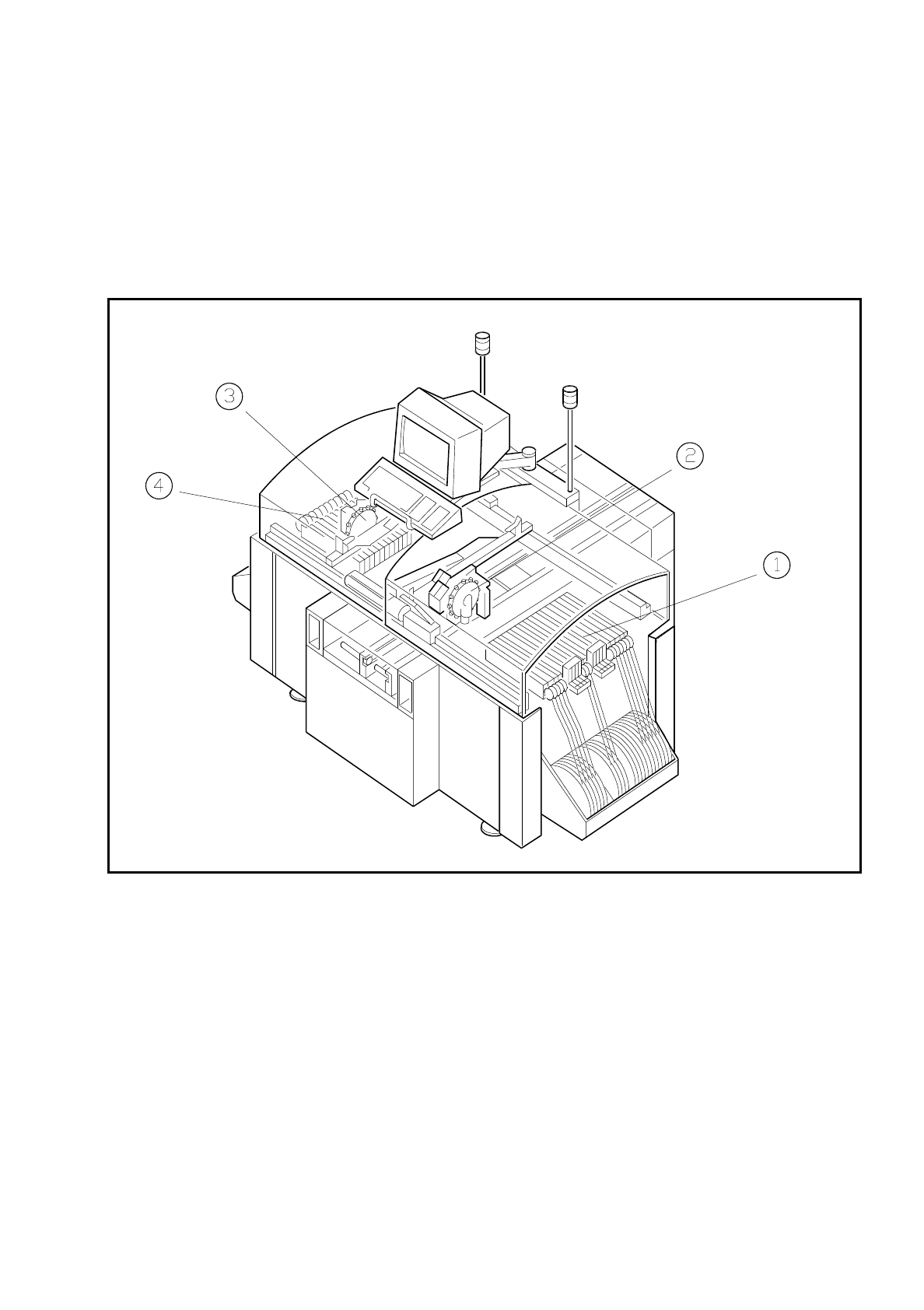

0.4.1 Kokonaiskatsaus SIPLACE 80S
Kuva 0.4.1 Kokonaiskatsaus SIPLACE 80S
- Seloste kuvaan 0.4.1
1)
Paikka 1 2) Revolveripää portaali 2
3)
Revolveripää portaali 1 4) Paikka 3
0 Johdanto Käyttöohje SIPLACE 80 S/F/G
0.4 Kokoonpanokatsaus Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx
0 - 22

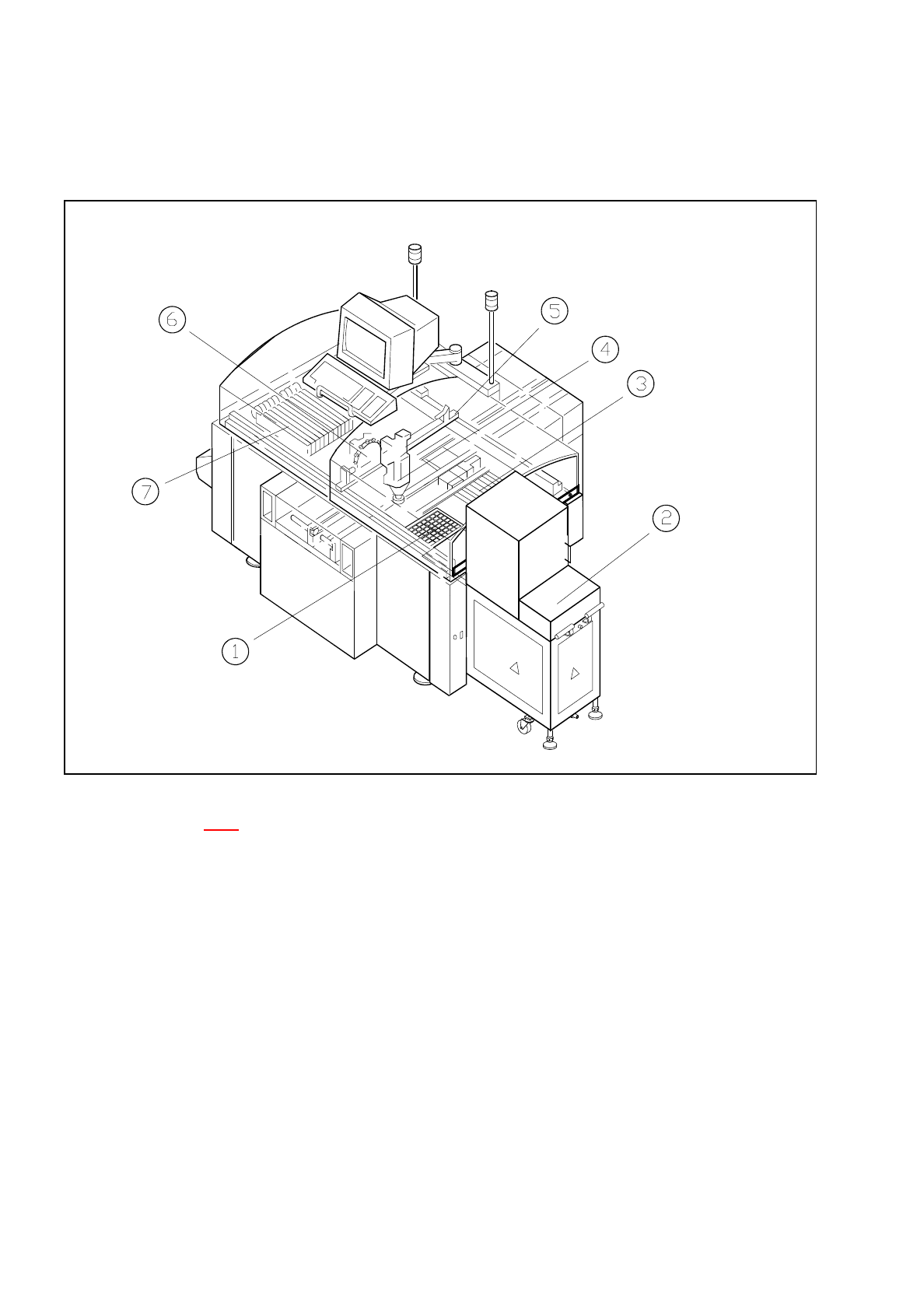

0.4.2 Yleiskatsaus SIPLACE 80F Wafflepack-vaihtajalla
Kuva 0.4.2 Yleiskatsaus SIPLACE 80F
Wafflepack-vaihtajalla
- Seloste kuvaan 0.4.2
1) Paikka 1 (Tasovarasto tai WP-Vaihtaja) 2)Wafflepack-vaihtaja paikalla 1
3) Paikka 2 4)IC-ladontapää
5) Portaali 1 6)Revolveripää
7)Paikka 3
