2.1 Ilmaisimet ja ohjauselimet

Jokaisella asemalla on ohjausta varten oma tietokoneensa, jossa on Winchester-levyasema, 3,5"-levyke-

asema, näppäimistö ja VGA-värimonitori. Tietokone ja levyasemat on sijoitettu koneen ohjausyksikköön ja ne

saavat olla vain asianmukaisesti koulutetun henkilökunnan käytettävissä. Automaatin etu- ja takasivulla ole-

vissa käyttöpaneeleissa on käynnistys- ja pysäytyspainike, hätäkatkaisin, lukollinen kosketin ja komponentin-

laskin.

VAROITUS

∆

Vain asianmukaisesti pätevä henkilökunta saa avata koneenpylvään luukut, koska automaatin tietyt osat ovat

vaarallisen jännitteen alaisia. On tarkkaan otettava huomioon voimassa olevat työturva- ja sähkötarkastus-

keskuksen määräykset.

Mikäli määräyksiä ei noudateta, seurauksena voi olla kuolema, vakava ruumiinvamma tai huomattava aineel-

linen vaurio.

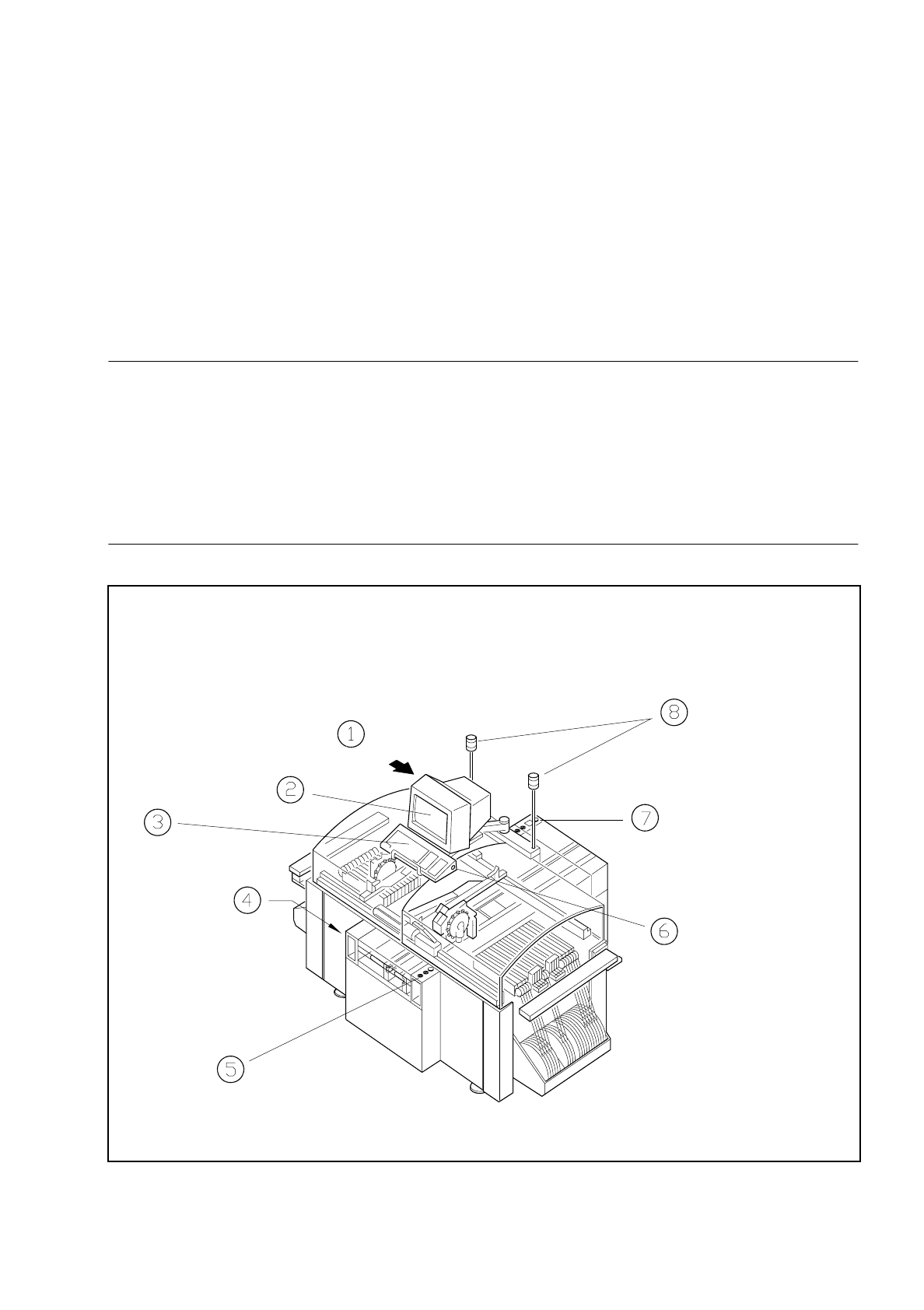

Kuva 2.1.1 Automaatin ilmaisimet ja ohjauselimet

2 Ilmaisimet ja ohjauselimet Käyttöohje SIPLACE 80 S/F/G

2.1 Ilmaisimet ja ohjauselimet Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx

2 - 4

- Seloste kuvaan 2.1.1

1) Ohjausyksikkö jossa on tietokone, 2) VGA-monitori

Winchester- ja levykeasema

3) Näppäimistö 4) Pääkytkin

5) Etusivun käyttöpaneeli 6) Liitäntä juovakoodilukukynää varten (lisävaruste)

7) Takasivun käyttöpaneeli 8) Päähäiriönosoittimet

Käyttöohje SIPLACE 80 S/F/G 2 Ilmaisimet ja ohjauselimet

Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx 2.2 Automaatin syöttö- ja tulostuslaitteet

2 - 5

2.2 Automaatin syöttö- ja tulostuslaitteet

2.2.1 Monitori (DMD 14)

HUOMIO

∆

• Suojaa monitoria kosteudelta ja liialta lämmöltä (auringolta, lämmitykseltä).

• Älä peitä tuuletusaukkoja.

• Älä koskaan yritä irrottaa laitteen kuorta, koska silloin asetat itsesi alttiiksi korkealle jännitteelle.

• Älä roiskuta tai valuta mitään nestettä monitorin päälle äläkä anna minkääineen pudota kuoren aukkoihin.

• Varmista, että toimintajännite on oikein säädetty.

Kun automaatti on käynnistynyt, ilmestyy monitoriin näkyviin kulloisenkin käyttöoikeusasteen mukainen ase-

mavalikko (tunnussanan mukainen). Konekontrollerin (MC1) ohjaama limitin ohjaa monitorin näyttöä. Näy-

tössä voi joko näkyä asematietokoneen ohjausvalikko, tai siitä voi katsoa piirilevy- ja

komponenttivisiojärjestelmien kehittämiä molempien portaaliakselijärjestelmien digitaalikuvia.

2.2.1.1 Monitorin etusivun ohjauselimet ja ilmaisimet

Kuva 2.2.1 Monitorin etusivun ohjauselimet ja ilmaisimet

Sävykkyydensäädin

Kirkkaudensäädin

Verkkojännitteen

merkkivalo
