Käyttöohje SIPLACE 80 S/F/G 2 Ilmaisimet ja ohjauselimet Painos 07/97 CE FIN ohjelmave rsiosta SR.010.xx 2.2 A utomaatin syöttö- ja t ulostuslaitteet 2 - 5 2.2 Automaatin syöttö- ja tulostuslaitteet 2.2.1 Monitori (DMD 1…

2 Ilmaisimet ja ohjauselimet Käyttöohje SIPLACE 80 S/F/G

2.1 Ilmaisimet ja ohjauselimet Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx

2 - 4

- Seloste kuvaan 2.1.1

1) Ohjausyksikkö jossa on tietokone, 2) VGA-monitori

Winchester- ja levykeasema

3) Näppäimistö 4) Pääkytkin

5) Etusivun käyttöpaneeli 6) Liitäntä juovakoodilukukynää varten (lisävaruste)

7) Takasivun käyttöpaneeli 8) Päähäiriönosoittimet

Käyttöohje SIPLACE 80 S/F/G 2 Ilmaisimet ja ohjauselimet

Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx 2.2 Automaatin syöttö- ja tulostuslaitteet

2 - 5

2.2 Automaatin syöttö- ja tulostuslaitteet

2.2.1 Monitori (DMD 14)

HUOMIO

∆

• Suojaa monitoria kosteudelta ja liialta lämmöltä (auringolta, lämmitykseltä).

• Älä peitä tuuletusaukkoja.

• Älä koskaan yritä irrottaa laitteen kuorta, koska silloin asetat itsesi alttiiksi korkealle jännitteelle.

• Älä roiskuta tai valuta mitään nestettä monitorin päälle äläkä anna minkääineen pudota kuoren aukkoihin.

• Varmista, että toimintajännite on oikein säädetty.

Kun automaatti on käynnistynyt, ilmestyy monitoriin näkyviin kulloisenkin käyttöoikeusasteen mukainen ase-

mavalikko (tunnussanan mukainen). Konekontrollerin (MC1) ohjaama limitin ohjaa monitorin näyttöä. Näy-

tössä voi joko näkyä asematietokoneen ohjausvalikko, tai siitä voi katsoa piirilevy- ja

komponenttivisiojärjestelmien kehittämiä molempien portaaliakselijärjestelmien digitaalikuvia.

2.2.1.1 Monitorin etusivun ohjauselimet ja ilmaisimet

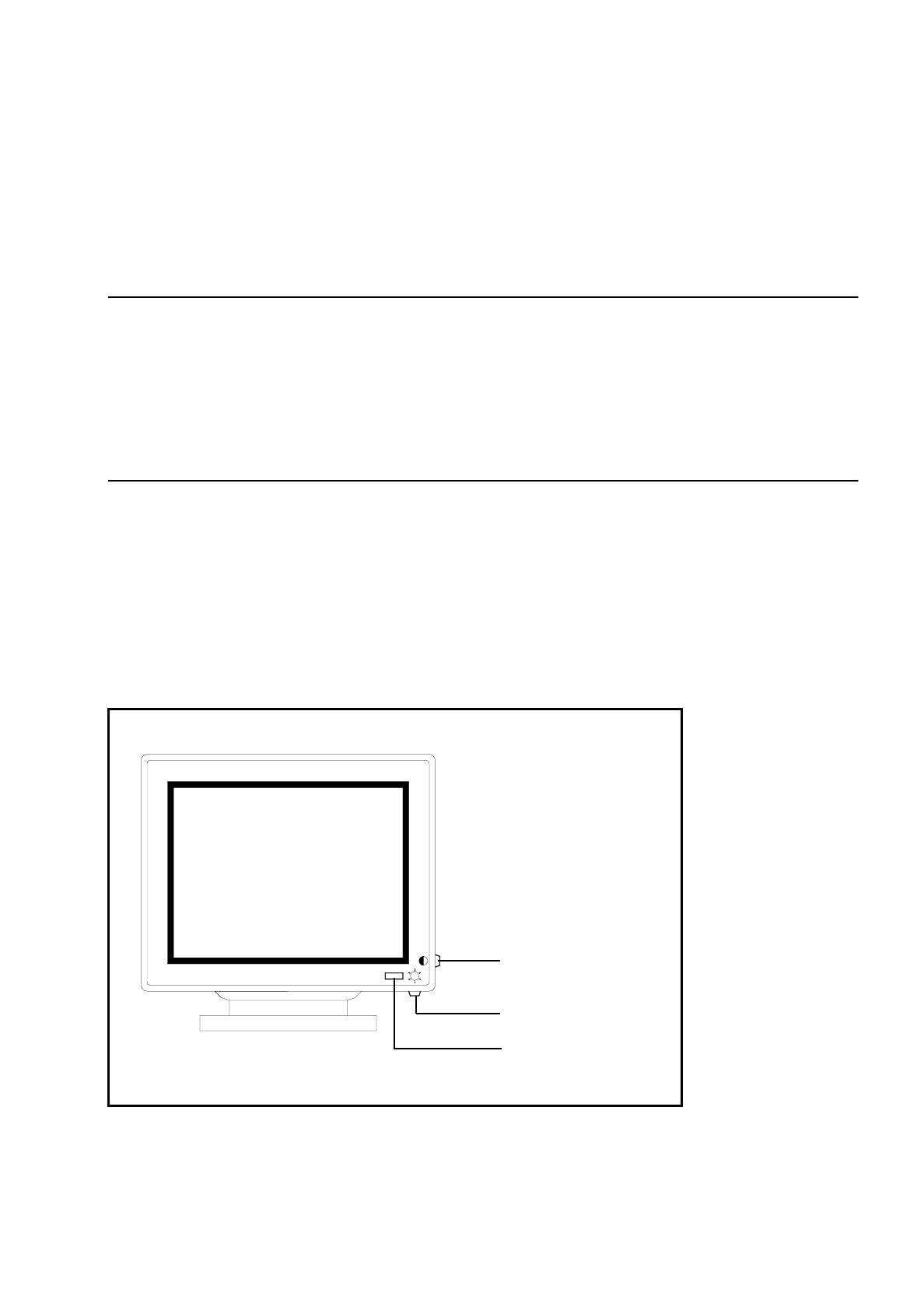

Kuva 2.2.1 Monitorin etusivun ohjauselimet ja ilmaisimet

Sävykkyydensäädin

Kirkkaudensäädin

Verkkojännitteen

merkkivalo

2 Ilmaisimet ja ohjauselimet Käyttöohje SIPLACE 80 S/F/G

2.2 Automaatin syöttö- ja tulostuslaitteet Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx

2 - 6

●

Verkkojännite PÄÄLLE / POIS PÄÄLTÄ

Tämä ilmaisin syttyy, kun verkkojännite on liitetty kunnolla ja verkkokytkin on kytketty päälle.

●

Kirkkaus

Tällä säätimellä voit säätää monitorin kirkkauden.

●

Sävykkyys

Tällä säätimellä voit säätää monitorin sävykkyyden.

HUOMAUTUS

Älä säädä kirkkautta ja sävykkyyttä enimmäisasentoon. Tämä asento lyhentää monitorin elinikää tarpeetto-

masti.

2.2.1.2 Monitorin takasivun ohjauselimet

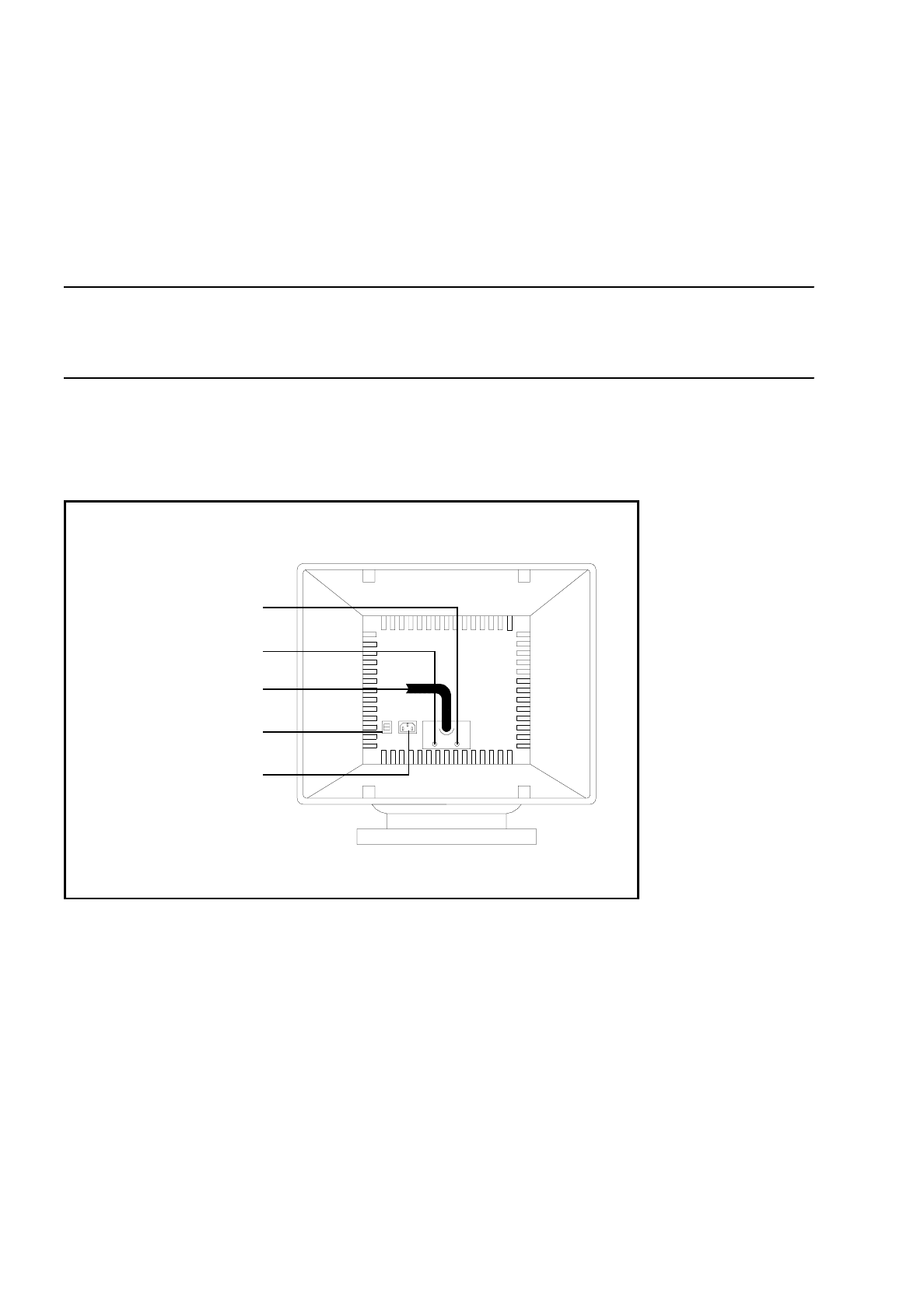

Kuva 2.2.2 Monitorin takasivun ohjauselimet

●

Verkkokytkin PÄÄLLE / POIS PÄÄLTÄ

Tällä kallistuskytkimellä kytket monitorin päälle ja pois päältä.

●

Vaakapoikkeutus

Tällä kiertonupilla voit säätää monitorin vaakapoikkeutuksen.

●

Pystypoikkeutus

Tällä kiertonupilla voit säätää monitorin pystypoikkeutuksen.

●

Verkkojännitteen liitäntä

Liitä verkkojohto ensin monitoriin, sitten maadoitettuun pistorasiaan.

Pystypoikkeutus

Merkinantokaapeli

Verkkokytkin

Verkkojännitteen liitäntä

Vaakapoikkeutus
