4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80) Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx

4 - 6

VAARA

∆

Tehtaan turvallisuustakuu raukeaa, jos moduuliin on tehty muutoksia tai sitä on muuten käsittelty!

Lisäksi käyttäjä on velvollinen ottamaan huomioon työsuojelumääräysten ohjeet (Saksassa VBG 93), s.o.:

- Ilmoitus työsuojeluviranomaiselle

- Valittava lasersuoja-valtuutettu

- Ohjeiden laadinta moduulin käyttämisestä

4.1.4 Katsaus

Lasermoduuliin on asennettu kaksi LED:ia järjestelmävalvontaa varten. LED 1 käyttövalmiuden valvontaan

(LED päällä= käyttövalmis , LED pois= ei käyttövalmis)

ja LED 2 onko laser päällä vai pois päältä

(LED

päällä = laser päällä, LED pois = laser ei päällä)

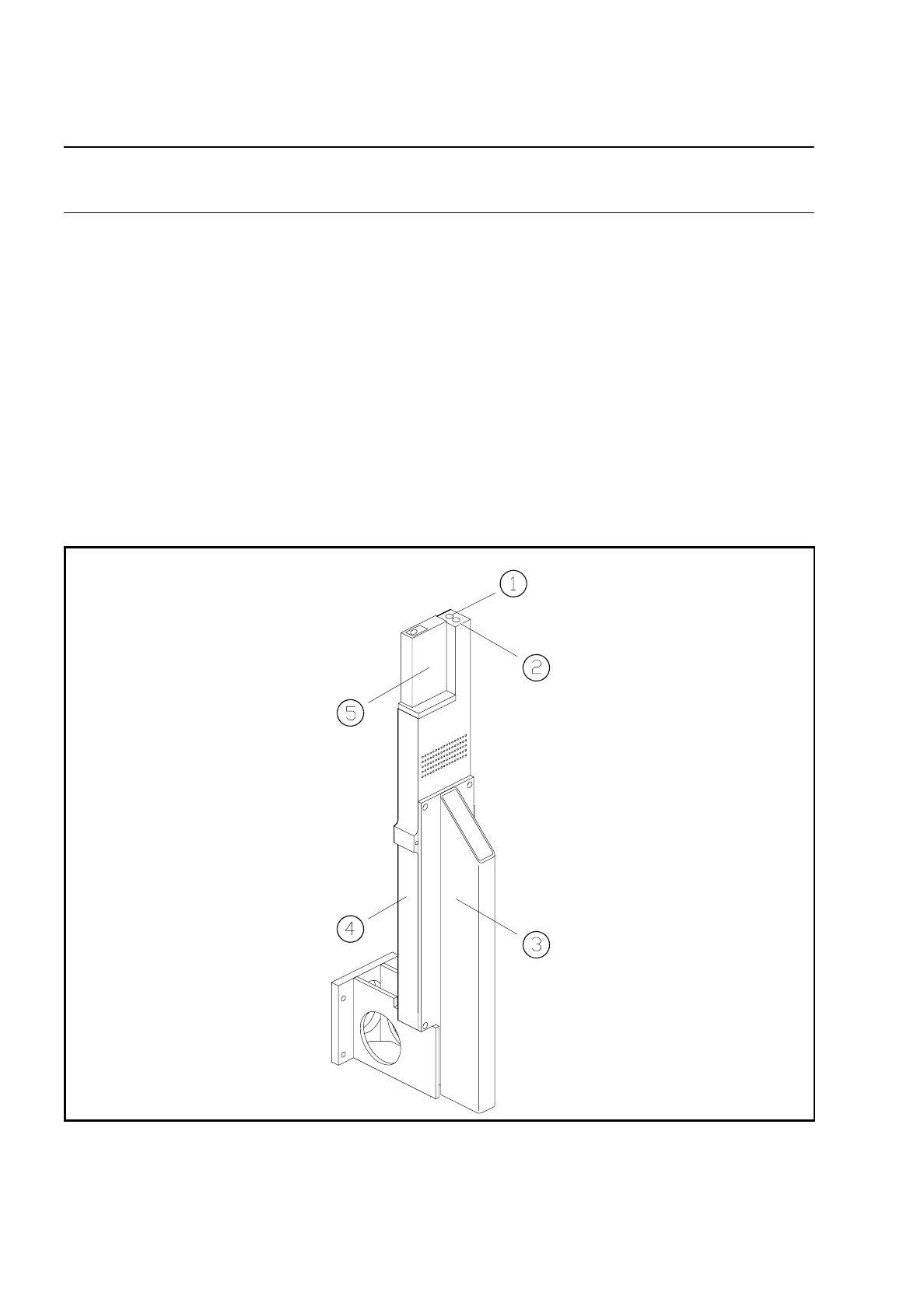

Kuva 4.1.4 Katsaus Koplanariteetti-lasermoduuliin

1) LED 1 käyttövalmiutta varten 2) LED2 laseria varten

3) Lasermoduulin teline (rakennettu kiinteästi konetelineeseen 4) Lasermoduuli

5) Turvallisuustarra Laserluokka 3B (katso kuvaa 4.1.2)

Käyttöohje SIPLACE 80 S/F/G 4 Koplanariteetti-lasermoduuli

Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx 4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80)

4 - 7

Seuraava kuva näyttää turvallisuusohjeiden sijaintipaikan koplanaritetti-lasermoduulin käyttöä varten

SIPLACE 80F:llä. Nämä ohjeet täytyy olla liimattuina nuolella merkattuihin paikkoihin hyvin näkyvästi suoja-

vaipan päällä (katso kuvaa 4.1.5).

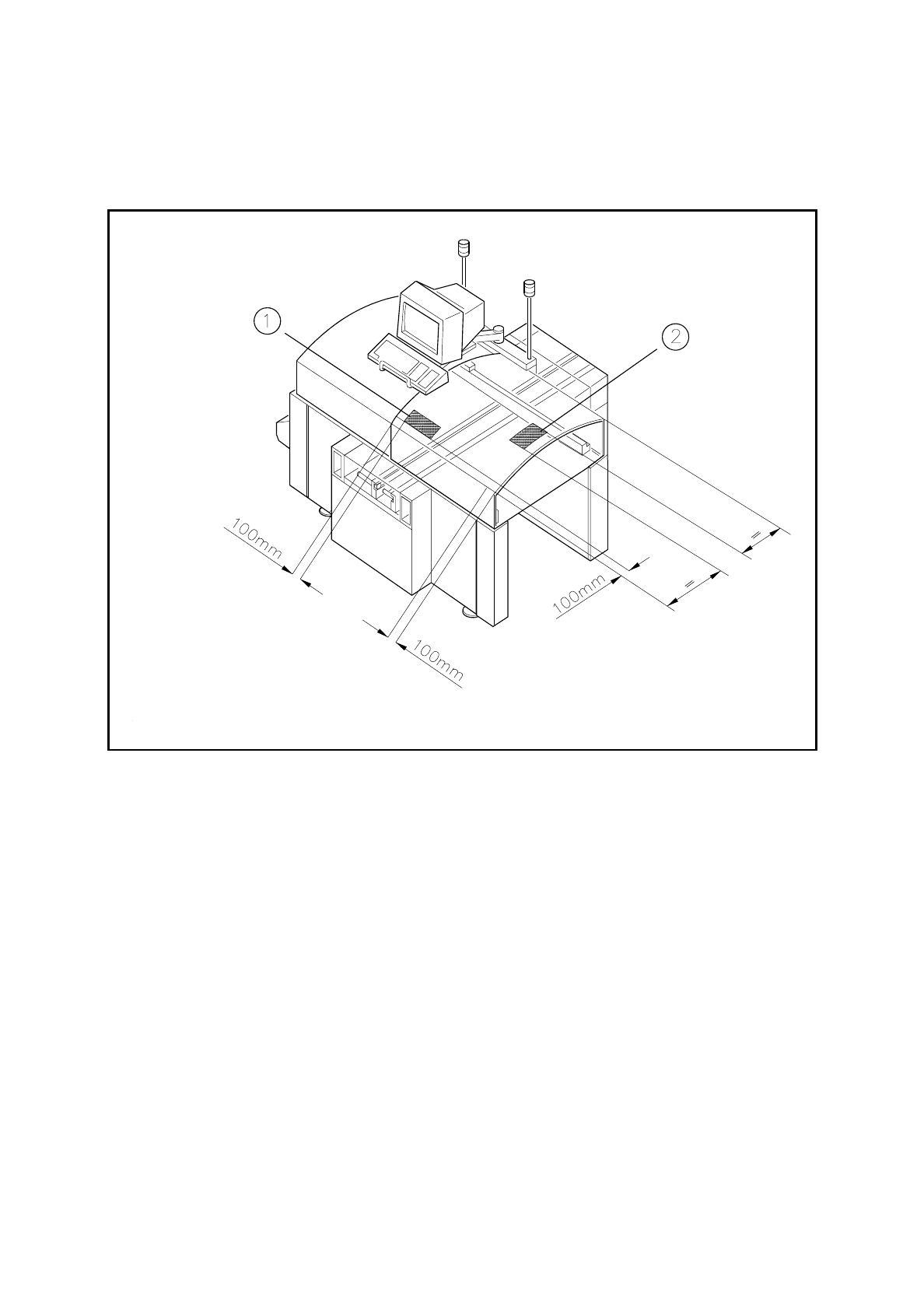

Kuva 4.1.5 Turvallisuusohjeet SIPLACE 80F:llä

1) Varo! 2) Laserluokka 1

Näkymätön lasersäteily, kun kansi avattu

ja turvallisuuslukitus ohitettu

Älä asetu säteelle alttiiksi

4 Koplanariteetti-lasermoduuli Käyttöohje SIPLACE 80 S/F/G

4.1 Koplanariteetti-lasermoduuli (Vain SIPLACE 80) Painos 07/97 CE FIN ohjelmaversiosta SR.010.xx

4 - 8

4.1.5 Tietosyöttö

Koplanariteettiimittauksen on oltava merkitty Kotelointimuoto-Editorissa kohtaan ’käsittelyohjeet’. (Katso

käyttöohje SIPLACE linjatietokone UNIX kohta 5.4.4).

Syötä maksimaaliset koplanariteettipoikkeamat (katso maks. komponentti-korkeustoleranssi, kohta 5.2.5

’NU-Editorin toiminnat’ käyttöohjeessa SIPLACE linjatietokone UNIX).

OHJE

Valikossa ’Ladontaoptiot’ (katso kohta 5.3 englanninkielisessä päädokumentaatiossa) voit deaktivivoida tai

aktivoida koplanariteetti-lasermoduulin. Koplanariteettimittaus voidaan kytkeä pois tai kytkeä päälle niille kom-

ponenteille, joille koplanariteettimittaus on kotelointimuototiedoissa asetettu.

❒
